Решетка 750х500 чугунная, кл. D

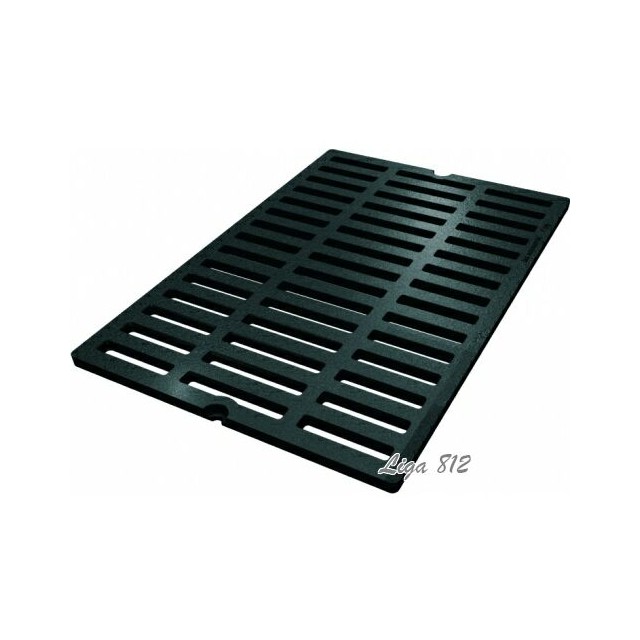

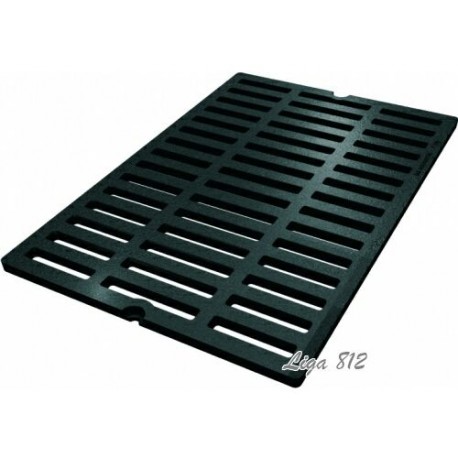

Чугунная решетка 750х500х27

Редкий размер чугунной решетки в области водоприемных настилов для дренажных каналов нестандартных форм из монолитного бетона заводского или собственного изготовления. Обратите внимание на то, что при широком охвате чугунная решетка 750х500х27 мм конусовидного сечения может быть установлена на лотки с внутренней шириной от стенки до стенки не менее 380 мм.

На рисунке схематично показано расположение плоскостей, где полезная часть A=60 мм с каждой стороны, а размеры канала по внутренней ширине от бортика до бортика B≧380 мм. Щелевая структура решетки в три ряда с усиленными ребрами жесткости повышает общий уровень водопоглощения и препятствует проникновению крупных частиц мусора внутрь линейного водоотвода. Решетка применяется на территориях с повышенной интенсивностью движения и воздействием механических нагрузок. Такие системы часто встречаются на пешеходных и проезжих зонах дорог общественного пользования. Решетка имеет декоративное посадочное место под винт для крепления к каналу.

Для производства дренажной чугунной решетки 750х500 используется высокопрочный чугун марки ВЧ40, но допускается замена материала на ВЧ45 или ВЧ50 ГОСТ 7293-85. Точность отливки 9-9-18-9 СМ1.5 ГОСТ 26645-85. Каждая решетка маркируется с указанием даты изготовления.

Чугунная решетка 750х500х27 данной модификации рассчитана на класс нагрузки D400 (до 40 тонн), что резко сказывается на цене изделия.

Области применения

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автомобильные дороги с интенсивным движением.
  Автопредприятия, промышленные зоны.

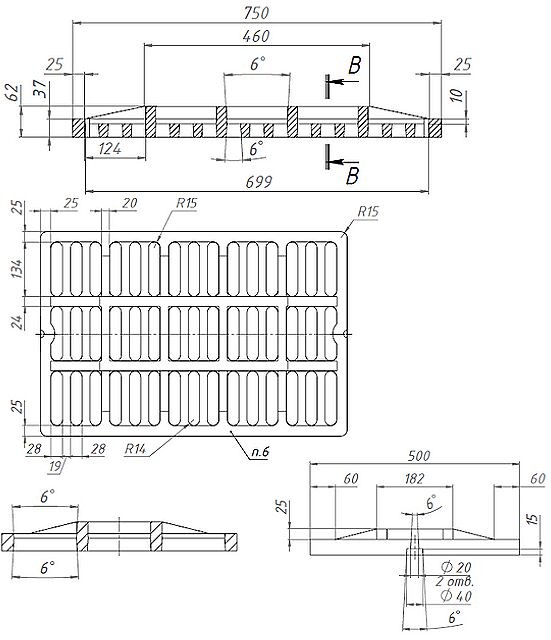

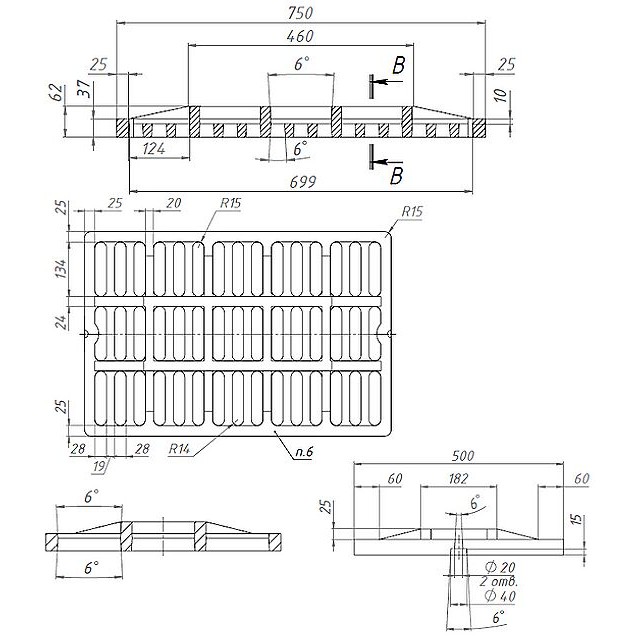

Чертежный вид чугунной решетки 750х500х27
