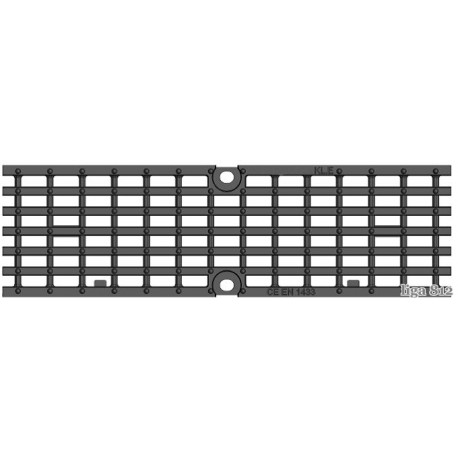

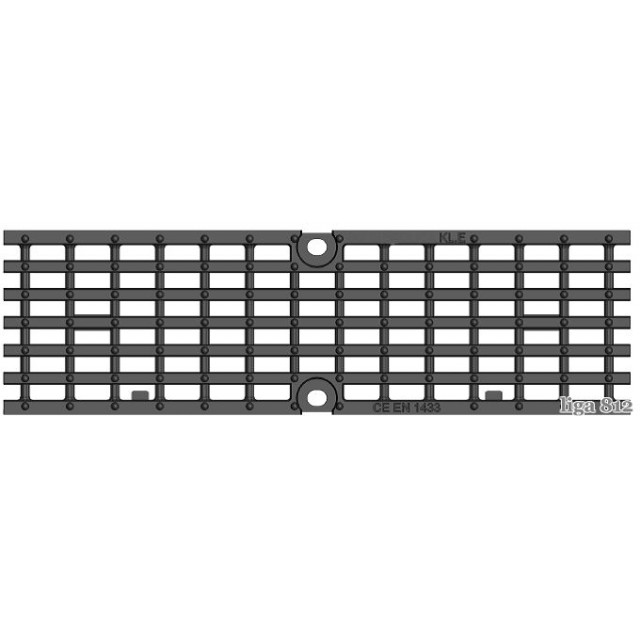

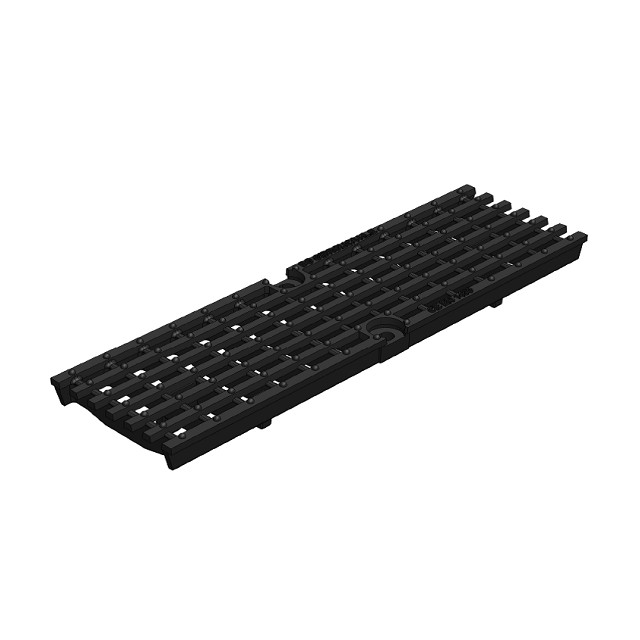

Чугунная ячеистая решетка DN100, 500/147/25, 27/13, кл. E600 кН


Решетка чугунная DN100 500/147/25, кл. E

Решетка чугунная ячеистая DN100, 500/147/25, 27/13, кл. E600

  • Размеры (ДхШхВ), мм: 500х147х25(30)
  • Для лотков с сечением: DN100
  • Класс нагрузки: E600 (до 60 тонн)
  • Вес: 4,5 кг.
  • Артикул: 23820
  • Рекомендуется для комплектации усиленных лотков DN100

Цена указана за штуку.

Подробнее

420 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 075,00 руб

1 343,00 руб

-268,00 руб

Характеристики

Название в проекты Решетка чугунная ячеистая DN100, 500/147/25, 27/13, кл. E600 кН
Материал Высокопрочный чугун (ВЧ 50)
Класс нагрузки А-E (до 60 тонн)
Размеры (ДхШхВ), мм 500х147х25(30)
Гидравлическое сечение Для усиленных бетонных лотков и каналов DN100
Вес, кг 4,5
Артикул 23820
Особенности Болтовое крепление (2 винта на 1 решетку).
Примечание Подходит к бетонным лоткам: BGF-Z/BGU-Z

Подробнее

Чугунная решетка 500х147х25 для каналов DN100 класса E600

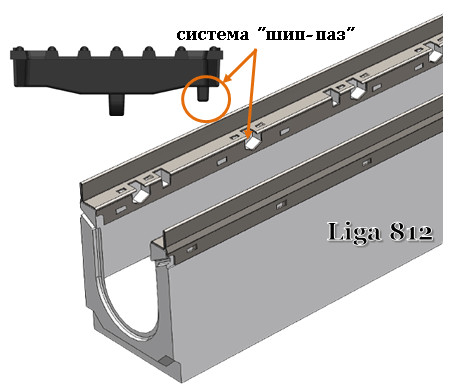

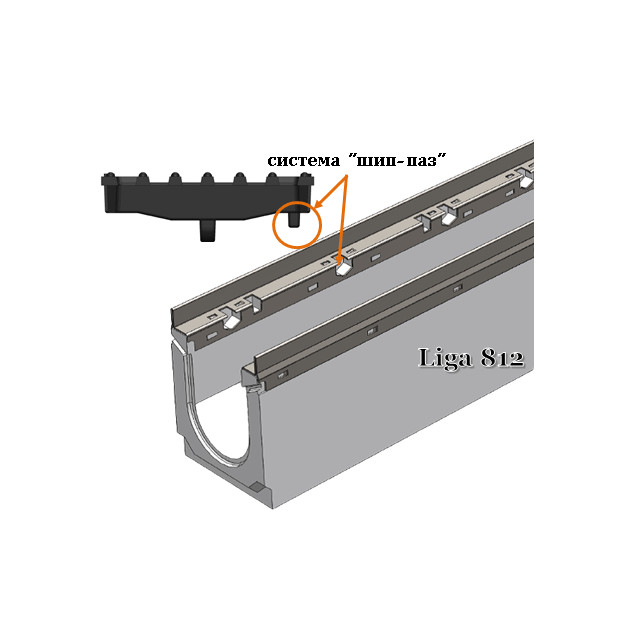

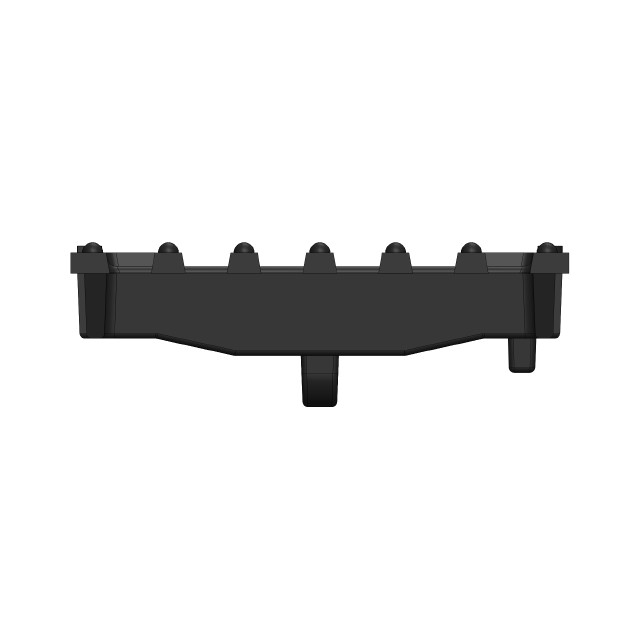

Водоприемная чугунная решетка DN100, 500/147/25, 27/13, кл. E600 кН - это специальная разработка для усиленных бетонных дренажных лотков с оцинкованной насадкой, шириной гидравлического сечения 100 мм. Решетка из высокопрочного чугуна (ВЧ) имеет ячеистую структуру и усиленные ребра жесткости, благодаря которым сборная конструкция с каналом способна выдерживать высокие динамические нагрузки до класса E600. Четыре зацепа-крюка на внутренней части водоприемной решетки предполагают надежную состыковку с дренажным лотком, предотвращая возможность продольного сдвига решетки относительно желоба. Ячейка, размеры которой 27х13 мм, более надежно защищает ливневую канализацию от попадания вовнутрь крупных фракций грязи и мусора.

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

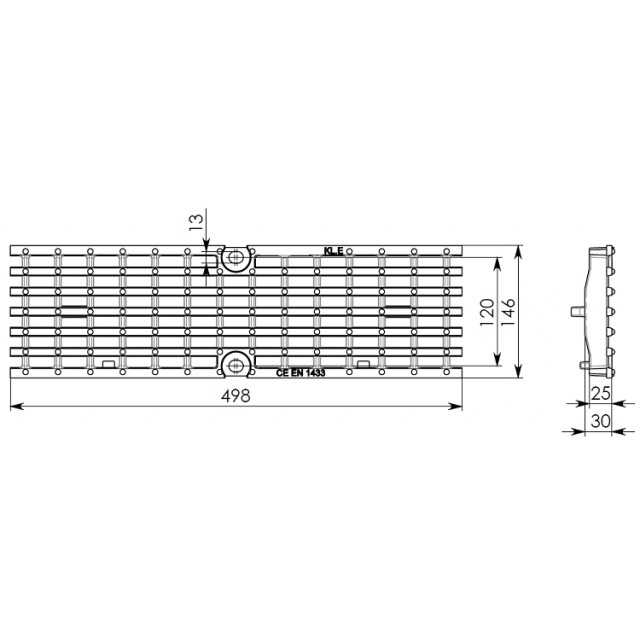

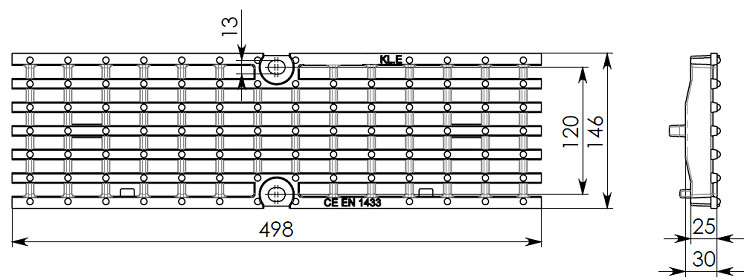

Чертежный вид решетки DN100, 500/147/25, 27/13, кл. E600

Чертеж

Note
Примечание
Представленная модификация водоприемной чугунной решетки имеет посадочные места под винты для крепления к водоотводному лотку (два винта с ответной частью на одну решетку)
Цена на решетка чугунную ячеистую DN100, 500/147/25, 27/13, кл. E600 указана рекомендованная розничная с учетом НДС!
Запас представленного материала постоянно поддерживается на складах.
У нас Вы можете купить водоприемные чугунные решетки по выгодно-низкой цене!
