BGU DN200 h345, № 10-0 - бетонный лоток для канавы
> Водоотвод>Бетонные лотки>BGU>Лоток BGU DN200 H345, № 10-0

Цена снижена! BGU DN200 h345, № 10-0 - бетонный лоток для канавы Увеличить

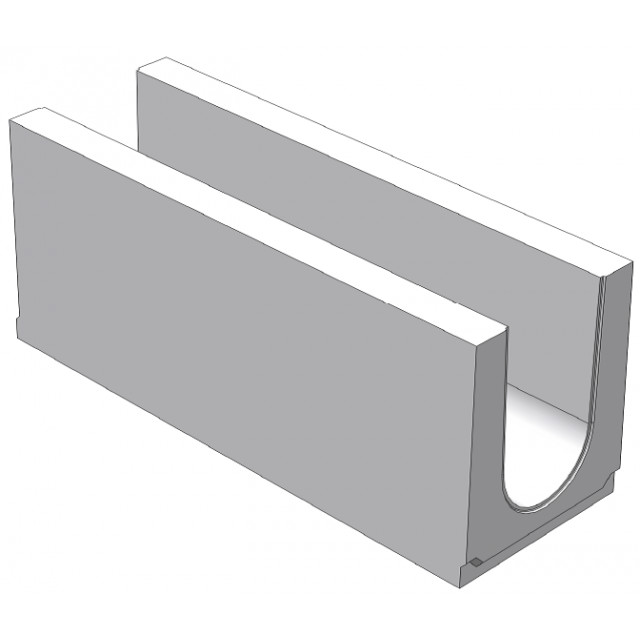

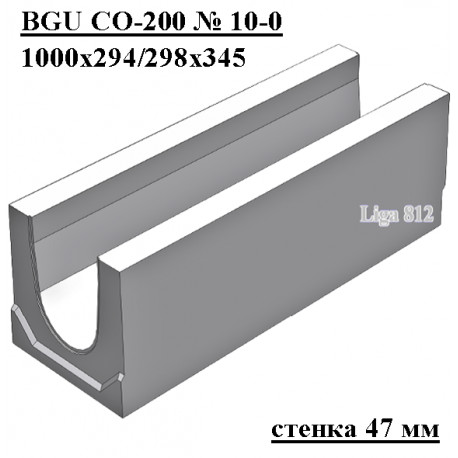

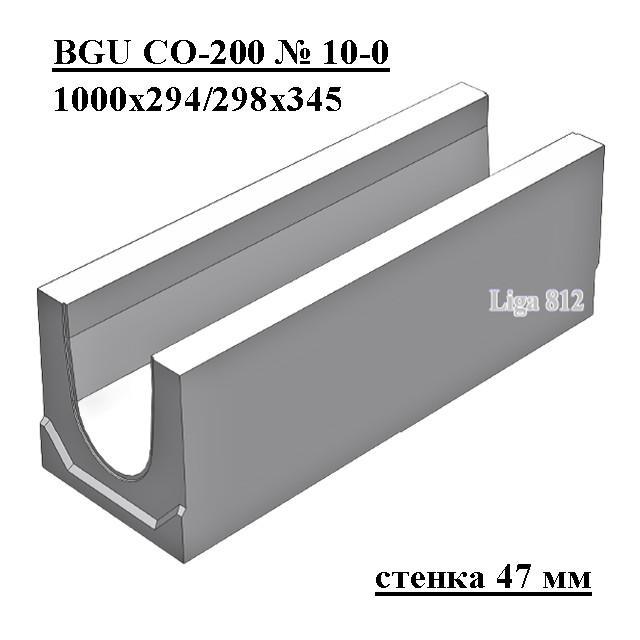

Лоток BGU DN200 H345, № 10-0

Лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).34,5(27,5)-BGU, № 10-0

  • Размеры (ДхШхВ), мм: 1000х298х345
  • Сечение: DN200
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Толщина стенки: 47 mm.
  • Вес лотка: 121 кг.
  • Артикул: 40620062
  • Лоток для канавы может быть укомплектован решетками!

Цена указана за штуку.

Подробнее

503 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 160,00 руб

2 400,00 руб

-240,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).34,5(27,5)-BGU, № 10-0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х298х345
Гидравлическое сечение Ширина DN200 (200 мм), высота 275 мм.
Вес, кг 121,0
Артикул 40620062
Проходное сечение 457 см²
Пропускная способность 26,8 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на автостоянках, парковках, тротуарах и обочинах дорог..
Особенности Может быть выполнен с вертикальным патрубком диаметром 160 мм
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 9 шт.

Подробнее

Бетонный лоток BGU DN200, № 10-0

Универсальный бетонный лоток BGU DN200, № 10-0, без уклона высотой 345 часто используется для обустройства дренажа линейного типа и устанавливается в водосточную канаву при средней площади водосбора. Усиленные борта канала толщиной 47 мм рассчитаны на более длительный срок эксплуатации лотка, чем его аналоги со стенками в 30 мм. Пропускная способность желоба составляет 26,8 литра воды в секунду при естественном уклоне 0,5% или 5 мм на один погонный метр ливневой канализации.

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).34,5(27,5)-BGU, № 10-0

Представленный типоразмер дренажного канала может участвовать в построении ливневой канализации с применением лотков с уклоном (переменным сечением). В общей линейке устанавливается десятым номером перед идущим следом лотком с уклоном №11. Всего в построении бетонных лотков с уклоном может быть задействовано: 195, 220, 245, 270, 295 320, 335, 345, 360, 370, 385, 395 мм и 20-ть каналов с последовательным уклоном 0,5%.

Универсальный желоб BGU DN200 №10-0 может быть выполнен с вертикальным водосливом для подключения через патрубок к канализационным трубам Ø160 мм (артикул 40620072). В зависимости от места расположения и ожидаемых нагрузок на ливневый лоток, дополнительно можно выбрать дренажные решетки: пластиковые, стальные или чугунные.

ВажноВажно!
В конструкции бетонного лотка BGU DN200 h345 №10-0 не предусмотрены штатные крепления для фиксации дренажных решеток!

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

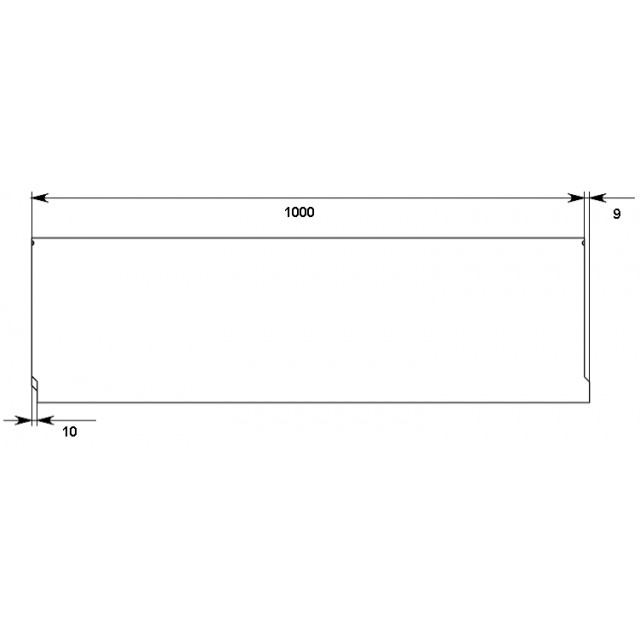

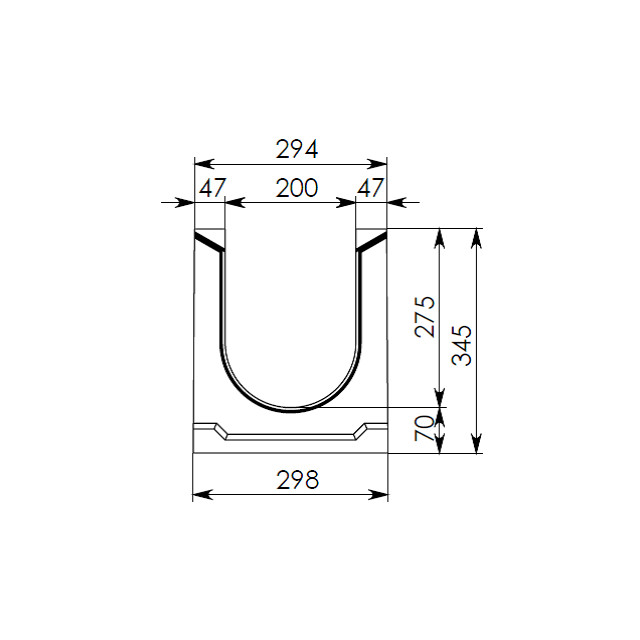

Чертежный вид лотка BGU DN200, №10-0

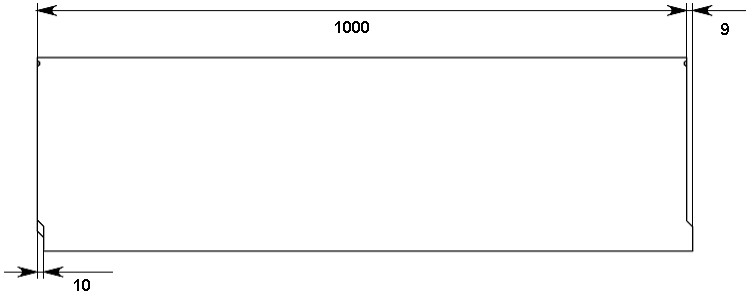

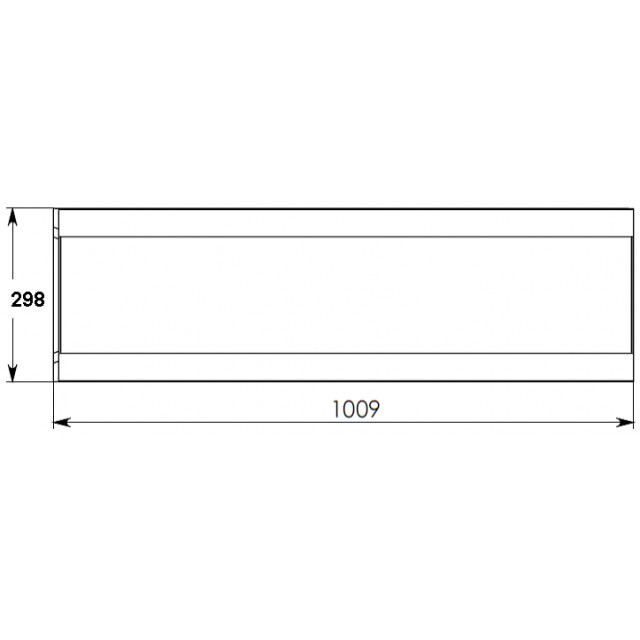

Чертеж BGU 200, №10-0Чертеж 2: вид спереди и сверху

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU DN200 H345 и трубы Ø160 мм:

Водослив BGU DN200 №10-0 без уклона

Сброс воды через пескоуловитель. Подключаются 160-ая и 200-ая трубы:

Сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также, лотки BGU при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)

BGU с уклоном

Цена на BGU Универсальный лоток DN200, № 10-0, без уклона высота 345 указана рекомендованная для всех регионов России, с учетом НДС. У нас Вы сможете получить полную информацию о ливневой канализации, купить бетонный лоток в водосточную канаву, а также заказать доставку системы на строительный объект!
