BGU DN200 h295, № 0 - бетонный лоток для отвода воды
> Водоотвод>Бетонные лотки>BGU>Лоток BGU DN200 H295, № 0

Цена снижена! BGU DN200 h295, № 0 - бетонный лоток для отвода воды Увеличить

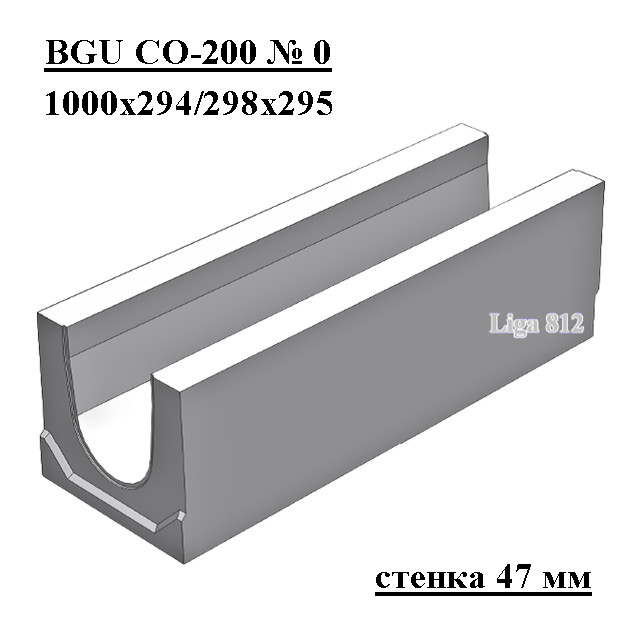

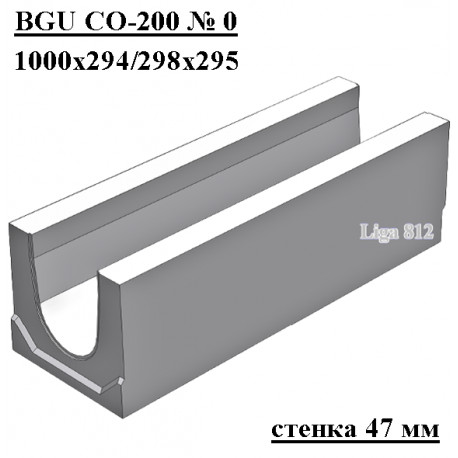

Лоток BGU DN200 H295, № 0

Лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).29,5(22,5)-BGU, № 0

  • Размеры (ДхШхВ), мм: 1000х298х295
  • Сечение: DN200
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Толщина стенки: 47 mm.
  • Вес лотка: 111 кг.
  • Артикул: 40620000
  • Бетонный лоток для отвода воды может быть укомплектован решетками!

Цена указана за штуку.

Подробнее

456 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 976,00 руб

2 196,00 руб

-220,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).29,5(22,5)-BGU, № 0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х298х295
Гидравлическое сечение Ширина DN200 (200 мм), высота 225 мм.
Вес, кг 111,0
Артикул 40620000
Проходное сечение 357 см²
Пропускная способность 18,2 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется на автостоянках, парковках, тротуарах и обочинах дорог..
Особенности Может быть выполнен с вертикальным патрубком диаметром 160 мм
Примечание Дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную
Кол-во на паллете 9 шт.

Подробнее

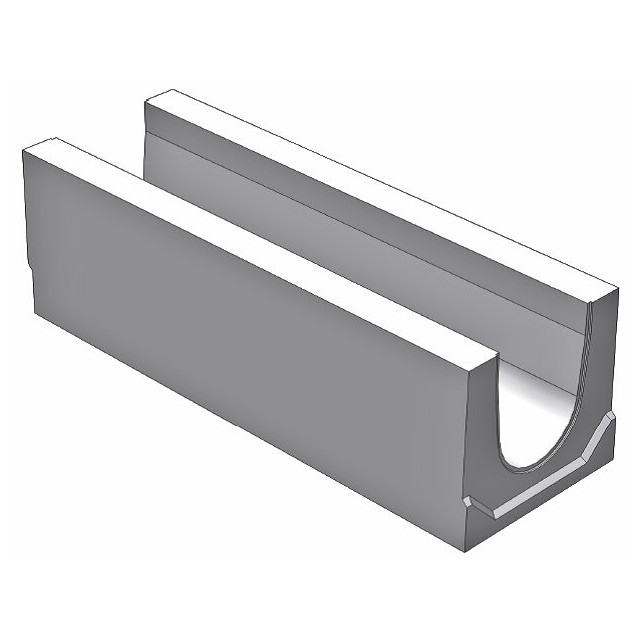

Бетонный лоток BGU DN200, № 0

Универсальный бетонный лоток без уклона, марки BGU шириной сечения DN200 и высотой 295 мм, предназначен для отвода воды возле бордюров и других примыкающих поверхностей автомобильных и пешеходных дорог. Очевидным преимуществом такого канала является толщина его бортов - это без малого, почти пять см. в тяжелом и морозостойком бетоне. Пропускная способность желоба составляет - 18,2 литра воды в секунду при естественном уклоне 0,5% или 5 мм на один метр поверхностного водоотвода.

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-200мм)КU 100.29,8(20).29,5(22,5)-BGU, № 0

Представленный типоразмер водоотводного канала может быть задействован в построении ливневой канализации с применением лотков с уклоном (переменным сечением). В общей линейке устанавливается первым номером перед идущим следом лотком с уклоном №1. Всего в построении бетонных лотков с уклоном может быть задействовано: 12-ть прямых лотков с высотами: 195, 220, 245, 270, 295, 320, 335, 345, 360, 370, 385, 395 мм и 20-ть каналов с последовательным уклоном 0,5%.

Универсальный желоб BGU DN200 №0 может быть выполнен с вертикальным водосливом для подключения через патрубок к дренажным трубам Ø160 мм (артикул 40620070). В зависимости от места расположения и ожидаемых нагрузок на водоотводный лоток, дополнительно можно выбрать водоприемные решетки: пластиковые, стальные или чугунные.

ВажноВажно!
В конструкции бетонного лотка BGU DN200 h295 №0 не предусмотрены штатные крепления для фиксации водоприемных решеток!

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

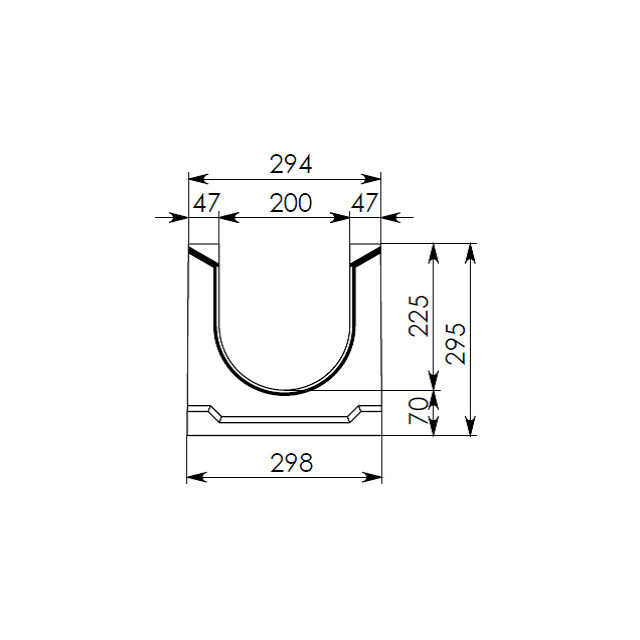

Чертежный вид лотка BGU DN200, №0

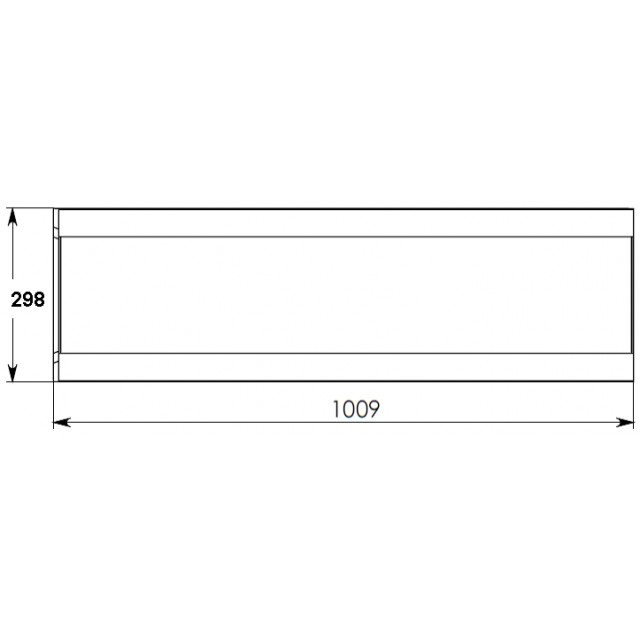

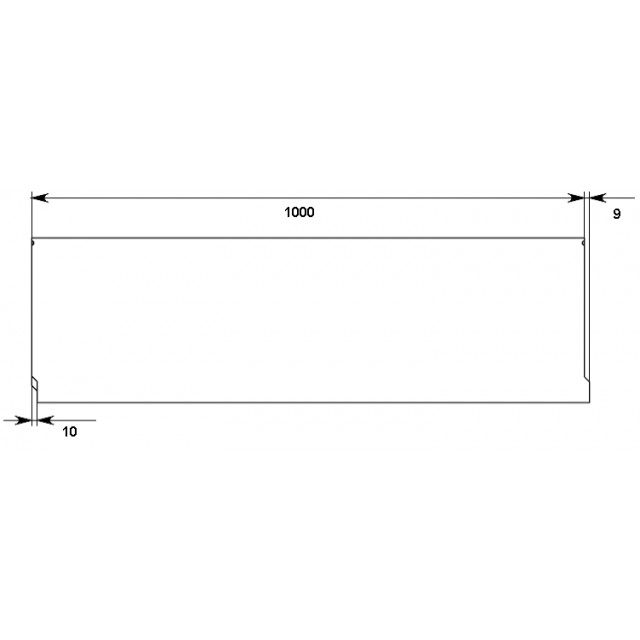

Чертеж BGU 200, №0Чертеж 2: вид спереди и сверху

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU DN200 H295 и трубы Ø160 мм:

Водослив BGU DN200 №0 без уклона

Сброс воды через пескоуловитель. Подключаются 160-ая и 200-ая трубы:

Сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также, лотки BGU при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)

BGU с уклоном

Цена на BGU Универсальный лоток DN200, № 0, без уклона высота 295 указана рекомендованная для всех регионов России, с учетом НДС. У нас Вы сможете получить полную информацию о поверхностном водоотводе, купить бетонный лоток для отвода воды, а также заказать доставку системы на строительный объект!
