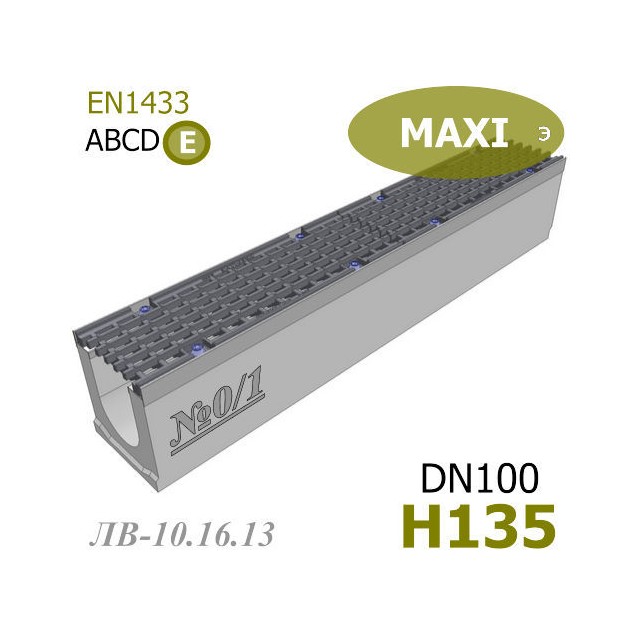

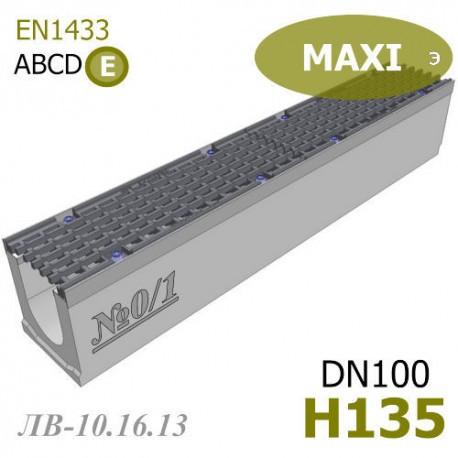

MAXI DN100 H135 (ЛВ-10.16.13) №0/1 - бетонный лоток

Цена снижена! Бетонный лоток MAXI DN100 H135 (ЛВ-10.16.13) №0/1 Увеличить

MAXI DN100 H135

Лоток водоотводный MAXI ЛВ-10.16.13-Б бетонный с решеткой чугунной ВЧ-50, кл. E (комплект)

  • Размеры (ДхШхВ), мм: 1000х165х135
  • Сечение: DN100
  • Класс нагрузки: A15-E600 (до 60 тонн)
  • Артикул: 2210250-э
  • Поставляется в комплекте с чугунными решетками!
  • Вес в сборе: 40,7 кг.

Цена указана за комплект.

Характеристики в описании.

Подробнее

595 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 522,00 руб

-15%

5 320,00 руб

Характеристики

Название в проекты Комплект: лоток водоотводный MAXI ЛВ-10.16.13-Б бетонный с решеткой чугунной ВЧ-50
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузки Все классы. Основные: D400 (до 40 тонн) и E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х165х135
Гидравлическое сечение Ширина DN100 (100 мм), высота 80 мм.
Вес, кг 40,7
Артикул 2210250-э
Проходное сечение 86 см²
Пропускная способность 4,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Особенности В комплекте: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 болтов М10-12 (крепеж).
Кол-во на паллете 42/200

Подробнее

Лоток MAXI ЛВ-10.16.13 c чугунными решетками

Лоток водоотводный MAXI ЛВ-10.16.13-Б бетонный имеет классическую U-образную геометрию сечения и увеличенную бетонную обойму в нижней части желоба. Полезная, гидравлическая ширина изделия - DN100 (100 мм). При уклоне 0,5% или 5 мм на 1 метр длины линейных каналов, лоток может пропускать до 4,6 литра воды с осушаемой поверхности. Открывая размерный ряд в серии, кроме стандартных решений, лоток может участвовать в построении водоотвода с внутренним переменным сечением. Уже не низкопрофильный, он всё еще остается востребованным материалом в организованных инженерных коммуникациях паркингов и прочих местах с ограничением по глубине заложения.

Сборочная единица

Примечание для лотков MaxiЛотки MAXI данной модификации отпускаются в комплекте с чугунными решетками!

Лотки водоотводные бетонные МАКСИ поставляются в сборе с чугунными решетками (ВЧ50). В комплект входит: 1 лоток бетонный (L=1000 mm), 2-е решетки ячеистой структуры из высокопрочного чугуна (L=500 mm), усиливающие стальные оцинкованные насадки на бортах лотка (2 шт.*1000 mm), болтовое крепление решетки к лотку по периметру (4 шт. на одну решетку или 8 шт. на канал).

Чертежный вид лотка MAXI DN100 H135 (ЛВ-10.16.13)

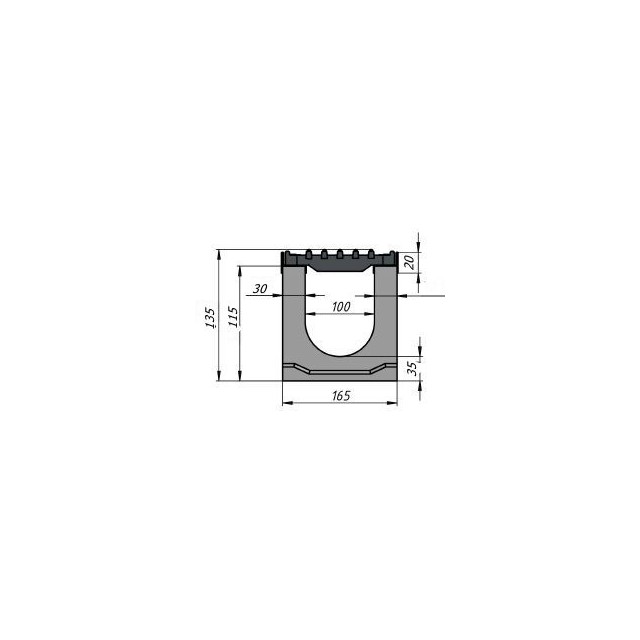

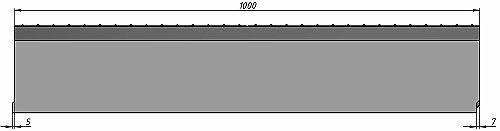

Схема лотка, вид спереди Схема лотка, вид слева

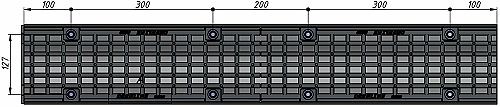

Схема лотка, вид сверху

Когда необходимо каскадное построение линии поверхностного водоотвода с применением лотков этой серии, бетонный желоб MAXI DN100 H135 может устанавливаться первым. Всего насчитывается 6 (шесть) типоразмеров в этой обойме: H135, 160, 185, 210, 235, 260. Принцип каскадной компоновки, экономически более выгодный, в отличие от линейной версии с уклоном.

В таблице элементов участвующих в построении дренажной системы из лотков с внутренним уклоном, данный типоразмер также может быть установлен первым номером. Всего может быть задействовано: 6 прямых и 20 желобов с перепадом по дну шагом - 5 мм (вход-выход).

В виде дополнительной опции (под заказ) в конструкции лотка может быть организован вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра). Но, как показывает практика, лучше фрезеровать (сверлить) отверстие для патрубка лучше по месту установки системы.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Купить бетонный лоток MAXI DN100 H135, тип ЛВ-10.16.13, по желанию, можно в комплекте с чугунной решеткой или отдельно, как самостоятельный элемент. Если Вы хотите понизить класс несущей конструкции с целью сохранения бюджета, тогда воспользуйтесь чугунными решетками C250, той же конфигурации, принципом крепления. При этом характеристики самого лотка остаются те же. В этом случае, цена на комплект бетонного лотка с решетками будет несколько выигрышной. Обратите внимание, что предлагаемые системы водоотвода и ливневой канализации мы отправляем во все регионы страны.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка MAXI DN100 H135 и трубы Ø110 мм:

Лоток и вертикальный слив

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Подключение лотка к пескоуловителю

Двухстороннее соединение с песколовкой:

Двухстороннее подключение лотков к пескоуловителю

Схема линейного водоотвода при помощи каскадов лотков MAXI DN100:

Каскады лотков Maxi с сечением 100 мм

Бетонные лотки Maxi с уклоном
