BetoMax Drive ПУ-20.26.57-Б - пескоуловитель с решеткой, кл. D

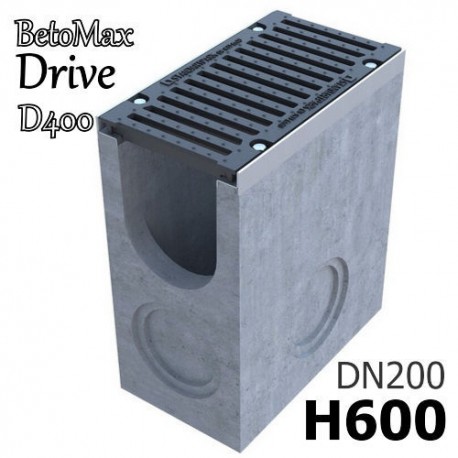

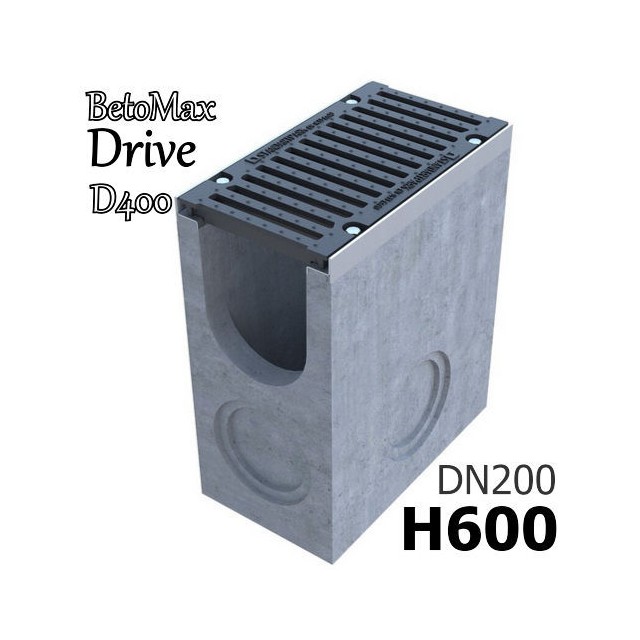

Пескоуловитель BetoMax Drive ПУ-20.26.57-Б с РВ щель ВЧ кл.D (к-т) 045871334 Увеличить

Пескоуловитель BetoMax Drive DN200 H600 с решеткой, кл. D

Пескоуловитель BetoMax Drive ПУ-20.26.57-Б бетонный с решеткой щелевой чугунной ВЧ кл. D (комплект)

  • Размеры (ДхШхВ), мм: 500х260х570
  • Сечение: DN1200
  • Артикул: 045871334
  • Поставляется в комплекте с чугунными решетками!
  • Класс нагрузки: A15-D400 (до 40 тонн)
  • Вес в сборе: 80,0 кг.

Цена указана за комплект.

Подробнее

28 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

11 742,00 руб

Характеристики

Название в проекты Пескоуловитель BetoMax Drive ПУ-20.26.57-Б с РВ щель ВЧ кл.D (к-т) 045871334
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузки D400 (до 40 тонн)
Размеры (ДхШхВ), мм 500х260х570
Гидравлическое сечение Ширина DN200 (200 мм), высота 500 мм.
Вес, кг 80,0
Артикул 045871334
Области применения Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки
Особенности В комплекте: 1 пескоуловитель бетонный, 1 решетка из чугуна ВЧ 50, усиленные планки, 4 винта (крепеж).
Примечание Может использоваться с усиленными бетонными лотками BetoMax Drive DN200. Соединяется с трубами Ø160 и 2000 мм.
Кол-во на паллете 8 шт.

Подробнее

Пескоуловитель BetoMax Drive ПУ-20.26.57-Б с РВ щель ВЧ кл.D

Бетонный пескоуловитель с чугунными решетками для лотков серии BetoMax Drive с гидравлическим сечением DN200 (200 мм). Применяется в качестве эффективного фильтра, защищает систему ливневой канализации от попадания внутрь различных фракций грязи и мусора. Пескоуловитель BetoMax Drive ПУ-20.26.57-Б может использоваться как маршрутизатор для развязки канализационных труб. В конструкции предусмотрены специальные горизонтальные проемы для соединения с трубой 160-ого (4 места) и 200-ого (4 места) диаметра.

Бетонные пескоуловители Серии DRIVE отпускаются только в комплекте с чугунными решетками!

Купить бетонный пескоуловитель BetoMax Drive ПУ-20.26.57 для ливневой канализации линейного типа предлагается в сборе с чугунной решеткой (ВЧ 50) класса нагрузки D400. Цена указана рекомендованная розничная за комплект поставки. Возможно производство каналов этой серии каскадного исполнения или с переменным сечением по дну (с уклоном).

Комплект поставки

  • Один пескоуловитель длиной 0,5 метра с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*500 мм).
  • Одна решетка длиной 0,5 метра из высокопрочного чугуна имеющая щелевую структуру типа "протектор". Максимально возможные нагрузки на решетку - класс D!
  • 4-е болта с ответной частью для надежного крепления решетки к корпусу пескоуловителя (4 шт. на одну решетку).

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

Чертежный вид пескоуловителя BetoMax Drive ПУ-20.26.57

Чертеж: пескоуловитель BetoMax Drive ПУ-20.26.57 бетонный

Схемы построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Подключение пескоуловителя BetoMax Drive DN150

Двухстороннее соединение с песколовкой:

Двухстороннее подключение
