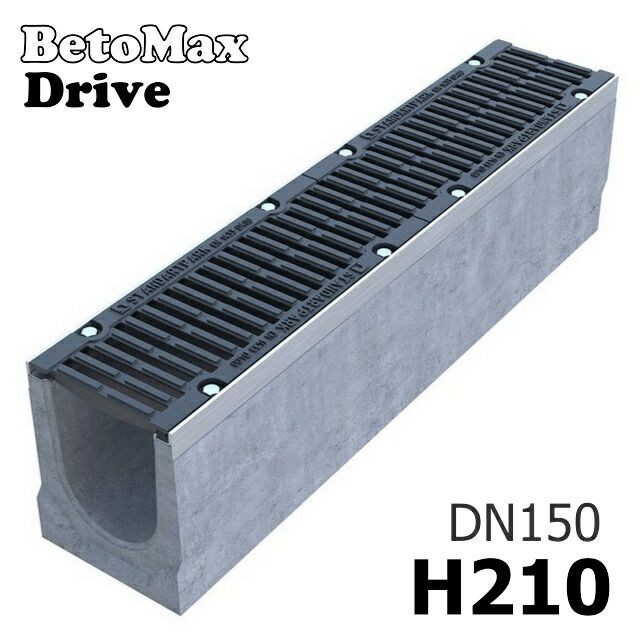

BetoMax Drive ЛВ-15.21.21-Б - бетонный водоотводный лоток с решеткой


BetoMax Drive DN150 H210 с решеткой, кл. D

Лоток водоотводный BetoMax Drive ЛВ-15.21.21-Б бетонный с решеткой щелевой чугунной ВЧ кл. D (комплект)

  • Размеры (ДхШхВ), мм: 1000х210х210
  • Сечение: DN150
  • Класс нагрузки: А15-D400 (до 40 тонн)
  • Вес в сборе: 73 кг.
  • Артикул: 042571334
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

131 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

12 443,00 руб

Характеристики

Название в проекты Лоток BetoMax Drive ЛВ–15.21.21–Б с РВ щель ВЧ кл.D (к-т)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-D (до 40 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х210х210
Гидравлическое сечение Ширина DN150 (150 мм), высота 145 мм.
Вес, кг 73,0
Артикул 042571334
Проходное сечение 188 см²
Пропускная способность 7,7 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки
Особенности Поставляется с щелевой чугунной решеткой класса D400
Примечание Может быть выполнен с вертикальным выпуском для трубы от Ø110 мм, а также каскадом или с уклоном.
Кол-во на паллете 15 шт.

Подробнее

Лоток BetoMax Drive ЛВ-15.21.21-Б с чугунной решеткой

Напоминающий правильные формы лоток водоотводный BetoMax Drive ЛВ-15.21.21-Б бетонный в комплекте с чугунной щелевой решеткой имеет ширину гидравлического сечения DN150 (150 мм) и габаритную высоту h210 (210 мм). Пропускная способность канала зафиксирована показателем - 7,7 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Устанавливается в местах, где возможны высокие механические нагрузки на водоотводящий канал. Модель желоба Drive DN150 H210 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул с приставкой на конце: 09).

Линейка типоразмеров BetoMax Drive DN150

Купить лоток водоотводный BetoMax Drive ЛВ-15.21.21-Б бетонный предлагается в сборе с чугунной решеткой (ВЧ 50) класса нагрузки D400. Цена указана за комплект поставки, и конечную стоимость системы определяет формирование общего счета.

Комплект поставки

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс D!
  • 8 болтов с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

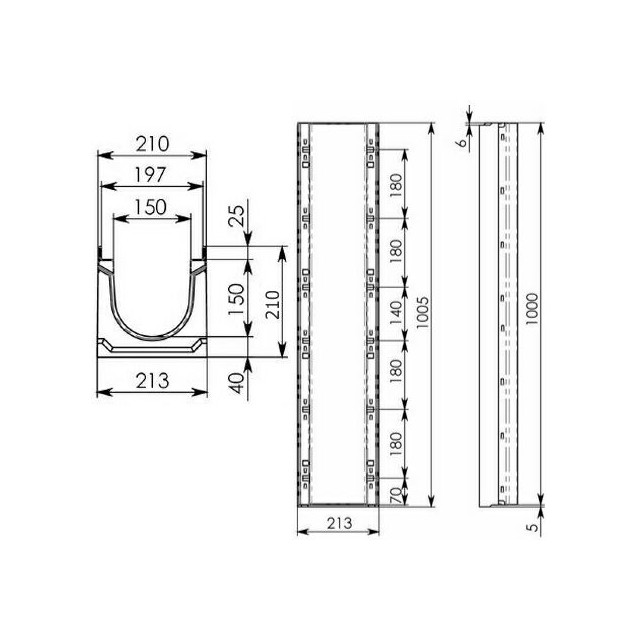

Чертеж лотка BetoMax Drive ЛВ-15.21.21-Б

Чертеж лотка BetoMax Drive ЛВ-15.21.21-Б
