Решетка Drive РВ-15.20.50-щель-ВЧ кл. C

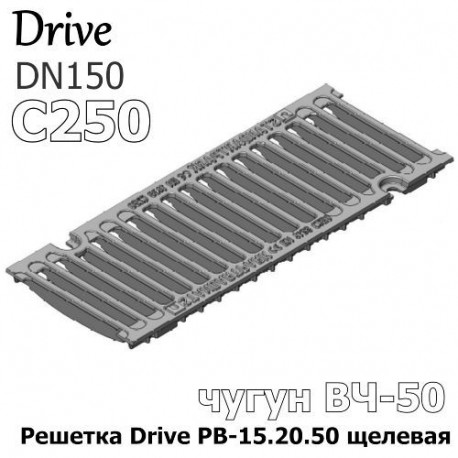

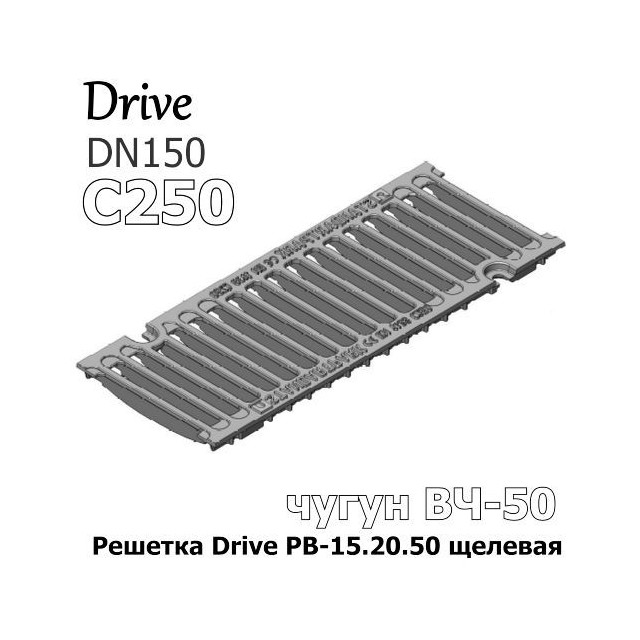

Чугунная решетка Drive РВ-15.20.50 щелевая, кл. C

Водоприемная решетка чугунная щелевая Drive к лоткам (каналам, желобам) шириной гидравлического сечения DN150 (150 мм) придает каналу дополнительную жесткость и защищает ливневую канализацию от засорения, обеспечивает безопасную эксплуатацию и гарантирует системе презентабельный законченный вид.

Как правило, такие ливневые чугунные решетки устанавливаются в зонах со средней интенсивностью движения, например: пешеходные зоны, АЗС или гаражи, стаянки автотранспорта, т.е. там, где нагрузка не превышает класс C250 (до 25 тонн).

Решетка Drive РВ-15.20.50 щелевая, кл. C выполнена из высокопрочного чугуна марки ВЧ50 (ГОСТ-7293-85). Обладает высокой пропускной способностью воды за счет структуры щелей. Суммарная площадь щелей - 495 кв. см. Отклонение от фактической массы может составлять до 10%. Такой показатель считается приемлемым для 9-ого класса точности при отливки от 4,0 до 10,0 кг. изделия (согласно ГОСТ-Р 53464-2009). Решетка имеет посадочные места под болтовое крепление для возможной фиксации в лотке (требуется 2 комплекта крепежа на 1 решетку).

Решетка Drive РВ-15.20.50 щелевая, кл. C рекомендуется для комплектации пластиковых, полимербетонных и бетонных лотков в серии, собственного сечения.

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

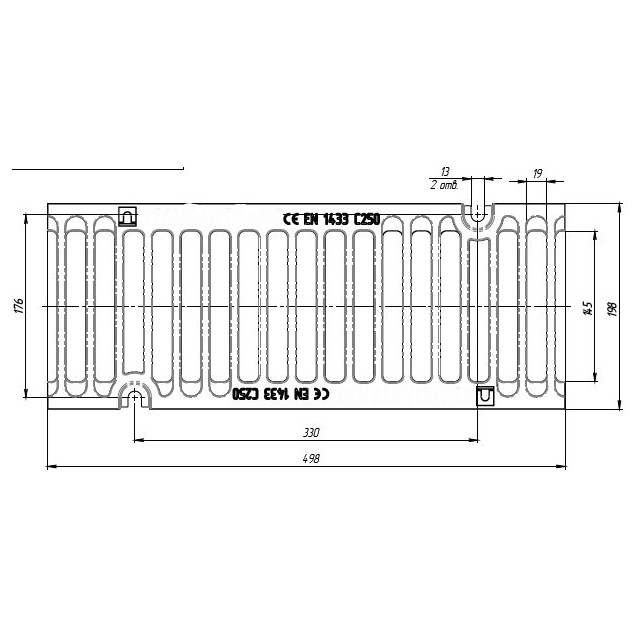

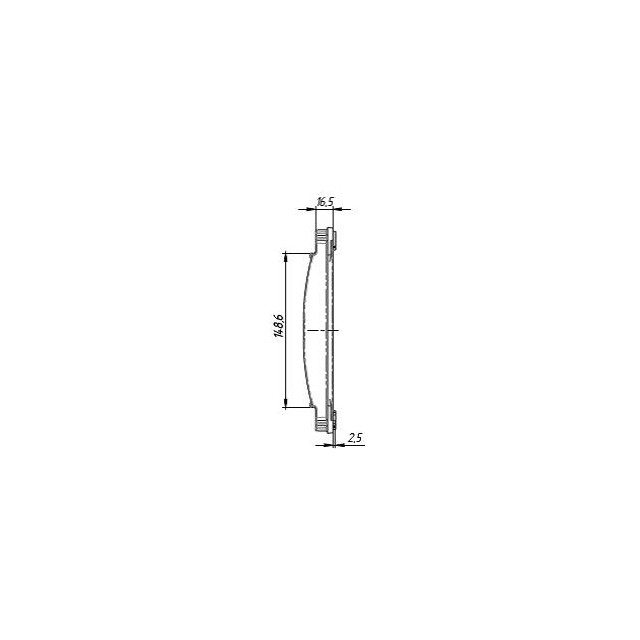

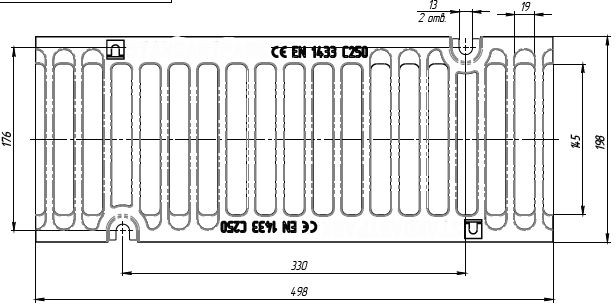

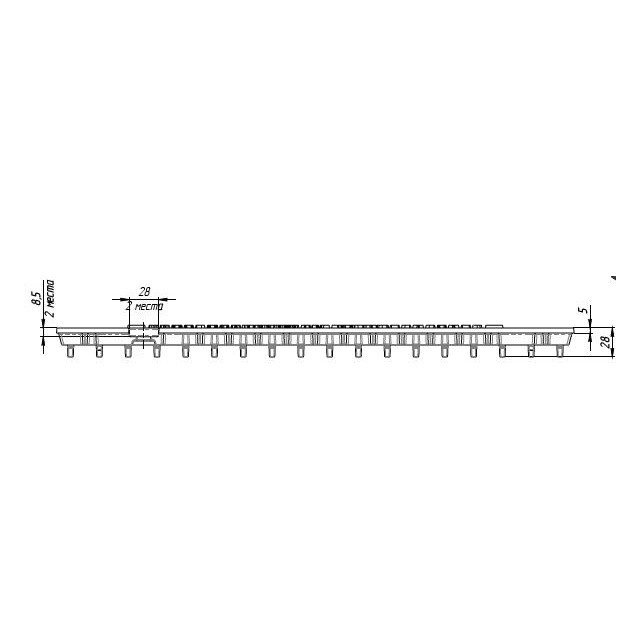

Чертежный вид решетки
