Maxi DN160 H255

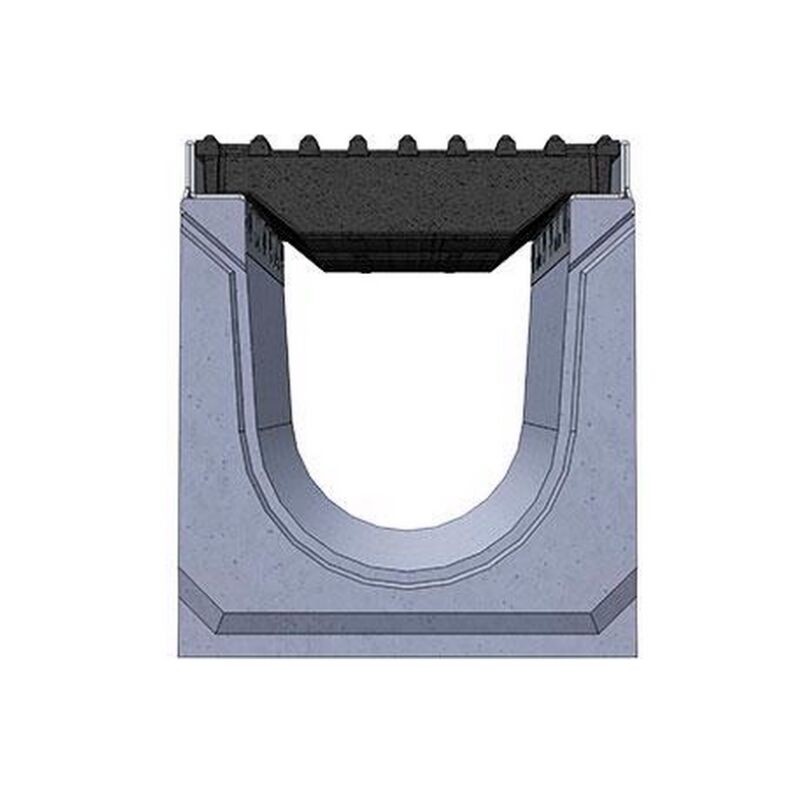

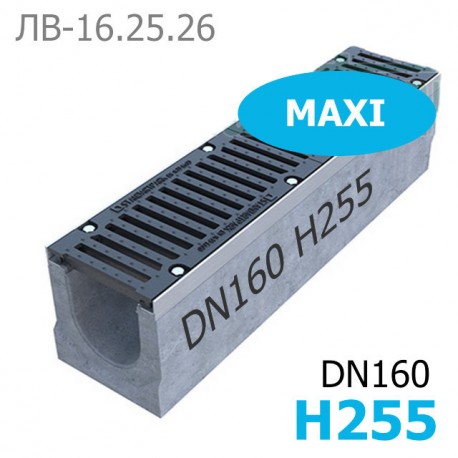

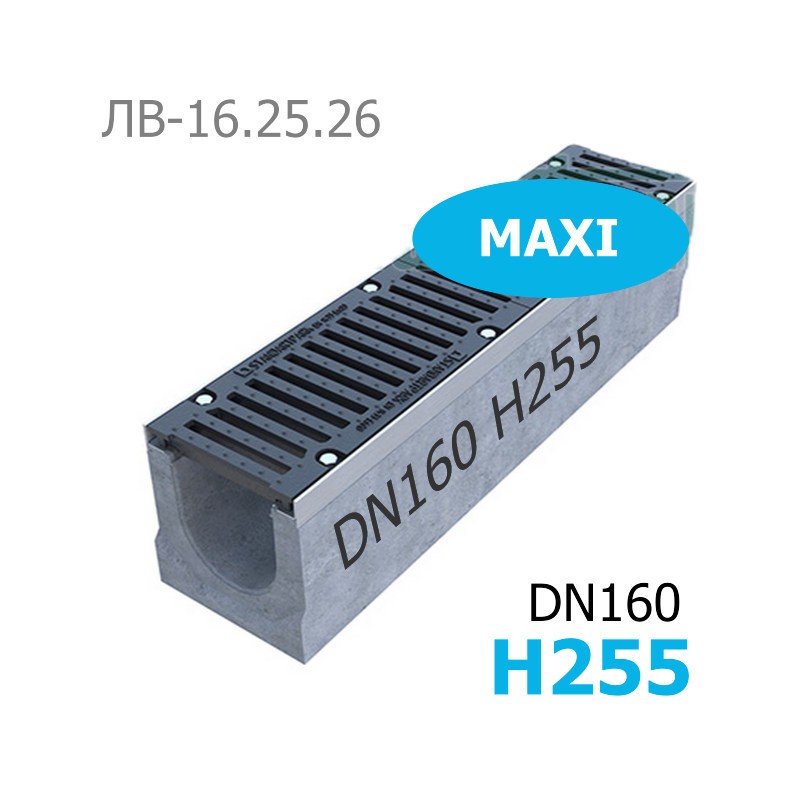

Бетонный лоток MAXI DN160 H255 c чугунными решетками

Второй типоразмер в серии прямых усиленных бетонных желобов для водоотвода имеющий показатель внутренний ширины DN160 (160 мм) и габаритную высоту H255 (255 мм) – бетонный канал с решеткой - Maxi ЛВ-16.25.26. Наверное, из-за правильной, в разрезе, геометрии, дренажный лоток визуально кажется более привлекательным и пользуется повышенным интересом у проектных организаций для оснащения ливневой канализации в дорожном строительстве, а также на АЗС и промзонах.

В случае необходимости в построении поверхностного водоотвода с применением каналов с внутренним уклоном (переменным сечением), бетонный лоток Maxi ЛВ-16.25.26 закладывается между 11 и 12 номерами лотков с уклоном. Водоотводный канал Maxi DN160 H255 может быть выполнен с вертикальным водосливом (вертикальным патрубком для соединения с трубой от 110-ого диаметра), в этом варианте исполнения артикул изделия – 0435009.

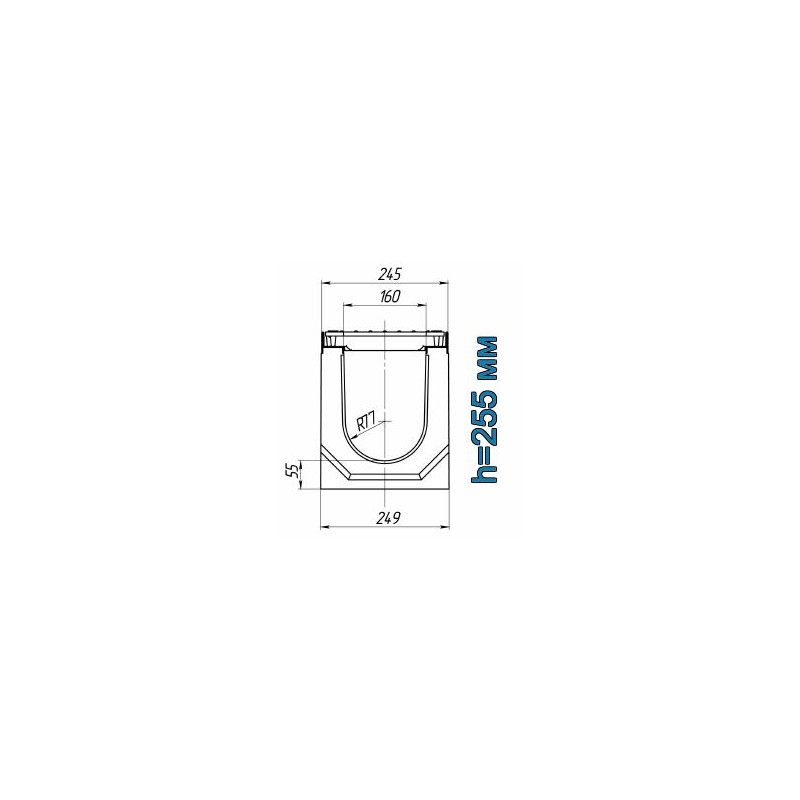

Чертежный вид лотка Maxi DN160 H255

Четыре типоразмера Maxi DN160

• H100 (16.25.10)
• H205 (16.25.21)
• H255 (16.25.26)
• H305 (16.25.31)

Комплектация

Лотки MAXI отпускаются только в комплекте с чугунными решетками!

Лоток водоотводный бетонный серии MAXI с сечением 160 мм. поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки – щелевой, предполагает хорошую пропускную способность решетки и надежную защиту водоотвода от засорения.

В комплекте: 1 лоток бетонный, 2-е решетки длиной 500 мм. из чугуна ВЧ 50, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 8 винтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Варианты решеток в комплекте

Комплект: лоток водоотводный Maxi ЛВ-16.25.26-Б бетонный с решеткой чугунной ВЧ-50 кл. E (щелевой)

Щелевая
класс нагрузки E600
Лоток с такой решеткой имеет артикул 04340

Цена на бетонный лоток Maxi ЛВ-16.25.26 указана розничная за комплект кл. E600 с учетом НДС!

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

Пешеходные зоны, велосипедные дорожки, индивидуальная застройка. Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки. Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Maxi DN160 H255 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков Maxi DN160:

Также лотки MAXI при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков):
