Maxi DN110 H180

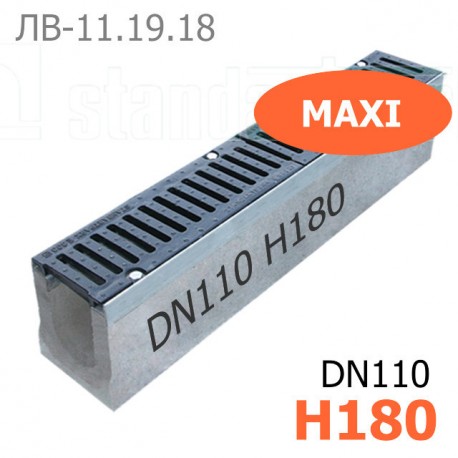

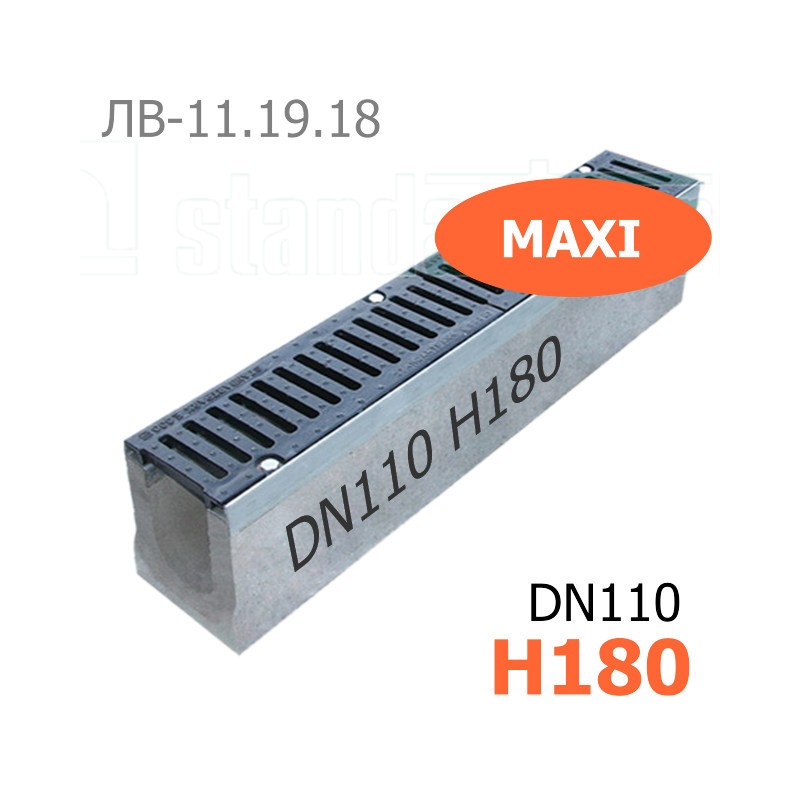

Лоток MAXI DN110 H180 c чугунными решетками

Следующий ливневый бетонный лоток Maxi в серии каналов с шириной гидравлического сечения DN110 (110 мм), имеет габаритную высоту – H180 (180 мм), маркируется – Maxi ЛВ-11.19.18.

Самый востребованный типоразмер водоотводного бетонного лотка, который благодаря своей высоте стал оптимальным для большинства решений в серии. Широко применяется при организации ливневки на АЗС, промзонах и дорожном строительстве.

При построении линейного водоотвода с применением лотков с переменным сечением (с уклоном), бетонный канал Maxi DN110 H180 является вторым прямым лотком, который можно установить между 10 и 11 номерами желобов с уклоном.

В виде дополнительной опции в конструкции лотка может быть организован вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра) – при этом к артикулу изделия в конце добавиться …09.

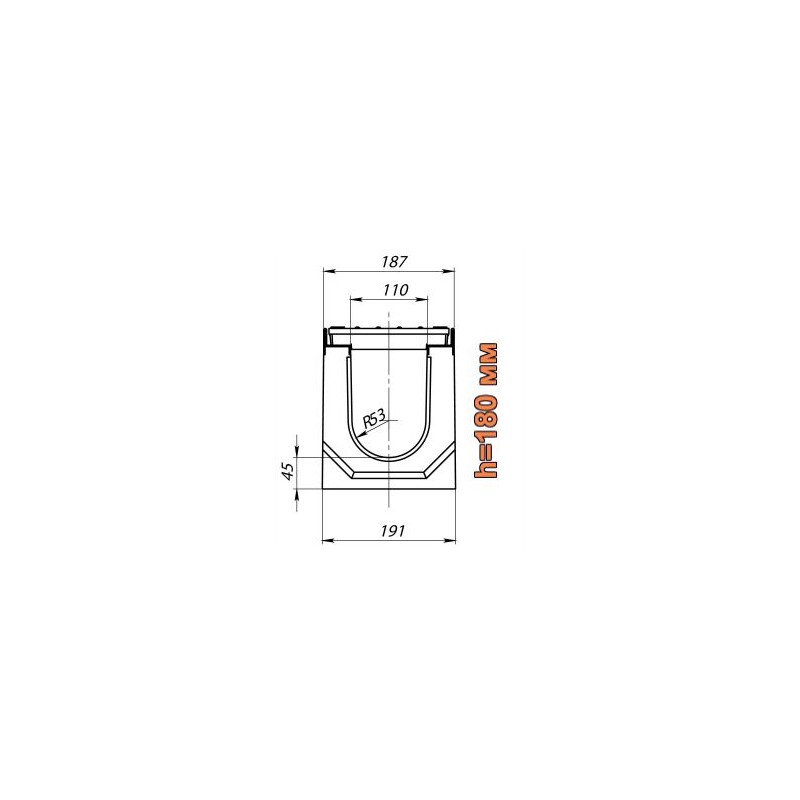

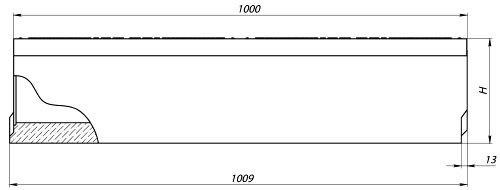

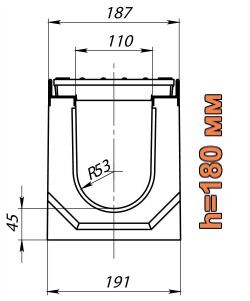

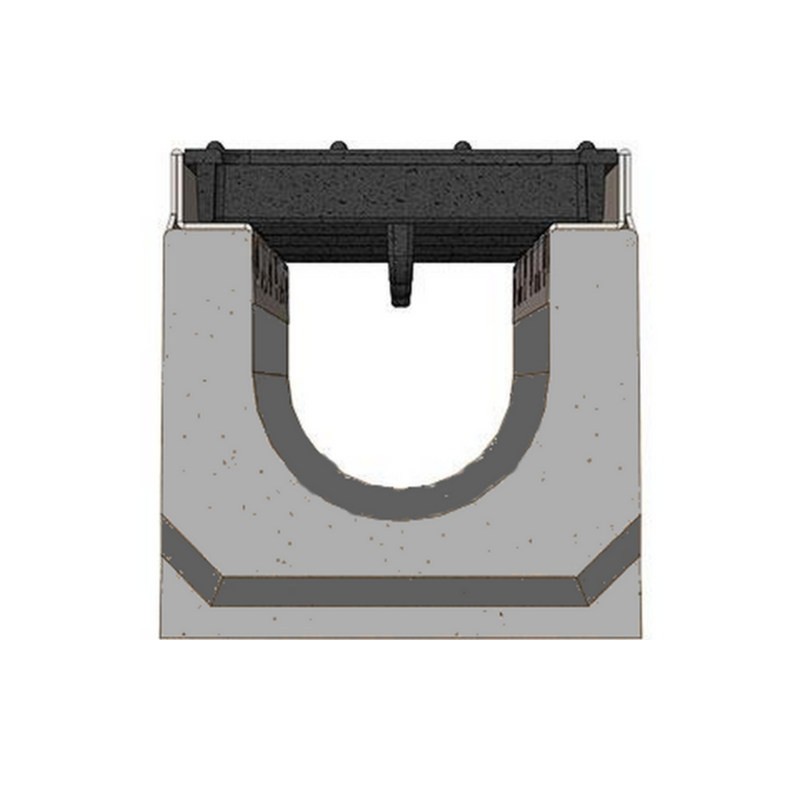

Чертежный вид лотка Maxi DN110 H180

Три типоразмера Maxi DN110

• H130 (11.19.13)
• H180 (11.19.18)
• H230 (11.19.23)

Комплектация

Лотки MAXI отпускаются только в комплекте с чугунными решетками!

Бетонный водоотводный лоток Макси поставляется в сборе с чугунными решетками (ВЧ50). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный канал, можно выбрать водоприемную чугунную решетку нужного класса и типа.

В комплекте: 1 лоток бетонный, 2-е решетки длиной 500 мм. из чугуна ВЧ 50, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 4-е винта для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал).

Варианты решеток в комплекте

Комплект: лоток водоотводный Maxi ЛВ-11.19.18-Б бетонный с решеткой чугунной ВЧ-50, кл. D

•

  Щелевая "Протектор"
  класс нагрузки D400
  Лоток с такой решеткой имеет артикул 04152

•

  Ячеистая
  класс нагрузки D400
  артикул 041544

Комплект: лоток водоотводный Maxi ЛВ-11.19.18-Б бетонный с решеткой чугунной ВЧ-50, кл. E

•

  Щелевая
  класс нагрузки E600
  артикул 04150

•

  Ячеистая
  класс нагрузки E600
  артикул 04154

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

Пешеходные зоны, велосипедные дорожки, индивидуальная застройка. Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки. Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Maxi DN110 H180 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков Maxi DN110:

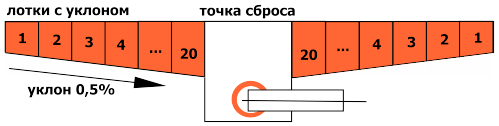

Также лотки MAXI при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
