Лотки водоотводные бетонные Maxi DN160 с внутренним уклоном

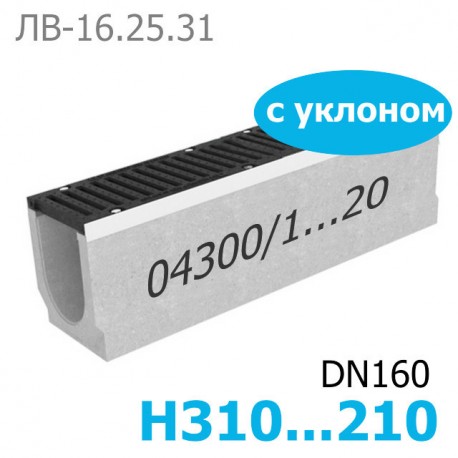

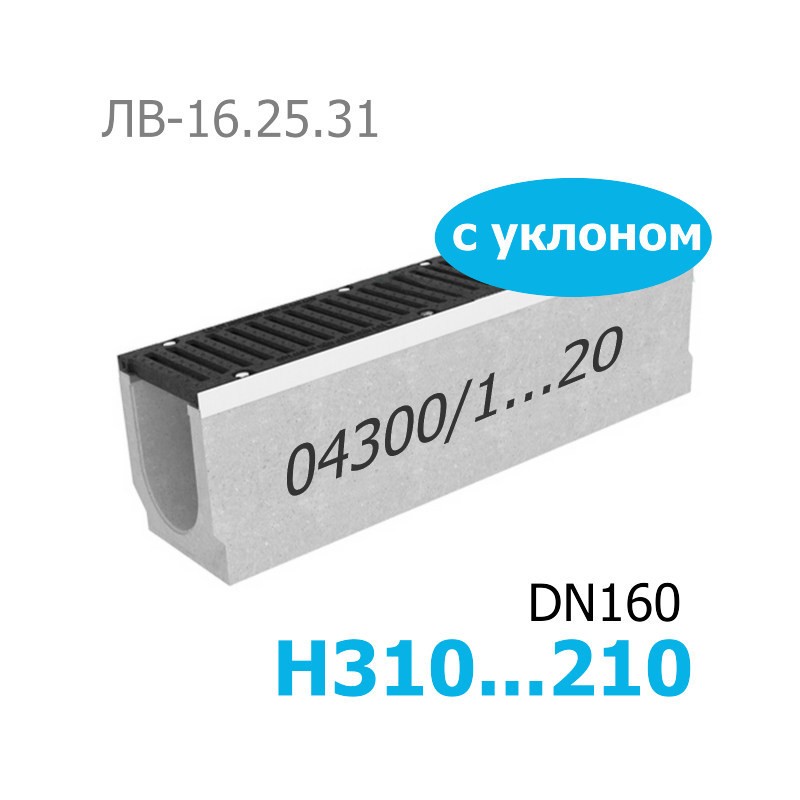

 Комплект: лоток водоотводный Maxi ЛВ-16.25.31 бетонный с уклоном с решеткой чугунной ВЧ-50, кл. E (щелевой) Увеличить

Maxi DN160 с уклоном

Комплект: лоток водоотводный Maxi ЛВ-16.25.31-Б бетонный с уклоном с решеткой чугунной ВЧ-50 (щелевой)

  • Размеры (ДхШхВ), мм: 1000х250х210-310
  • Сечение: DN160
  • Артикулы: 04300/1...20
  • Поставляется в комплекте с чугунными решетками!
  • Класс нагрузки: A15-E600 (до 60 тонн)
  • Вес в сборе: от 82 кг.

Цена указана за комплект.

Подробнее

240 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

7 773,00 руб

Характеристики

Название в проектыКомплект: лоток водоотводный Maxi ЛВ-16.25.31 бетонный с уклоном с решеткой чугунной ВЧ-50, кл. E (щелевой)
МатериалСтойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузкиE600 (до 60 тонн)
Размеры (ДхШхВ), мм1000х250х310-210
Гидравлическое сечениеШирина DN160 (160 мм)
Артикул04300/1...20
Области примененияПромзоны высокой интенсивности, склады, порты, транспортные терминалы, АЗС...
ОсобенностиВ комплекте: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные насадки, 8 винтов (крепеж).
ПримечаниеВ наборе Maxi DN160 с уклоном имеется 3 прямых лотка для увеличения общей линии каналов.
Кол-во на паллете10 шт.

Подробнее

Лотки бетонные MAXI DN160 с уклоном

Для бетонных водоотводных лотков серии MAXI разработано конструктивно оригинальное решение – это возможность сбора и отвода ливневых вод с территорий с большой площадью водосбора при помощи усиленных каналов с внутренним уклоном 0,5%. В случае, когда нет возможности использования естественных ландшафтных особенностей местности при создании уклона (разуклонки), тогда можно применить бетонные лотки с переменным сечением. Общая обойма состоит из 20 комплектов Maxi имеющих ширину гидравлического сечения DN160 (160 мм) с шагом уклона 5 мм на 1 погонный метр длины лотка. В построении эффективного поверхностного водоотвода могут быть задействованы три прямых канала такого же сечения, внешние высоты которых заявлены: Н205, 255, 305 (205, 255, 305 мм).

Технические характеристики и возможные варианты комплектации лотков с уклоном Maxi DN160 такие же, как и у прямых бетонных желобов на базе Maxi ЛВ-16.25.31.

Типовая схема установки лотков Maxi DN160 с уклоном

Комплект: лоток водоотводный Maxi ЛВ-16.25.31 бетонный с уклоном с решеткой чугунной ВЧ-50, кл. E (щелевой)
АртикулКласс нагрузкиДлина, ммШирина, ммНачальная высота, ммКонечная высота, ммВес, кг
04300A-E100025030530583,5
04300/1A-E1000250310305100,7
04300/2A-E100025030530099,8
04300/3A-E100025030029598,9
04300/4A-E100025029529097,9
04300/5A-E100025029028597,0
04300/6A-E100025028528096,0
04300/7A-E100025028027595,1
04300/8A-E100025027527094,1
04300/9A-E100025027026593,2
04300/10A-E100025026526092,2
04350A-E100025025525595,5
04300/11A-E100025026025591,3
04300/12A-E100025025525090,3
04300/13A-E100025025024589,3
04300/14A-E100025024524088,4
04300/15A-E100025024023587,4
04300/16A-E100025023523086,4
04300/17A-E100025023022585,4
04300/18A-E100025022522084,5
04300/19A-E100025022021583,5
04300/20A-E100025021521082,5
04340A-E100025020520583,5

Выделенные элементы (строки) – характеристики прямых бетонных лотков серии MAXI DN160, которые могут участвовать в общем построении поверхностного дренажа вместе с лотками с переменным сечением!

Возможно изготовление системы класса F900 (до 90 тонн/ м. квадратный). Уточнить стоимость системы F900 можно у операторов компании.

Выгодно-низкая цена, по которой можно купить бетонные водоотводные лотки с уклоном в комплекте с решетками чугунными Maxi ЛВ-16.25.31 формируется на основании общего счета.
Компания производителей и поставщиков «Лига 812» поставляет усиленные бетонные желоба для отвода воды MAXI оптом и в розницу во все регионы нашей страны.
