Maxi DN110 H130

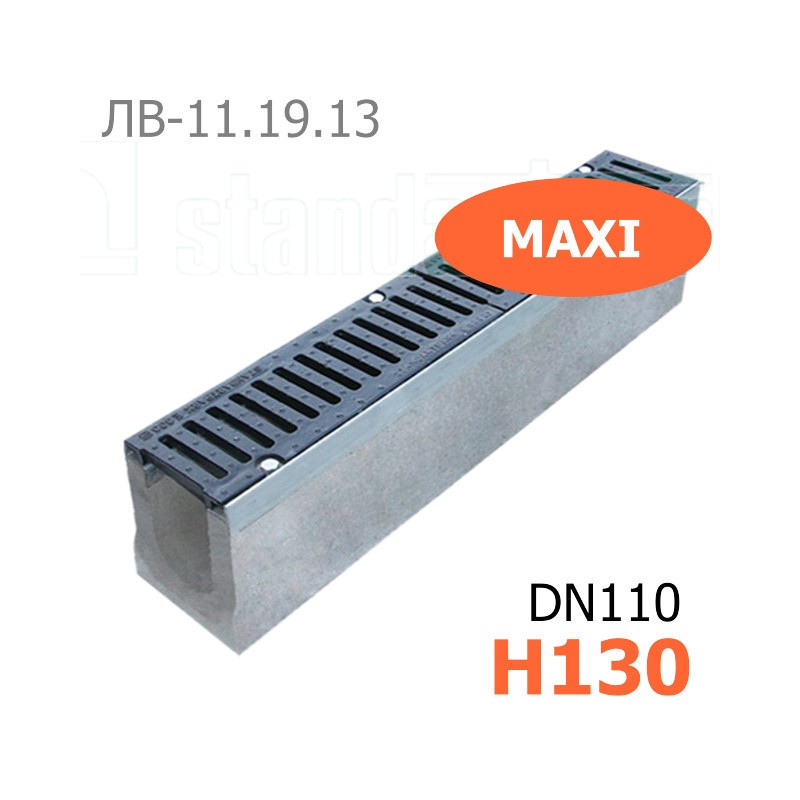

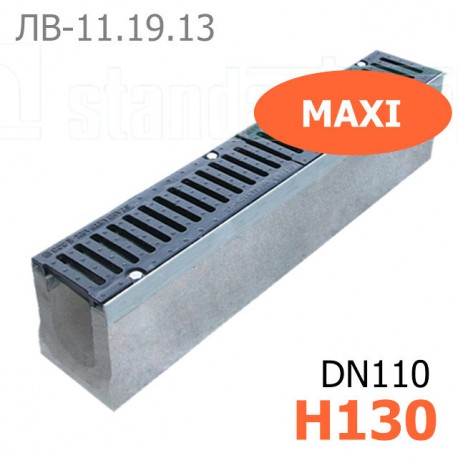

Лоток MAXI DN110 H130 c чугунными решетками

Первый бетонный лоток Maxi в серии каналов с шириной гидравлического сечения DN110 (110 мм), имеет габаритную высоту – H130 (130 мм), маркируется – Maxi ЛВ-11.19.13.

Относительно не высокий лоток Maxi ЛВ-11.19.13, который удобно использовать для организации линейного водоотвода в местах, где есть ограничения по глубине заложения дренажного канала, находит широкое применения на промзонах, АЗС, автомагистралях и других объектах, подверженных большим динамическим нагрузкам.

В случае необходимости построения линии поверхностного водоотвода с применением лотков с внутренним уклоном, бетонный желоб Maxi DN110 H130 является первым в этой обойме.

Мы подготовили полный список типоразмеров лотков для создания желаемого уклона, при котором водоотвод будет надежно функционировать (см. ссылки в конце описания).

В виде дополнительной опции в конструкции лотка может быть организован вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра) – при этом к артикулу изделия в конце добавиться …09.

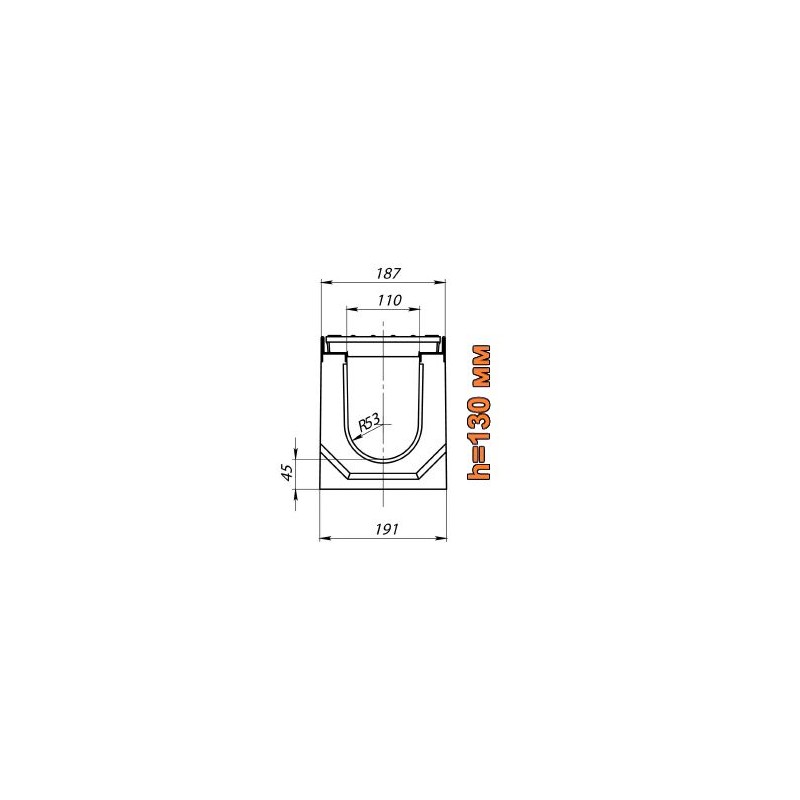

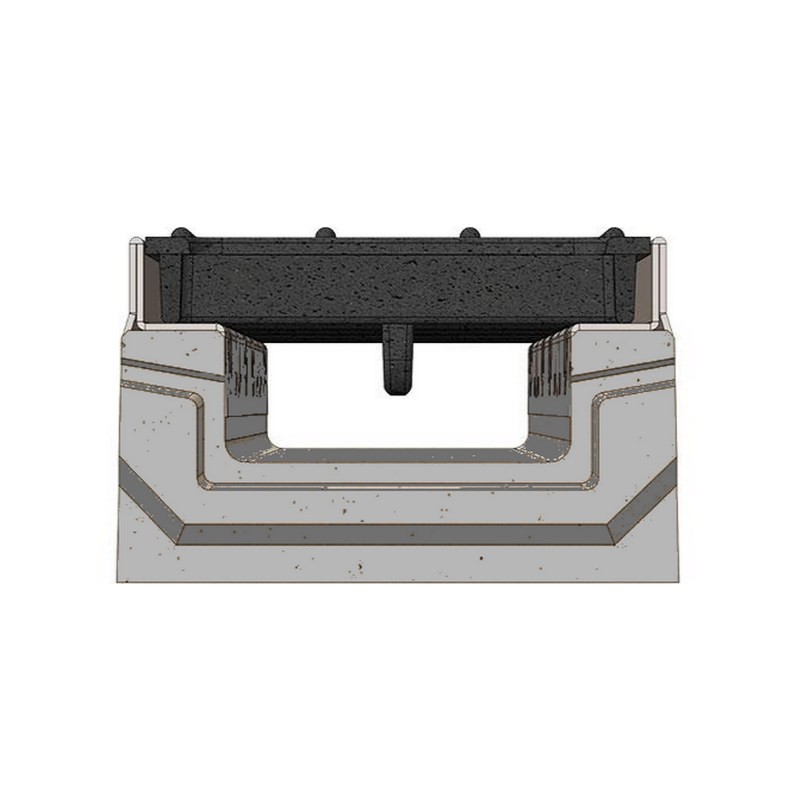

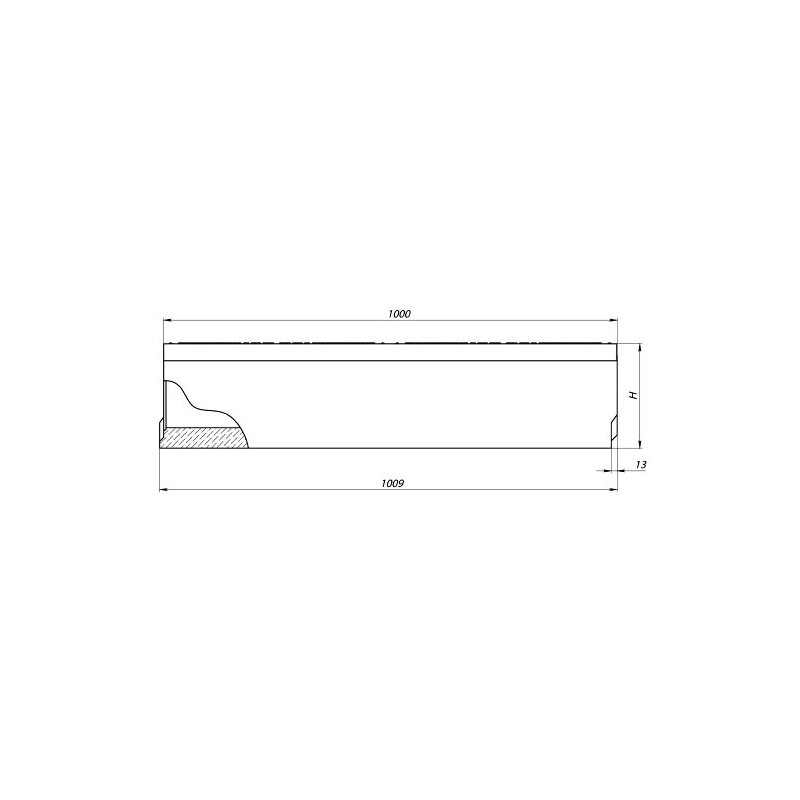

Чертежный вид лотка Maxi DN110 H130

Три типоразмера Maxi DN110

• H130 (11.19.13)
• H180 (11.19.18)
• H230 (11.19.23)

Комплектация

Лотки MAXI отпускаются только в комплекте с чугунными решетками!

Лотки водоотводные бетонные Макси поставляются в сборе с чугунными решетками (ВЧ50). В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, можно выбрать водоприемную чугунную решетку нужного класса и типа.

В комплекте: 1 лоток бетонный, 2-е решетки длиной 500 мм. из чугуна ВЧ 50, усиленные стальные оцинкованные планки (2 шт.*1000 мм), 4-е винта для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал).

Варианты решеток в комплекте

Комплект: лоток водоотводный Maxi ЛВ-11.19.13-Б бетонный с решеткой чугунной ВЧ-50, кл. D

•

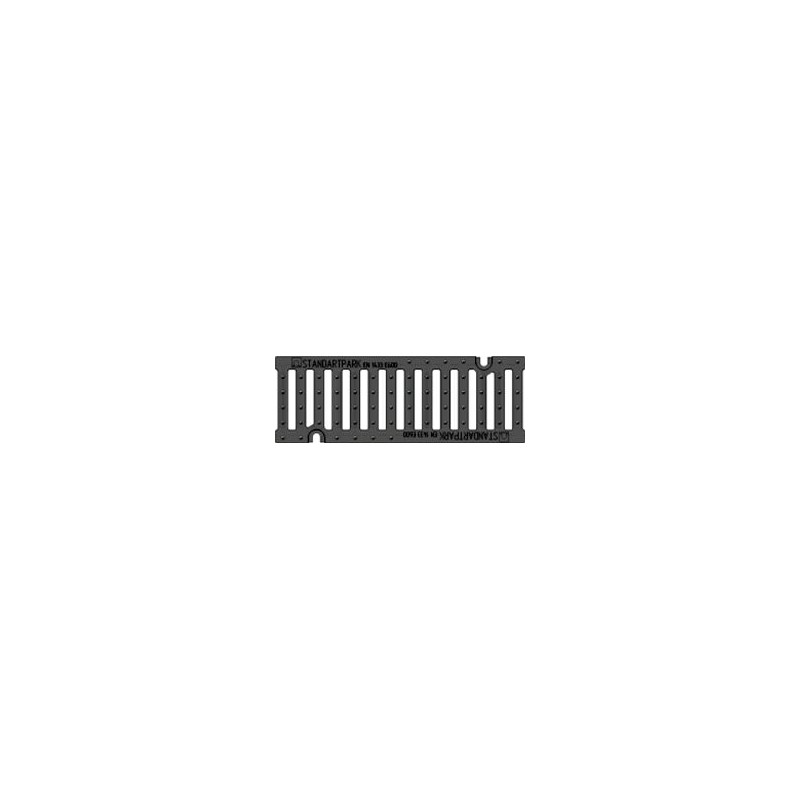

  Щелевая "Протектор"
  класс нагрузки D400
  Лоток с такой решеткой имеет артикул 04142

•

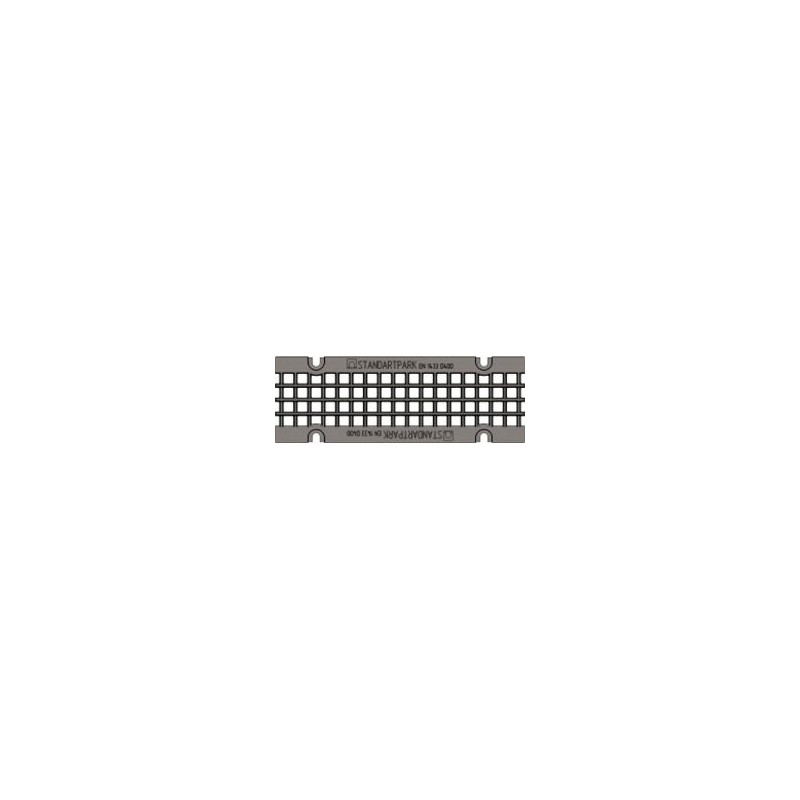

  Ячеистая
  класс нагрузки D400
  артикул 041444

Комплект: лоток водоотводный Maxi ЛВ-11.19.13-Б бетонный с решеткой чугунной ВЧ-50, кл. E

•

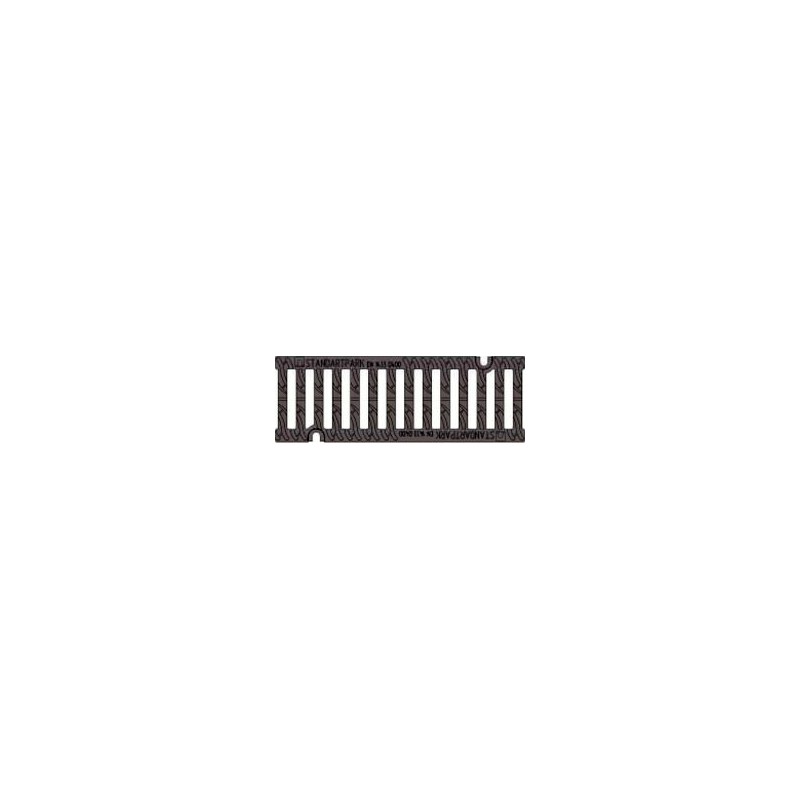

  Щелевая
  класс нагрузки E600
  артикул 04140

•

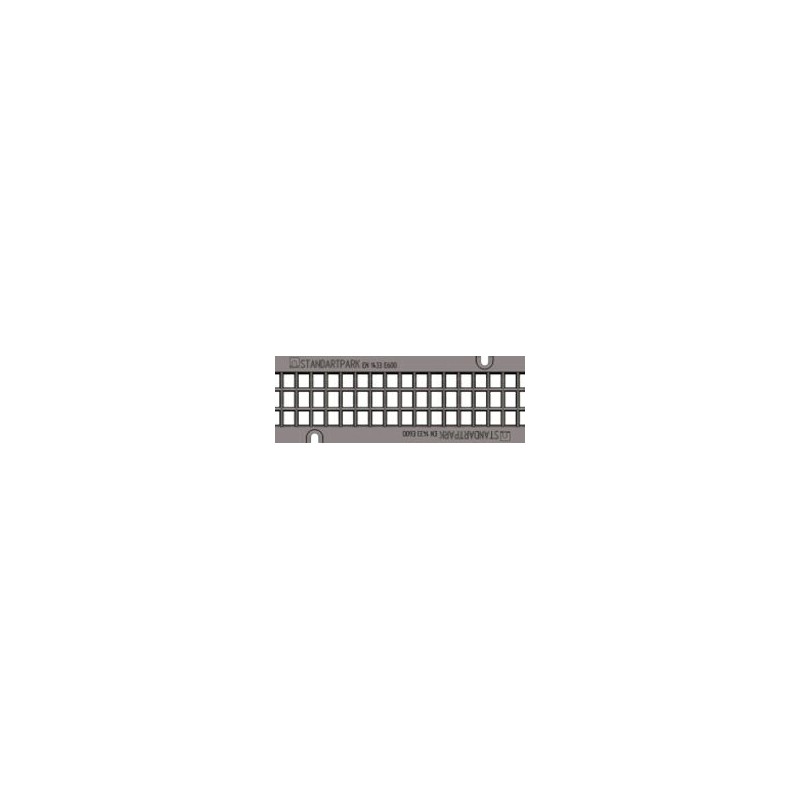

  Ячеистая
  класс нагрузки E600
  артикул 04144

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

Пешеходные зоны, велосипедные дорожки, индивидуальная застройка. Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки. Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Maxi DN110 H130 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков Maxi DN110:

Также лотки MAXI при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
