Maxi DN160 H205

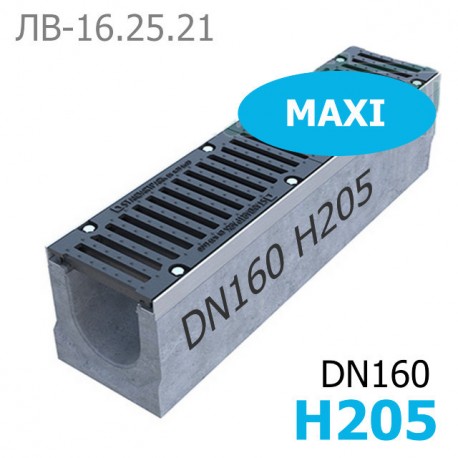

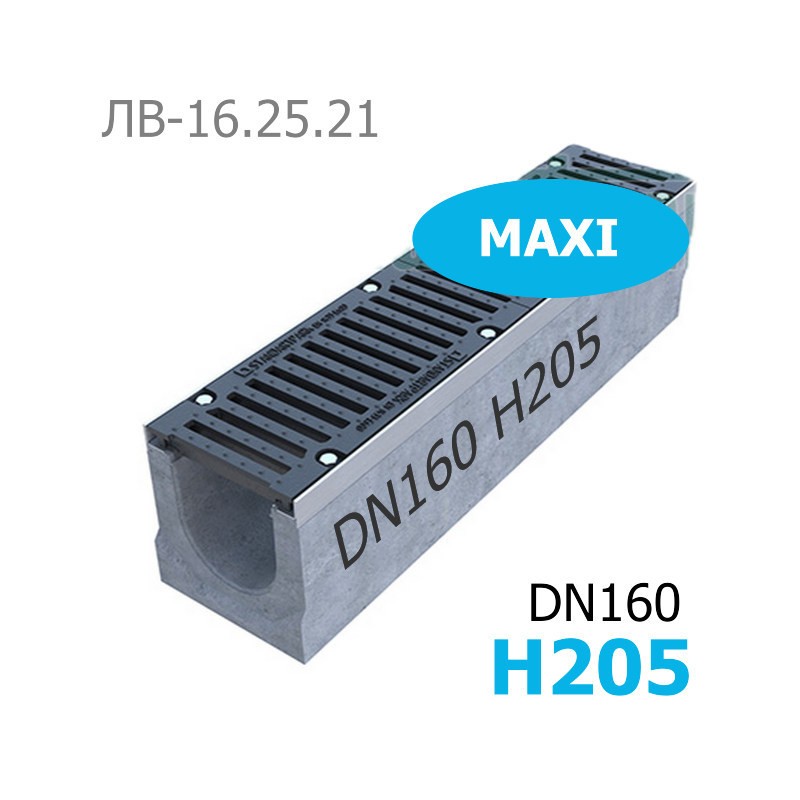

Лоток MAXI DN160 H205 c чугунными решетками

Открывает серию усиленных бетонных желобов для отвода воды имеющих ширину гидравлического сечения DN160 (160 мм) – лоток бетонный с решеткой Maxi ЛВ-16.25.21 с габаритной высотой H205 (205 мм). Данный канал способен пропускать до 7,7 литров воды в секунду при естественном уклоне 0,5% или 5 мм. на 1 метр длины канала, применяется для организации «ливневки» на АЗС, промышленных зонах, а также в дорожном строительстве.

При построении поверхностного водоотвода с применением желобов с уклоном (внутренним уклоном) или при необходимости выстроить систему каскадов, бетонный лоток Maxi ЛВ-16.25.21 встанет первым номером в общую линейку дождеприемных каналов.

Дренажный канал Maxi DN160 H205 может быть выполнен с вертикальным водосливом (вертикальным патрубком для соединения с трубой от 110-ого диаметра), в этом случае артикул изделия – 0434009.

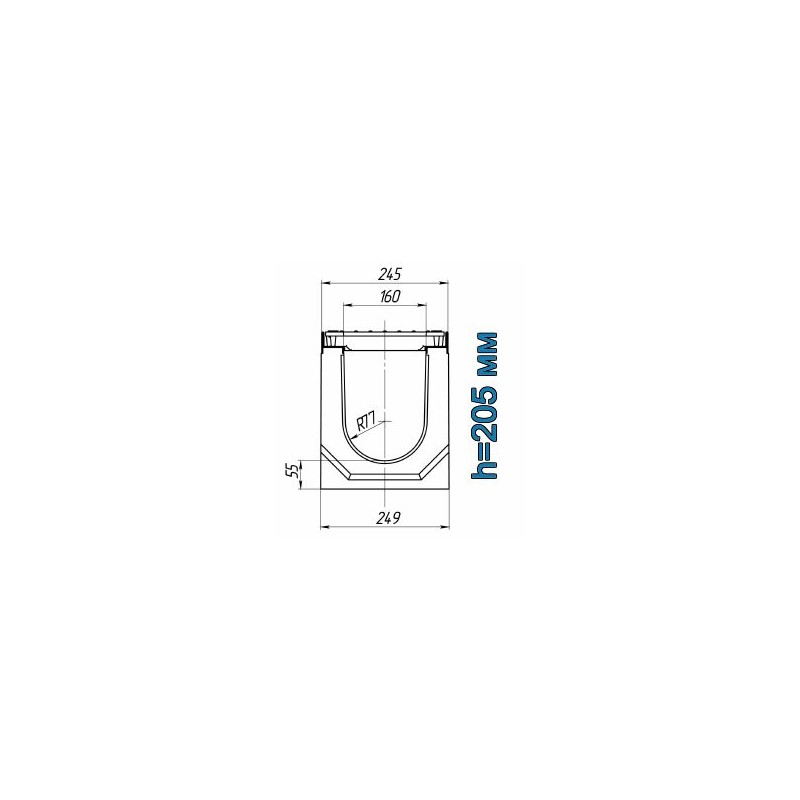

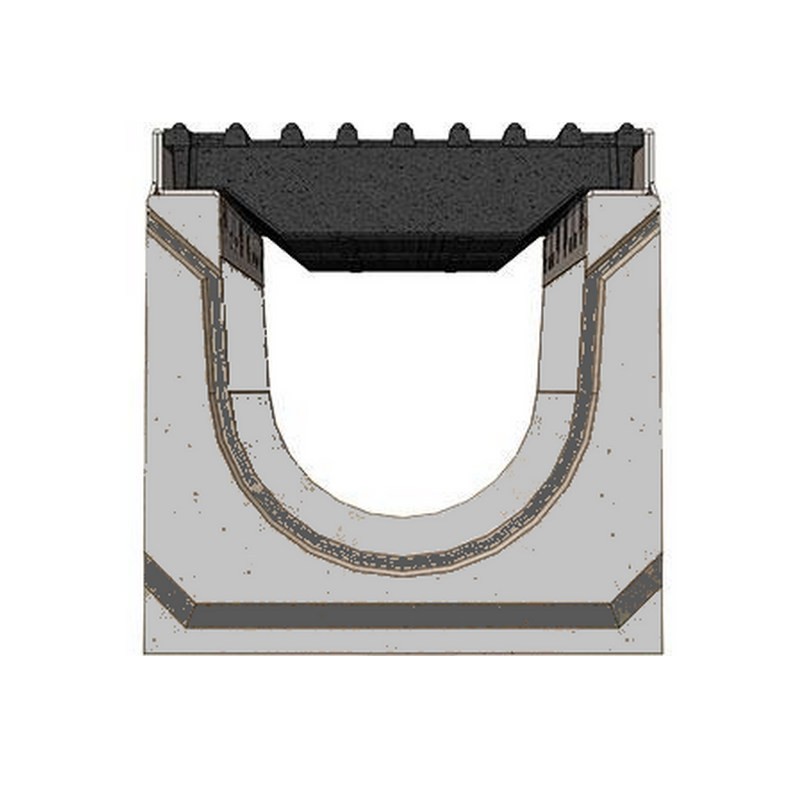

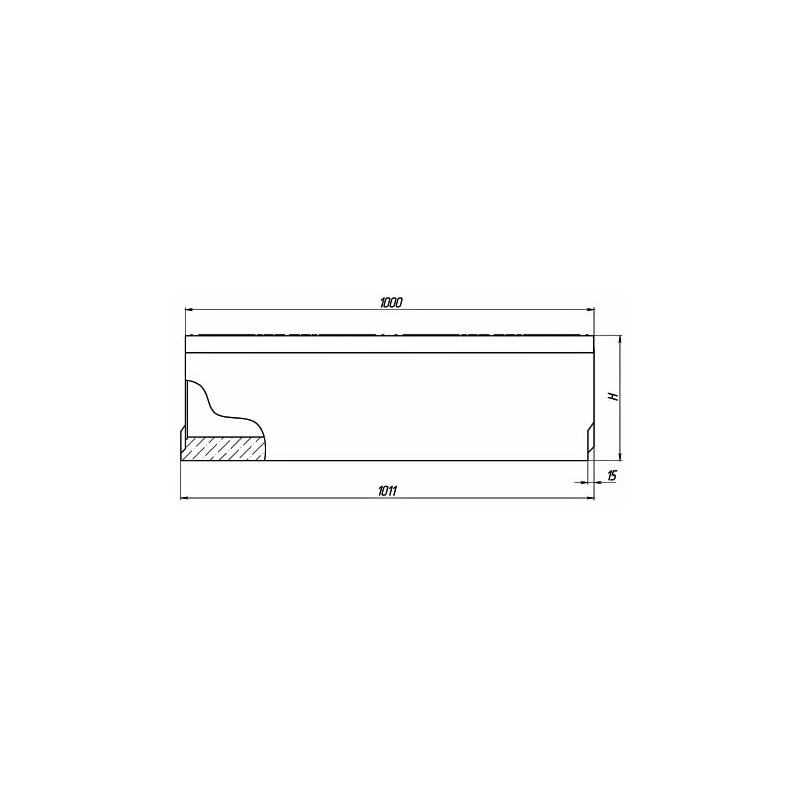

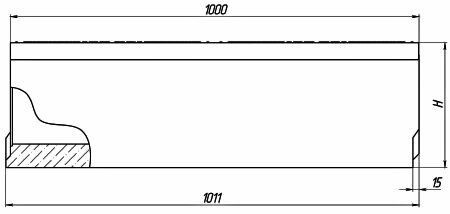

Чертежный вид лотка Maxi DN160 H205

Четыре типоразмера Maxi DN160

• H100 (16.25.10)
• H205 (16.25.21)
• H255 (16.25.26)
• H305 (16.25.31)

Комплектация

Лотки MAXI отпускаются только в комплекте с чугунными решетками!

Бетонные лотки для ливневой канализации серии MAXI с сечением 160 мм. поставляются в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки – щелевой, предполагает хорошую пропускную способность и защиту водоотвода от засорения.

В комплекте: 1 лоток бетонный, 2-е решетки длиной 500 мм. из чугуна ВЧ 50, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 8 винтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Варианты решеток в комплекте

Комплект: лоток водоотводный Maxi ЛВ-16.25.21-Б бетонный с решеткой чугунной ВЧ-50 кл. E (щелевой)

Щелевая
класс нагрузки E600
Лоток с такой решеткой имеет артикул 04340

Цена на бетонный лоток Maxi ЛВ-16.25.21 указана розничная за комплект кл. E600 с учетом НДС!

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

Пешеходные зоны, велосипедные дорожки, индивидуальная застройка. Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки. Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Maxi DN160 H205 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков Maxi DN160:

Также лотки MAXI при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков):
