Бетонные водоотводные лотки Maxi DN110 с внутренним уклоном


Maxi DN110 с уклоном

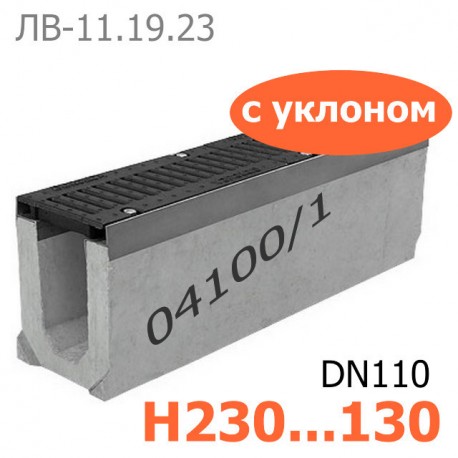

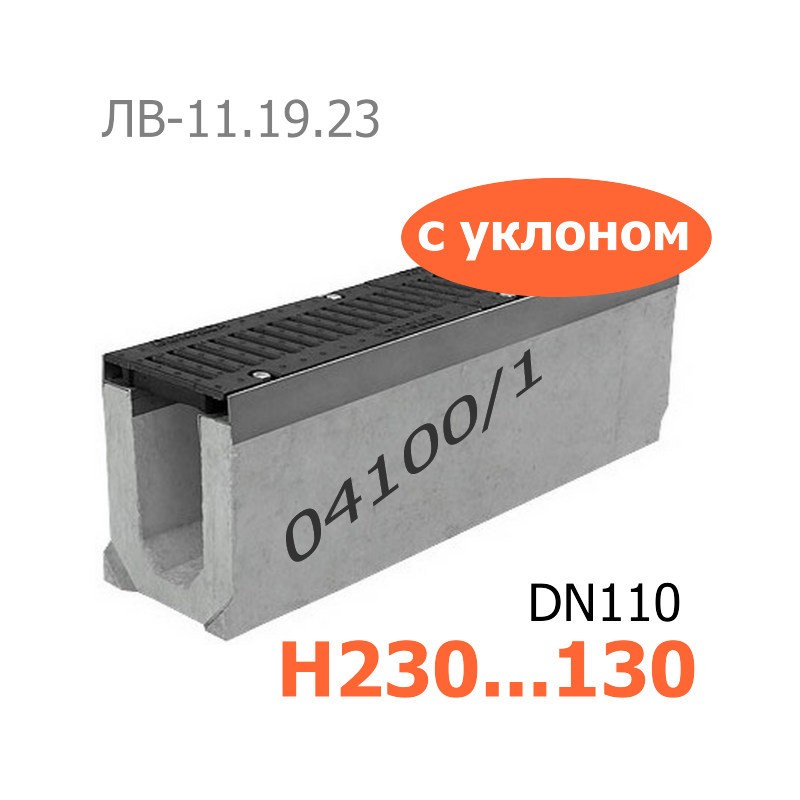

Комплект: лоток водоотводный Maxi ЛВ-11.19.23-Б бетонный с уклоном с решеткой чугунной ВЧ-50

  • Размеры (ДхШхВ), мм: 1000х190х130-230
  • Сечение: DN110
  • Артикулы: 04100/1...20
  • Поставляется в комплекте с чугунными решетками!
  • Класс нагрузки на выбор:
    D400 (до 40 тонн) и E600 (до 60 тонн)
  • Вес в сборе: от 52 кг.

Цена указана за комплект поставки.

Подробнее

200 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

11 618,00 руб

Характеристики

Название в проекты Комплект: лоток водоотводный Maxi ЛВ-11.19.23 бетонный с уклоном с решеткой чугунной ВЧ-50
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузки D400 (до 40 тонн) и E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х187х230...130
Гидравлическое сечение Ширина DN110 (110 мм)
Артикул 04100/1...20, 04104/1...20, 04102/1...20
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Особенности В комплекте: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные планки, 4 винта (крепеж).
Примечание В наборе Maxi DN110 с уклоном имеется 3 прямых лотка для увеличения общей линии каналов.
Кол-во на паллете 18 шт.

Подробнее

Лотки MAXI DN110 с переменным сечением (с уклоном)

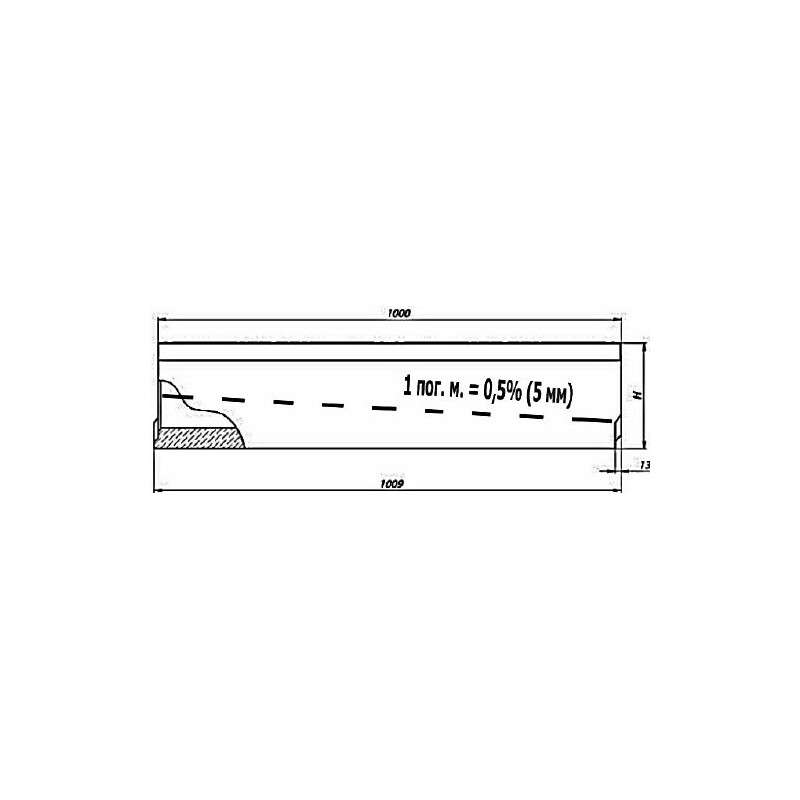

Вашему вниманию представлена сводная таблица типоразмеров водоотводных бетонных лотков Maxi имеющих ширину гидравлического сечения DN110 (110 мм) и внутренний уклон 0,5% относительно 1-го метра длины канала. Обойма насчитывает 20 лотков с уклоном с шагом 5 мм и 3 прямых лотка – благодаря такому набору, можно выкладывать различные комбинации дренажных путей.

Технические характеристики и возможные варианты комплектации лотков с уклоном Maxi такие же, как и у прямых бетонных желобов на базе Maxi ЛВ-11.19.23.

Типовая схема установки лотков Maxi с уклоном

Комплект: лоток водоотводный Maxi ЛВ-11.19.23 бетонный с уклоном с решеткой чугунной ВЧ-50, кл. E (щелевой)
Артикул Класс нагрузки Длина, мм Ширина, мм Начальная высота, мм Конечная высота, мм Вес, кг Цена за комплект
с уклоном
04100 A-E 1000 190 230 230 67,0
04100/1 A-E 1000 190 230 225 68,1 по запросу
04100/2 A-E 1000 190 225 220 67,3
04100/3 A-E 1000 190 220 215 66,4
04100/4 A-E 1000 190 215 210 65,6
04100/5 A-E 1000 190 210 205 64,7
04100/6 A-E 1000 190 205 200 63,9
04100/7 A-E 1000 190 200 195 63,0
04100/8 A-E 1000 190 195 190 62,1
04100/9 A-E 1000 190 190 185 61,3
04100/10 A-E 1000 190 185 180 60,3
04150 A-E 1000 190 180 180 58,0
04100/11 A-E 1000 190 180 175 59,4 по запросу
04100/12 A-E 1000 190 175 170 58,5
04100/13 A-E 1000 190 170 165 57,6
04100/14 A-E 1000 190 165 160 56,8
04100/15 A-E 1000 190 160 155 55,8
04100/16 A-E 1000 190 155 150 55,0
04100/17 A-E 1000 190 150 145 54,1
04100/18 A-E 1000 190 145 140 53,2
04100/19 A-E 1000 190 140 135 52,3
04100/20 A-E 1000 190 135 130 51,4
04140 A-E 1000 190 130 130 49,0

Выделенные элементы (строки) - характеристики прямых бетонных лотков серии MAXI, которые могут участвовать в общем построении линейного водоотвода вместе с лотками с внутренним уклоном!

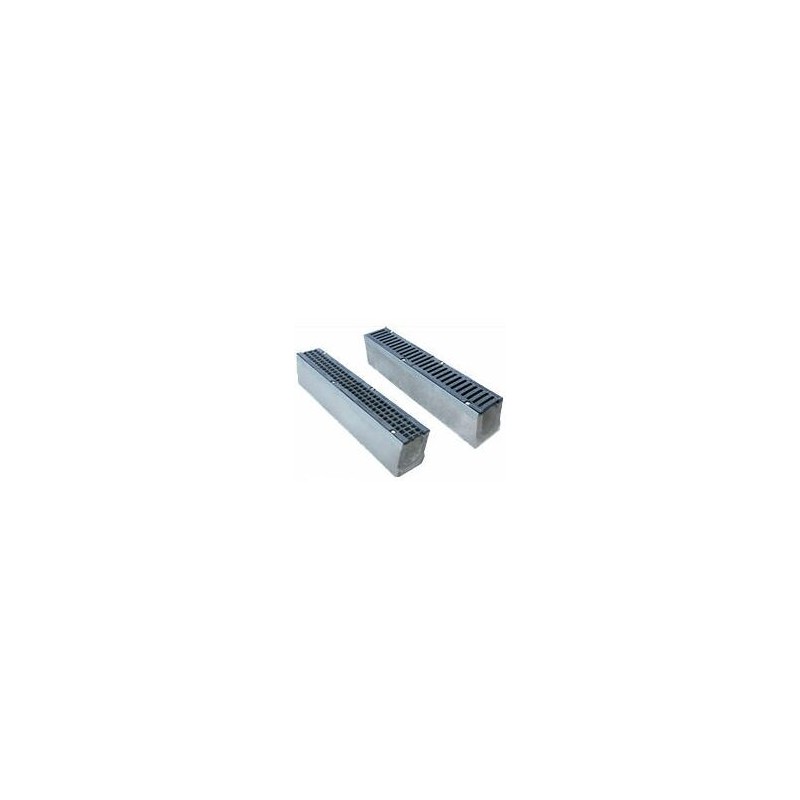

Бетонные лотки Maxi с уклоном

Комплект: лоток водоотводный Maxi ЛВ-11.19.23 бетонный с уклоном с решеткой чугунной ВЧ-50, кл. D (щелевой "Протектор")
Артикул Класс нагрузки Длина, мм Ширина, мм Начальная высота, мм Конечная высота, мм Вес, кг
04102/1...20 A-D 1000 190 230...130 69-50
Комплект: лоток водоотводный Maxi ЛВ-11.19.23 бетонный с уклоном с решеткой чугунной ВЧ-50, кл. E (ячеистой)
Артикул Класс нагрузки Длина, мм Ширина, мм Начальная высота, мм Конечная высота, мм Вес, кг
04104/1...20 A-E 1000 190 230...130 60-44
Стоимость указана за комплект системы класса Е600 (до 60 тонн/ метр квадратный). Выгодно-низкая цена, по которой можно купить водоотводные бетонные лотки с внутренним уклоном в комплекте с чугунными решетками Maxi ЛВ-11.19.23 формируется на основании общего счета. Компания производителей и поставщиков «Лига 812» поставляет усиленные бетонные ливневые лотки MAXI оптом и в розницу во все регионы нашей страны.
