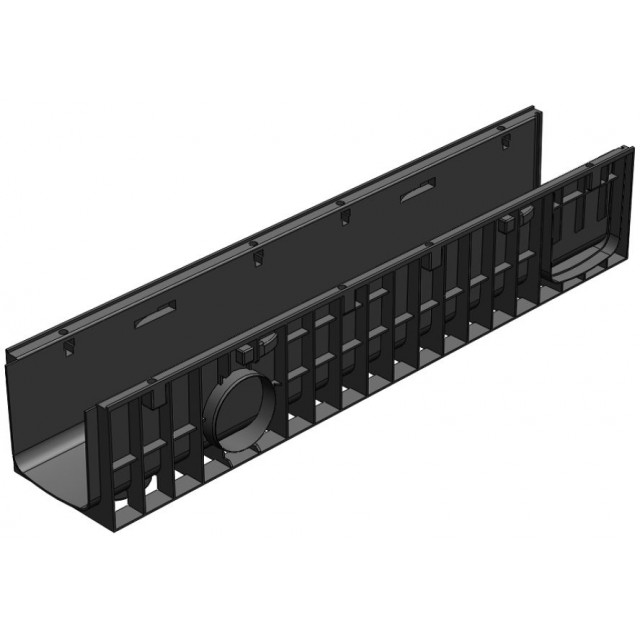

Лоток водоотводный Gidrolica Standart ЛВ-15.19,6.18,5 – пластиковый

Цена снижена! Gidrolica Standart ЛВ-15.19,6.18,5 – пластиковый Увеличить

Лоток водоотводный ЛВ-15.19,6.18,5 - пластиковый

Лоток водоотводный Gidrolica Standart ЛВ-15.19,6.18,5 - пластиковый

  • Размеры (ДхШхВ), мм: 1000х196х185
  • Сечение: DN150
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 2,41 кг.
  • Артикул: 816
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

2310 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

762,45 руб

-15%

897,00 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Standart Plus ЛВ-15.19,6.18,5 - пластиковый
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х196х185
Гидравлическое сечение Ширина DN150 (150 мм), высота 161 мм
Вес, кг 1,41
Артикул 816
Проходное сечение 232,0 см²
Пропускная способность 16,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора.
Особенности Используется когда недостаточно сечения лотков серии DN100.
Примечание Может быть усилен П-образными стальными накладками.

Подробнее

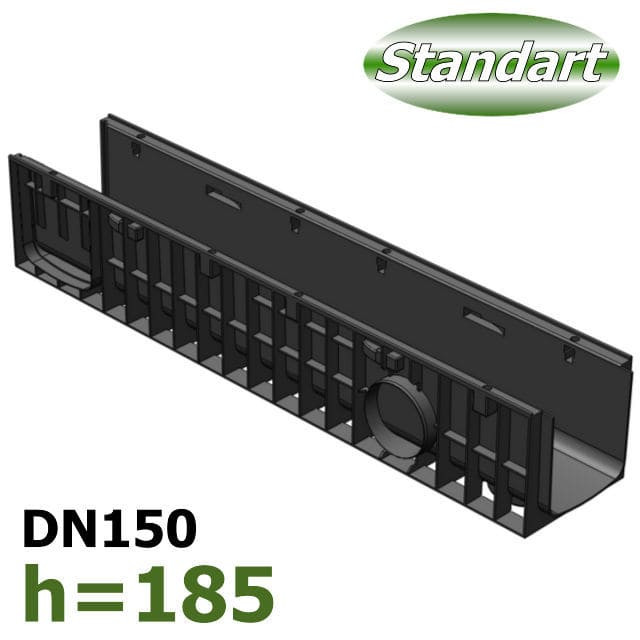

Лоток Gidrolica Standart DN150 H185

Самый большой по высоте типоразмер в промежуточной серии ливневых пластиковых каналов Gidrolica Standart с шириной гидравлического сечения 150 мм (DN150). Имея высоту 185 мм (H185), лоток водоотводный Gidrolica Standart ЛВ-15.19,6.18,5 – пластиковый обладает повышенной пропускной способностью воды. Применяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора. Используется когда недостаточно сечения лотков серии DN100. При каскадном построении поверхностного водоотвода может использоваться как вторая ступень каскада.

В системе предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра), а также боковые горизонтальные отводы под трубку Ø100 мм. В зависимости от условий эксплуатации и предполагаемых нагрузок на ливневый лоток, дополнительно можно выбрать ливневую решетку: пластиковую, стальную или чугунную.

Пластиковые ливневые лотки этой серии могут быть усилены до кл. C250 (25 тонн) П-образными стальными накладками (см. артикул 8164)

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-15.19,6.18,5 - пластиковый

Название с 2014 года:
Лоток водоотводный Gidrolica Standart ЛВ-15.19,6.18,5 - пластиковый

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

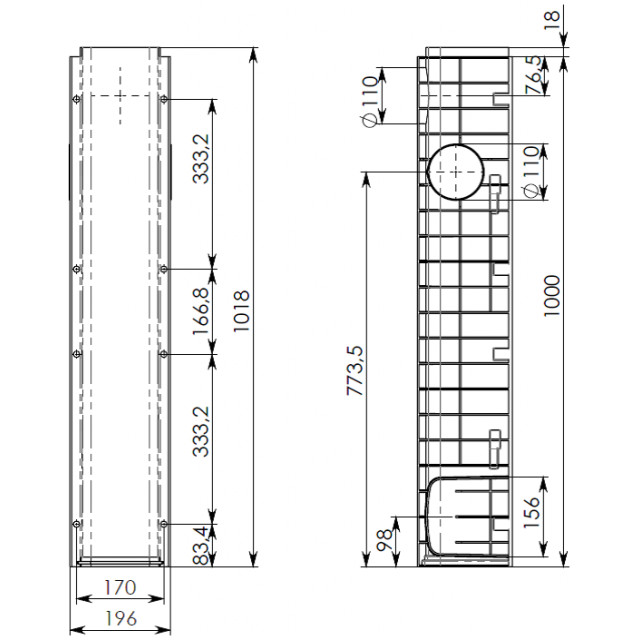

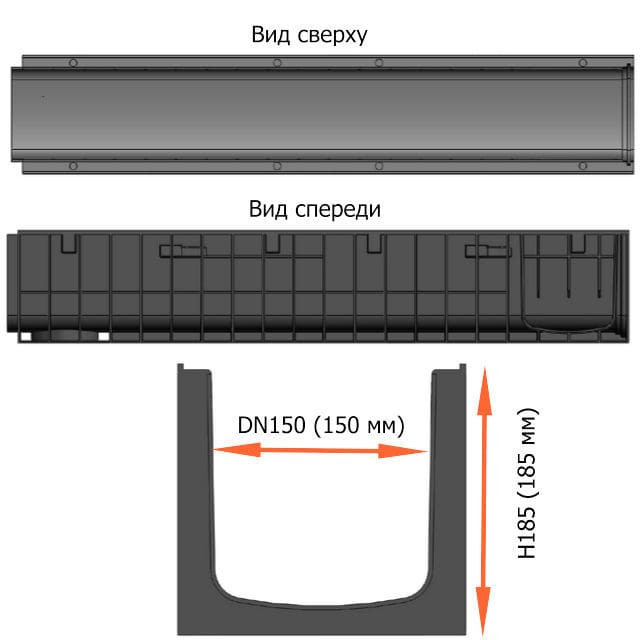

Чертежный вид лотка Gidrolica Standart DN150 H185

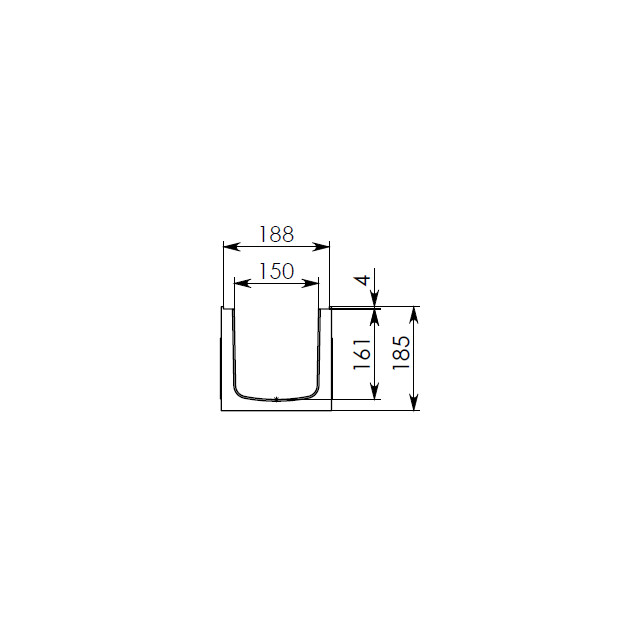

ЧертежЧертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart DN150 H185 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart DN150 H185

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart DN150 H185 и трубы Ø110 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

2 (два) типоразмера Gidrolica Standart DN150

DN150 H100
DN150 H185

Интересные гидравлические характеристики

лоток водоотводный Gidrolica Standart ЛВ-15.19,6.18,5 - пластиковый Проходное сечение, см² Пропускная способность, л/сек
232,0 16,6

Цена на пластиковый лоток Gidrolica Standart ЛВ-15.19,6.18,5 указана рекомендованная розничная с учетом НДС. У нас Вы можете купить ливневый лоток по выгодно-низкой цене. Мы отправим систему на строительный объект в любую точку страны!

Ссылки по теме:

Пластиковые лотки

Лотки Gidrolica Standart

Монтаж пластиковых лотков

Загрузки

Gidrolica Standart арт. 816

Чертёж водоотводного пластикового лотка арт. 816

Загрузки (96.81k)
