Лоток ЛВ-30.38.48 пластиковый

834

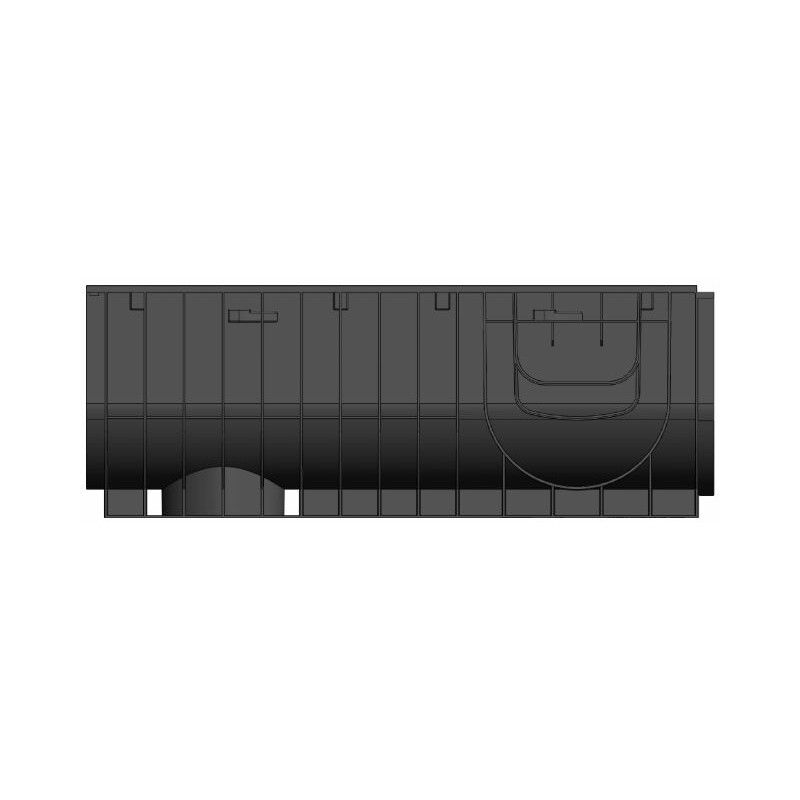

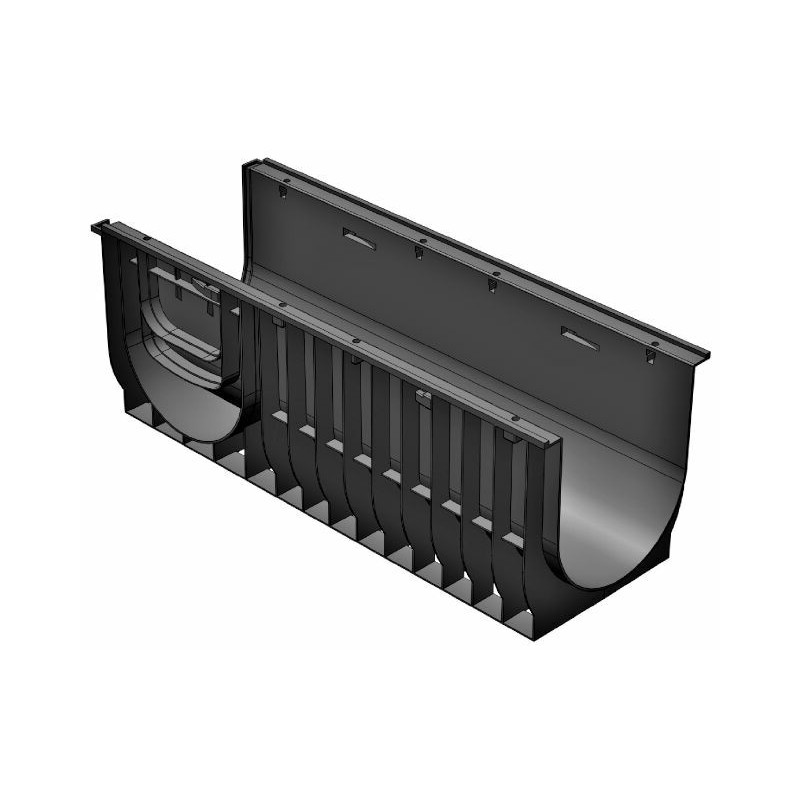

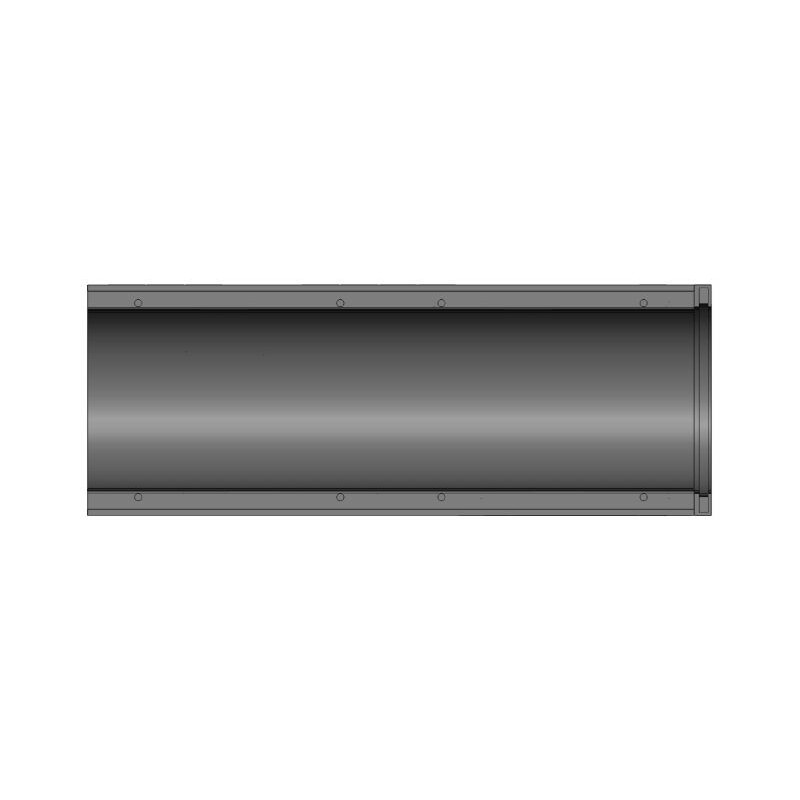

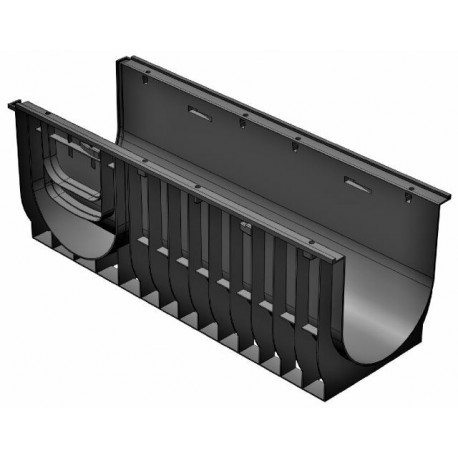

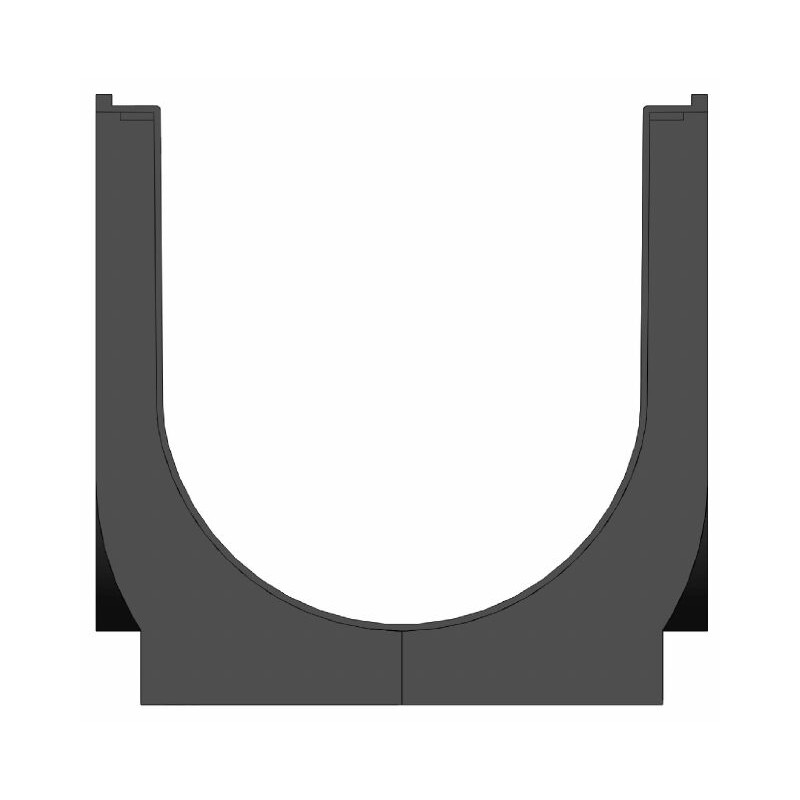

Лоток водоотводный Gidrolica Standart ЛВ-30.38.48 пластиковый

  • Размеры (ДхШхВ), мм: 1000х380х480
  • Сечение: DN300
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 9,6 кг.
  • Артикул: 834
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

760 товаров

в наличии на складе

Гарантия качества
Гарантия качества производителя
Сертификация
Сертификация по 9001-2015

4 732,08 руб

-15%

5 567,15 руб

DN300
C (до 25 тонн)
1000
301-420
301-500

Характеристики

Название в проекты Лоток водоотводный Gidrolica Standart ЛВ-30.38.48 – пластиковый
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х380х480
Гидравлическое сечение Ширина DN300 (300 мм), высота 423 мм
Вес, кг 9,6
Артикул 834
Проходное сечение 725,9 см²
Пропускная способность 81,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора.
Особенности Возможно угловое соединение с другими каналами. Наличие вертикального слива.
Примечание Дополнительно может комплектоваться ливневыми решетками: чугунными (ВЧ 50), пластиковыми или стальными оцинкованными.

Подробнее

Лоток Gidrolica Standart DN300 H480

Завершает серию дренажных каналов шириной гидравлического сечения DN300 (300 мм) - Лоток водоотводный Gidrolica Standart ЛВ-30.38.48 пластиковый, имеющий габаритную высоту H480 (480 мм). Таким образом, можно обеспечить построение ливневки методом каскада, где будут участвовать крупноформатные желоба с высотами 280, 380 и 480 мм.

Пропускная способность представленного канала имеет средний показатель: 81,6 л/сек. при выдержанном уклоне линии лотков 0,5%, т.е. 5 мм на один погонный метр линейного водоотвода. По истине, огромных размеров пластиковый дренажный лоток Gidrolica Standart DN300 H480 – это надежный водоотвод для территорий с большой площадью сбора дождевой воды. Лоток, дополнительно, может быть укомплектован водоприемными решетками: чугунными (ВЧ 50), стальными оцинкованными и ячеистыми пластиковыми решетками. Интересно, что пластиковые решетки из этой серии могут выдерживать нагрузки до класса C250 (25 тонн/ м. кв.).

В конструкции лотка предусмотрен вертикальный водоотвод (вертикальный патрубок для соединения с трубой 160-ого и 200-ого диаметра).

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

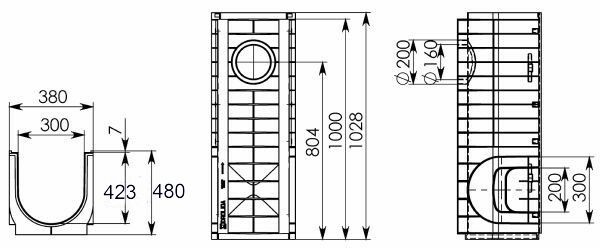

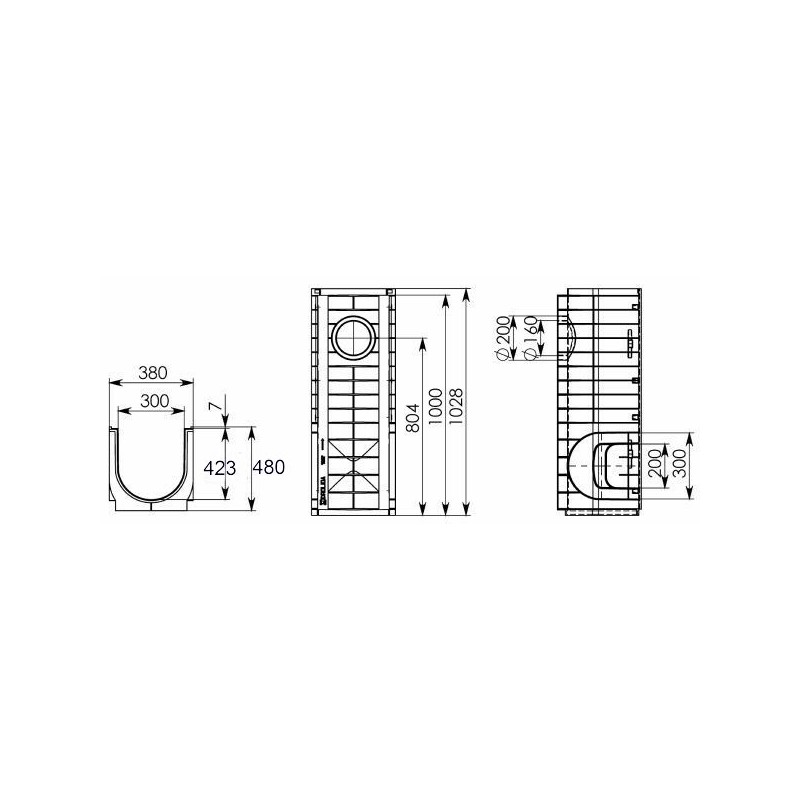

Чертежный вид лотка Gidrolica Standart DN300 H480

Чертеж Gidrolica Standart DN300 H480

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart DN300 H480 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart ЛВ-30.38.48 и труб Ø160 и 200 мм:

Схема построения

Другие типоразмеры Gidrolica Standart DN300

ПереходDN300 H280 DN300 H380 DN300 H480

Цена на пластиковый лоток водоотводный Gidrolica Standart ЛВ-30.38.48 указана рекомендованная розничная с учетом НДС. У нас Вы можете купить системы водоотводных лотков по выгодно-низкой цене. Мы отправим готовые конструкции на строительный объект в Санкт-Петербурге и других регионах страны!
