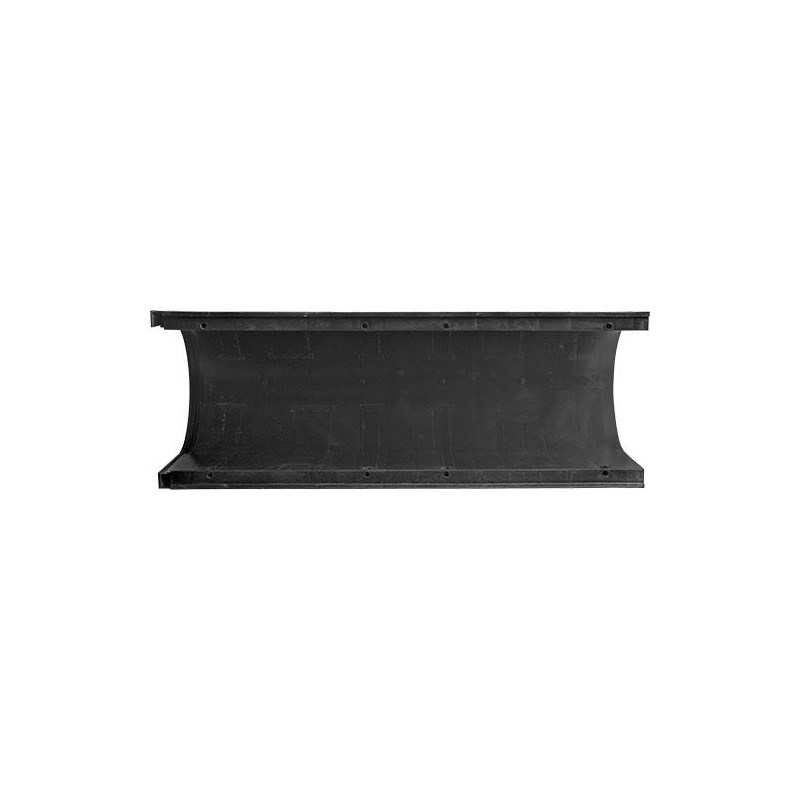

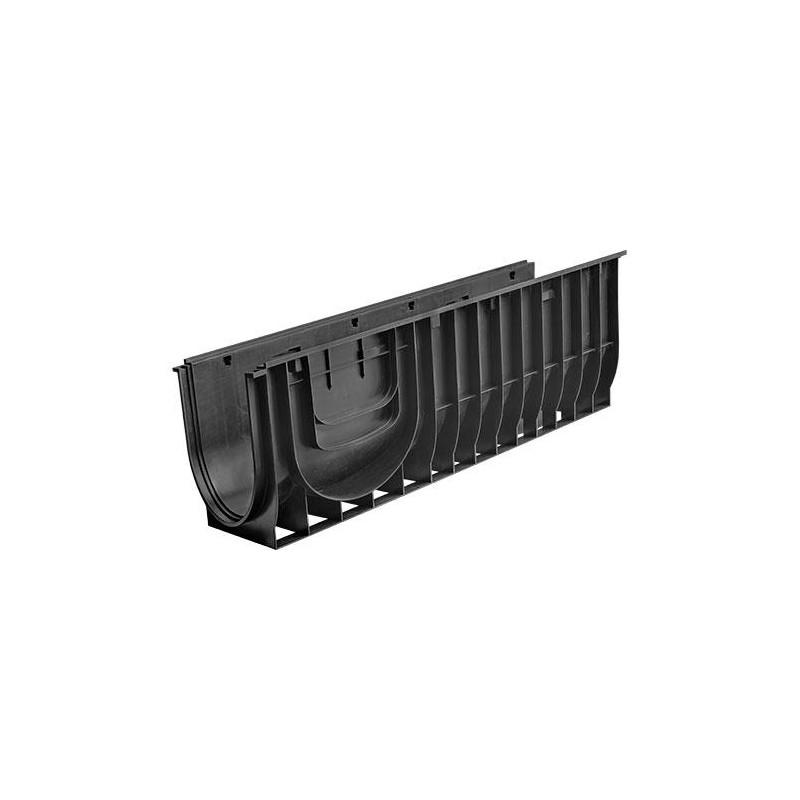

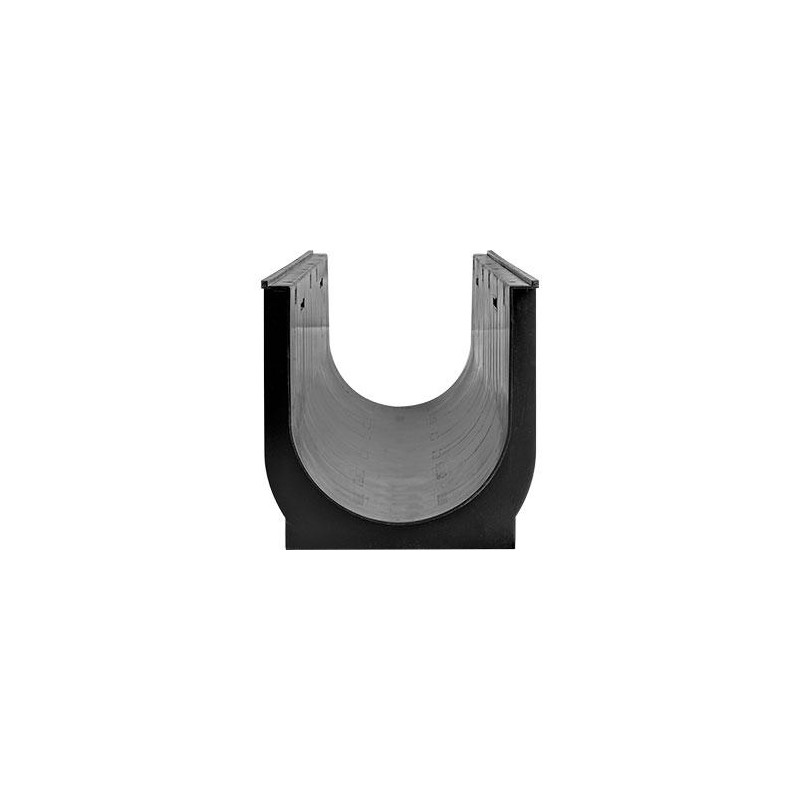

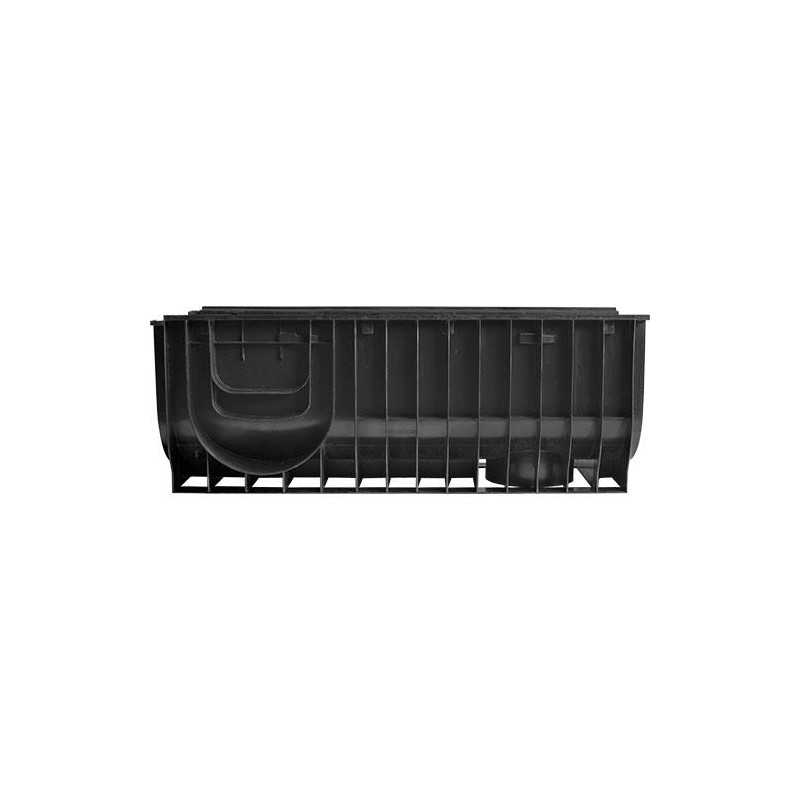

Лоток водоотводный Gidrolica Standart ЛВ-30.38.38 – пластиковый


Лоток водоотводный ЛВ-30.38.38 - пластиковый

Лоток водоотводный Gidrolica Standart ЛВ-30.38.38 – пластиковый

  • Размеры (ДхШхВ), мм: 1000х380х380
  • Сечение: DN300
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 6,85 кг.
  • Артикул: 830
  • Дополнительно комплектуется ливневыми решетками!

Цена указана за штуку.

Подробнее

2264 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 621,85 руб

-15%

4 261,00 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Standart ЛВ-30.38.38 – пластиковый
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х380х380
Гидравлическое сечение Ширина DN300 (300 мм), высота 323 мм
Вес, кг 6,85
Артикул 830
Проходное сечение 675,9 см²
Пропускная способность 73,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора.
Особенности Возможно угловое соединение с другими каналами. Наличие вертикального слива.
Примечание Дополнительно может комплектоваться ливневыми решетками: чугунными (ВЧ 50) или стальными оцинкованными.

Подробнее

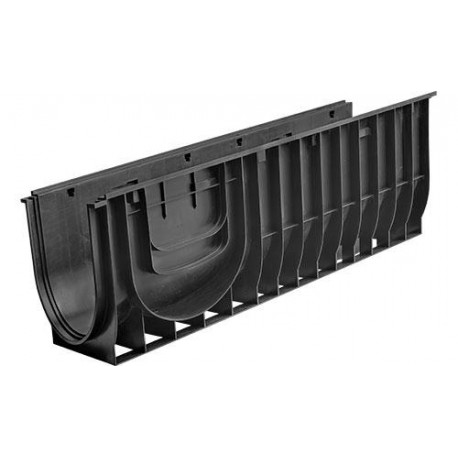

Лоток Gidrolica Standart DN300 H380

Единственный представитель среди самых крупных пластиковых каналов с шириной гидравлического сечения 300 мм (DN300) от признанного лидера по разработкам и производству материалов поверхностного водоотвода. Лоток водоотводный Gidrolica Standart ЛВ-30.38.38 – пластиковый имеет габаритную высоту 380 мм (H380) и способен пропускать до 73,6 литров в секунду при уклоне 0,5% на 1 метр линии канала! Такие действительно внушительные, для системы общего назначения, показатели востребованы, в первую очередь, при подготовке ливневой канализации в местах с большой площадью водосбора. Количество и расположение ребер жесткости нарочито говорит о том, что система готова к высоким нагрузкам - до класса C250 (до 25 тонн).

Водоотводный лоток Gidrolica Standart DN300 H380 дополнительно может комплектоваться ливневыми решетками: чугунными (ВЧ 50) или стальными оцинкованными. В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 160-ого и 200-ого диаметра).

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-30.38.38 - пластиковый

Название с 2014 года:
Лоток водоотводный Gidrolica Standart ЛВ-30.38.38 – пластиковый

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

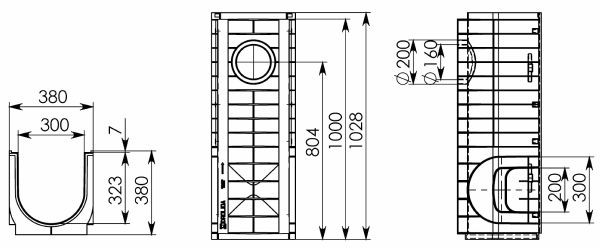

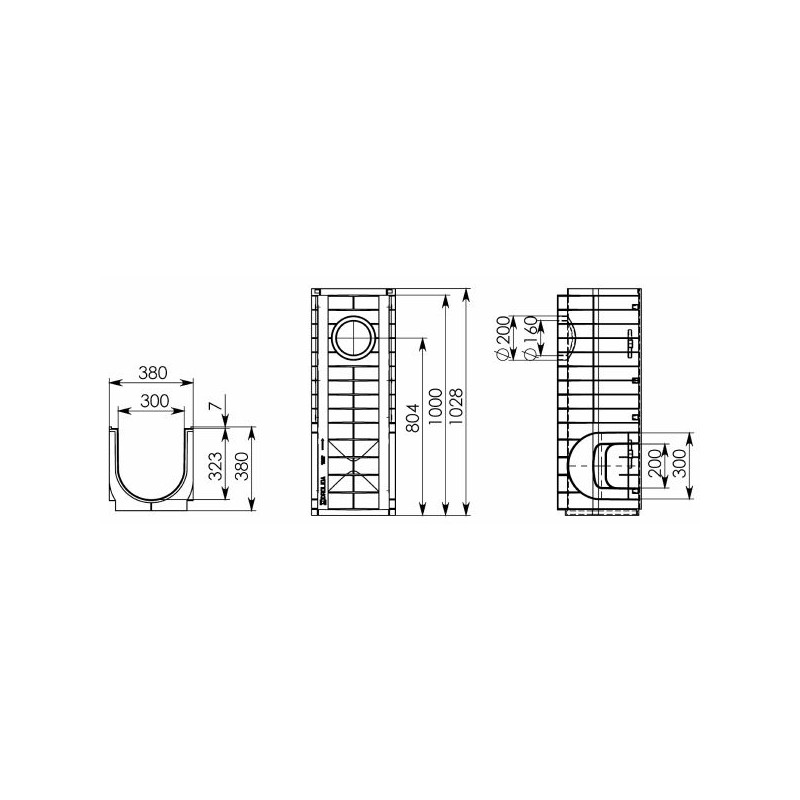

Чертежный вид лотка Gidrolica Standart DN300 H380

Чертеж

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart DN300 H380 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart DN300 H380

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart DN300 H380 и труб Ø160 и 200 мм:

Схема построения

Гидравлические характеристики

Лоток водоотводный Gidrolica Standart ЛВ-30.38.38 – пластиковый Проходное сечение, см² Пропускная способность, л/сек
675,9 73,6

Другие типоразмеры Gidrolica Standart DN300

ПереходDN300 H280 DN300 H380 DN300 H480

Цена на пластиковый лоток водоотводный Gidrolica Standart ЛВ-30.38.38 указана рекомендованная розничная с учетом НДС. У нас Вы можете купить системы водоотводных лотков по выгодно-низкой цене. Мы отправим готовые конструкции на строительный объект в Санкт-Петербурге и других регионах страны!
