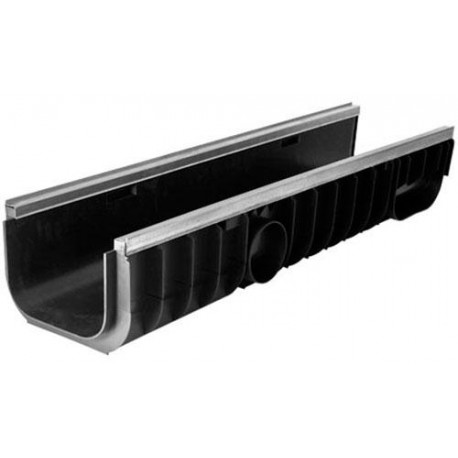

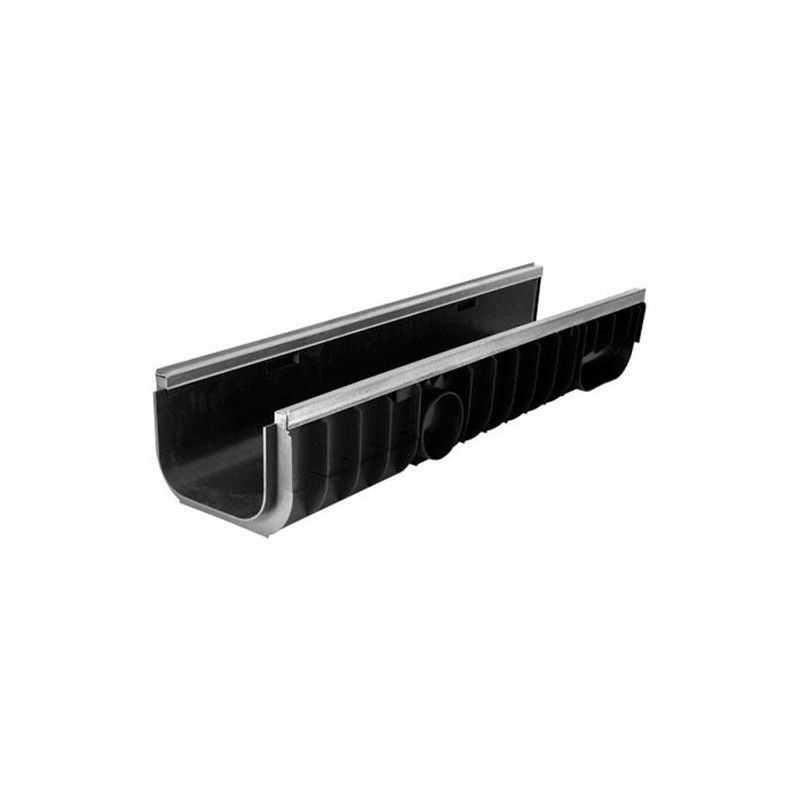

Лоток водоотводный Gidrolica Standart Plus ЛВ-15.19,6.18,5 - пластиковый (усиленный)

Цена снижена! Gidrolica Standart Plus ЛВ-15.19,6.18,5 - пластиковый (усиленный) Увеличить

Лоток водоотводный ЛВ-15.19,6.18,5 - пластиковый (усиленный)

Лоток водоотводный Gidrolica Standart Plus ЛВ-15.19,6.18,5 - пластиковый (усиленный)

  • Размеры (ДхШхВ), мм: 1000х198х187
  • Сечение: DN150
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 3,6 кг.
  • Артикул: 8164
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

540 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 418,31 руб

-10%

1 575,90 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Standart Plus ЛВ-15.19,6.18,5 - пластиковый (усиленный)
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х198х187
Гидравлическое сечение Ширина DN150 (150 мм), высота 166 мм.
Вес, кг 3,6
Артикул 8164
Проходное сечение 232,0 см²
Пропускная способность 16,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора.
Особенности Самый большой лоток в серии DN150
Примечание Дренажный лоток усилен П-образными стальными оцинкованными насадками.

Подробнее

Лоток Gidrolica Standart Plus DN150 H185

В серии каналов Gidrolica Standart Plus – это самый крупный дренажный пластиковый лоток, который имеет высоту 185 мм (H185) и ширину гидравлического сечения 150 мм (DN150). Применяется для частных домовладений, пешеходных и проезжих зон со средней и повышенной площадью водосбора. Используется, когда недостаточно сечения лотков серии DN100. При каскадном построении линейного водоотвода, лоток водоотводный Gidrolica Standart Plus ЛВ-15.19,6.18,5 - пластиковый (усиленный) может использоваться как вторая ступень каскада.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра), а также боковые горизонтальные отводы под трубку Ø100. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную.

Дренажные лотки пластиковые этой модификации являются усиленной версией артикула 816 в системе поверхностного водоотвода.

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-15.19,6.18,5 - пластиковый (усиленный)

Название с 2014 года:
Лоток водоотводный Gidrolica Standart Plus ЛВ-15.19,6.18,5 - пластиковый (усиленный)

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

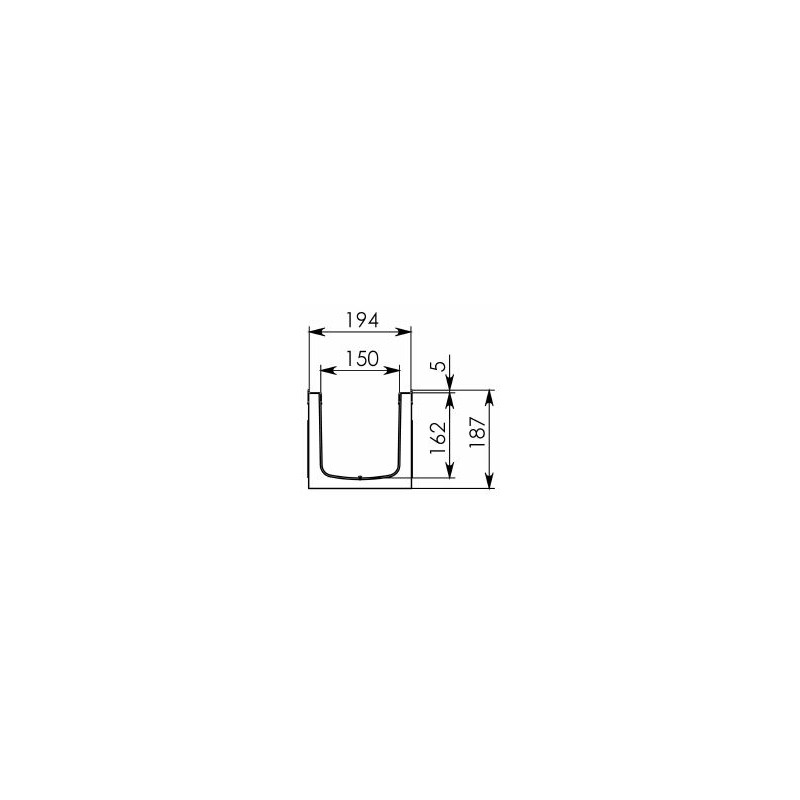

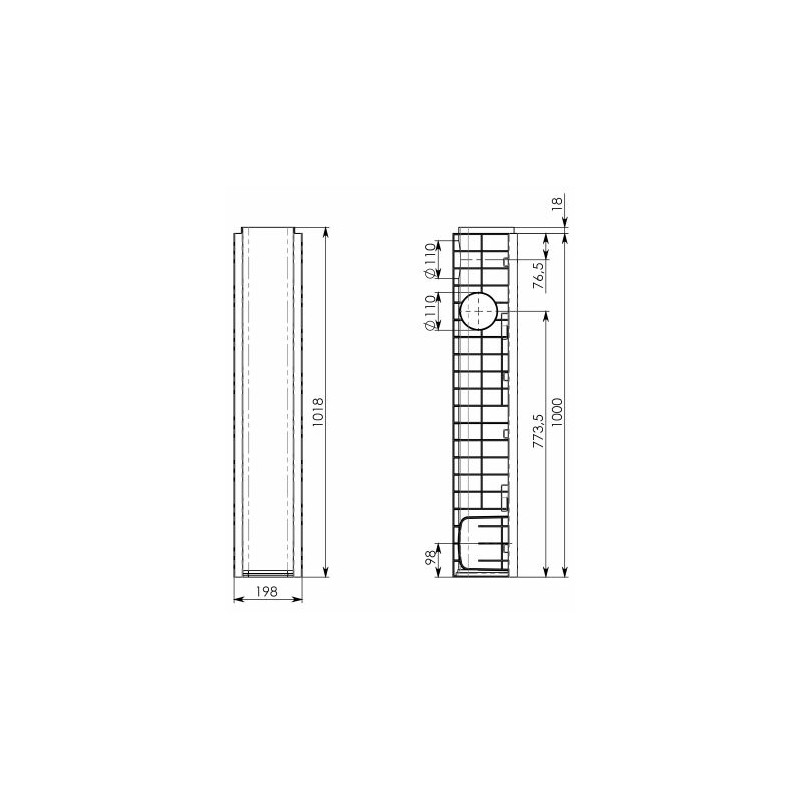

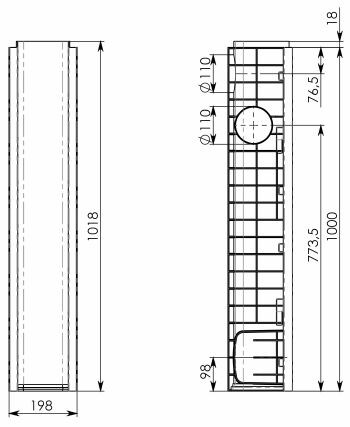

Чертежный вид лотка Gidrolica Standart Plus DN150 H185

ЧертежЧертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart Plus DN150 H185 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart Plus DN150 H185

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart Plus DN150 H185 и трубы Ø110 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

2 (два) типоразмера Gidrolica Standart Plus DN150

DN150 H100
DN150 H185

Интересные гидравлические характеристики

Лоток водоотводный Gidrolica Standart Plus ЛВ-15.19,6.18,5 - пластиковый (усиленный) Проходное сечение, см² Пропускная способность, л/сек
232,0 16,6

Цена на пластиковый лоток Gidrolica Standart Plus ЛВ-15.19,6.18,5 указана рекомендованная розничная с учетом НДС. У нас Вы можете купить дренажный лоток по выгодно-низкой цене. Мы отправим систему на строительный объект в любую точку страны!
