Лоток ЛВ-10.14,5.08 пластиковый (DN100 H80)

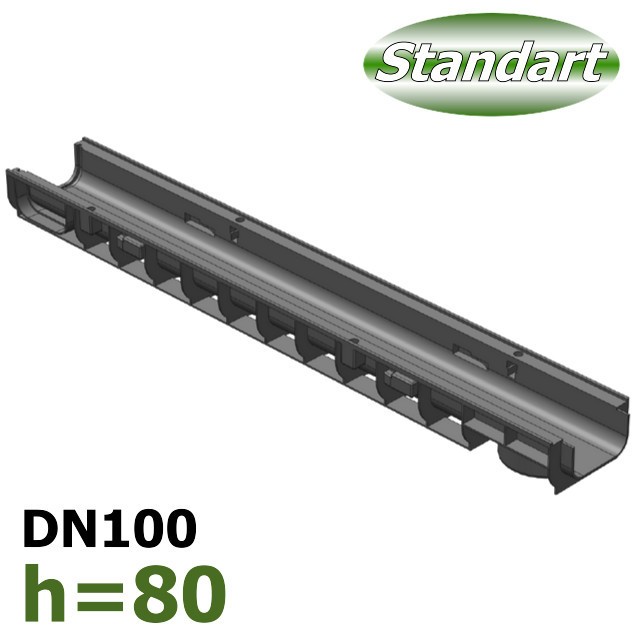

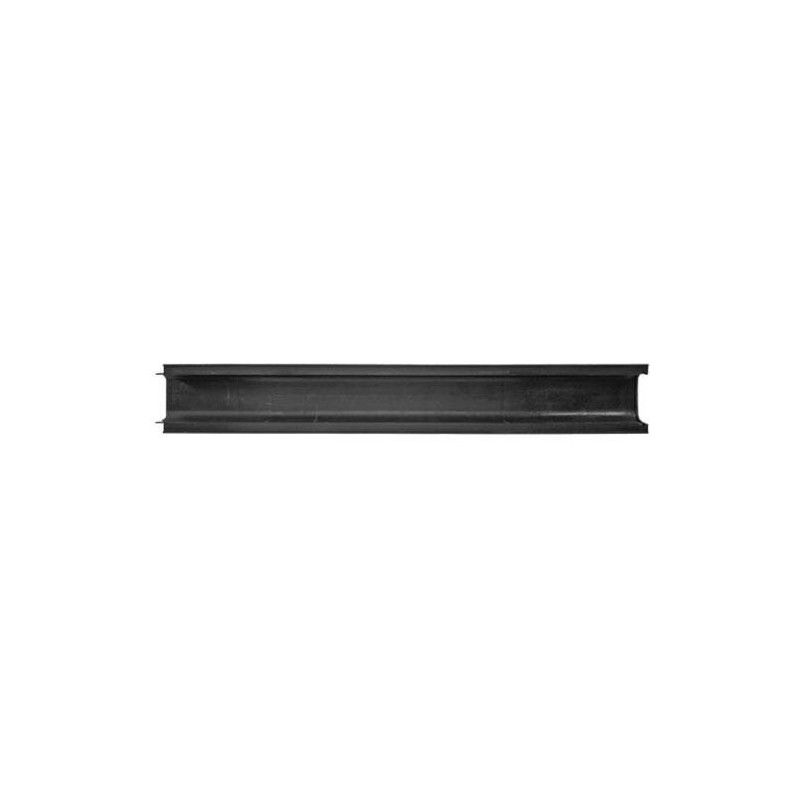

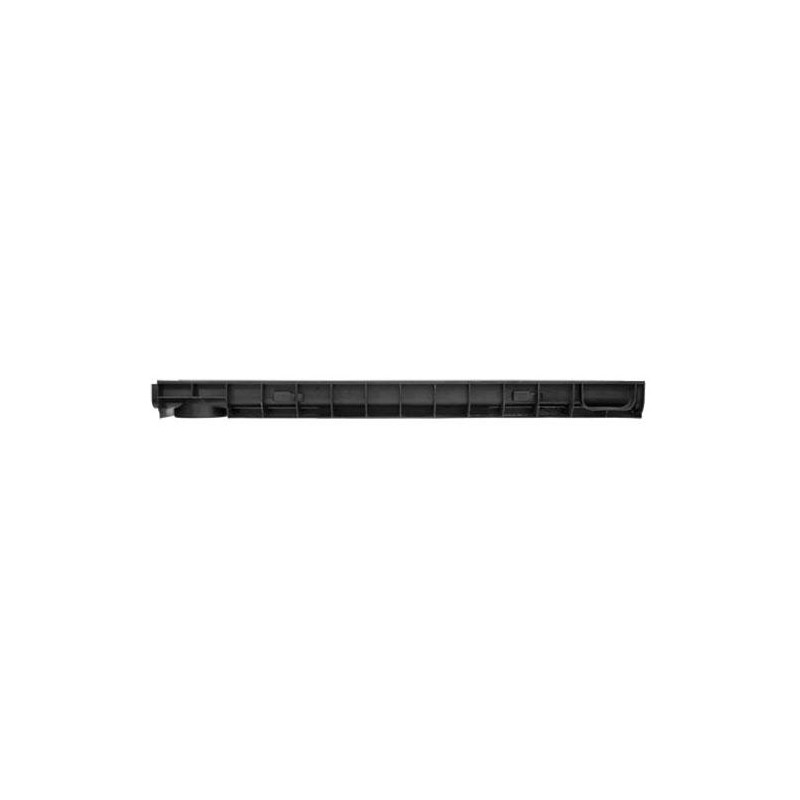

Лоток Gidrolica Standart DN100 H80

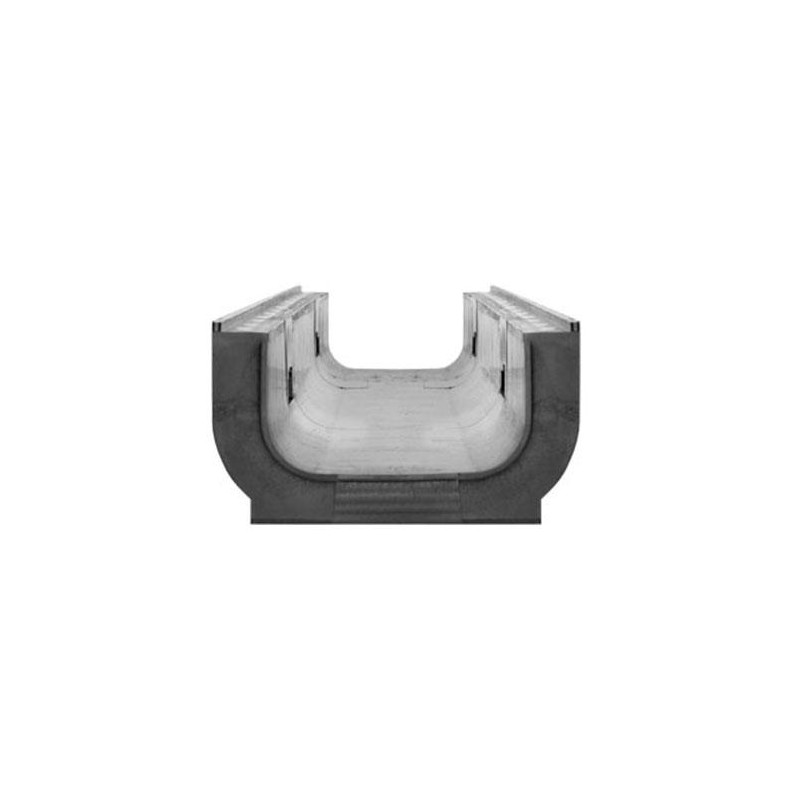

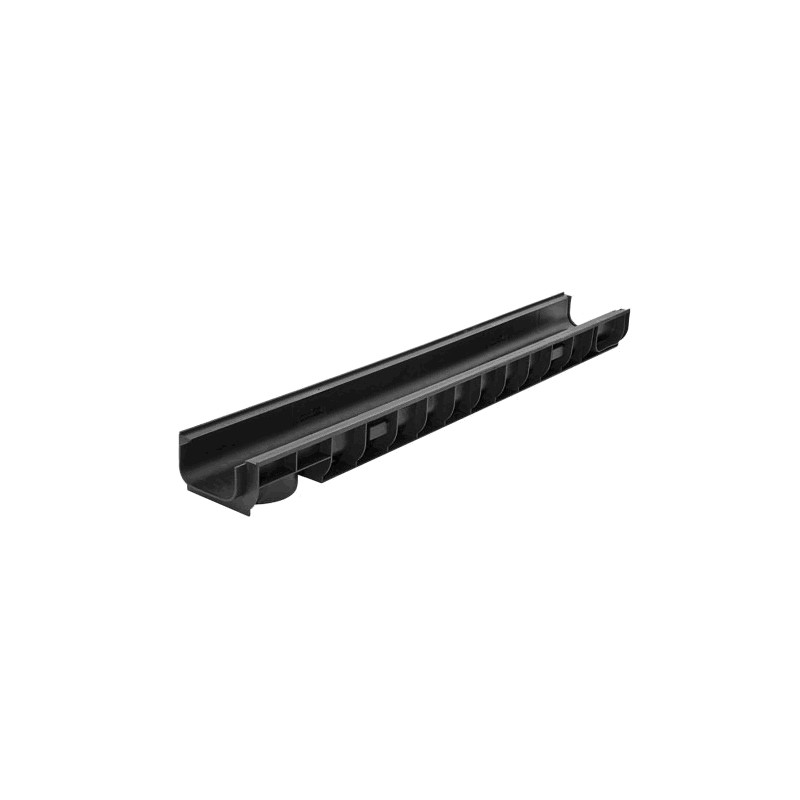

Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.08 - пластиковый - это второй по величине канал в серии. Имеет ширину гидравлического сечения 100 мм (DN100) и высоту 80 мм (H80). Применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, для оборудования эксплуатируемых кровель.

Особенностью ливневого лотка пластикового Gidrolica Standart DN100 H80 является его малая высота - мелкосидящий канал, предназначенный для установки в местах, где высота заложения ограничена по высоте. В случае каскадной компоновки может использоваться как первая ступень каскада лотков DN100.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Несмотря на небольшую высоту лотка крепеж (крепление решетки), в виде поперечной планки, не препятствует прохождению потока воды.

Ливневые лотки пластиковые этой серии могут быть усилены до кл. C250 (25 тонн) П-образными стальными накладками (артикул 8034)

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Весь модельный ряд в сечении 100 мм насчитывает 6 типов отличающихся по высоте лотков: 60, 80, 100, 120, 135, 185 мм. Полную информацию о типоразмерах можно узнать на странице категории Gidrolica Standart.

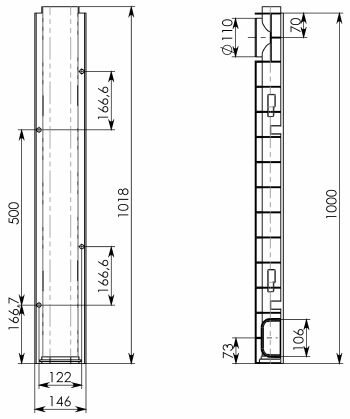

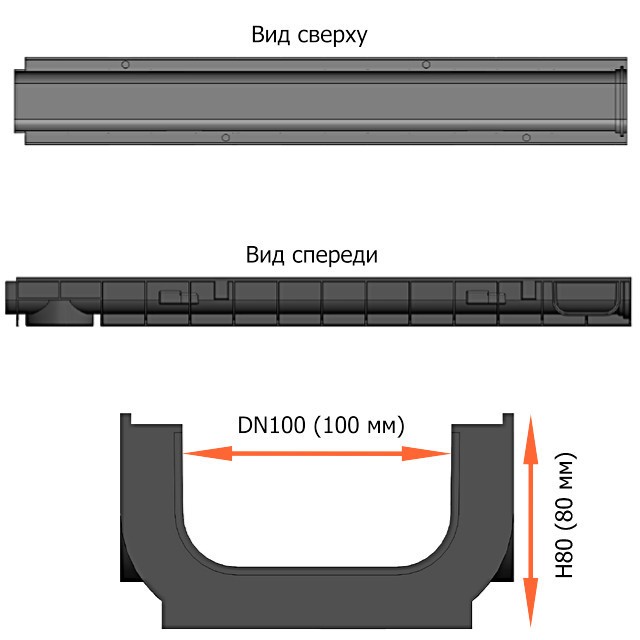

Чертежный вид лотка Gidrolica Standart DN100 H80

Схемы построения

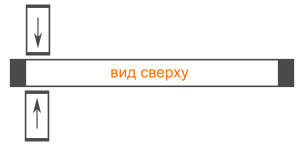

Точки входа для углового соединения лотков Gidrolica Standart DN100 H80 - две точки соединения (по одному специальному пазу с каждой стороны):

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart DN100 H80 и трубы Ø110 мм:

Сброс воды через пескоуловитель. Подключаются 110-ая или 160-ая трубы:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков:

Ссылки по теме:

Пластиковые лотки

Монтаж пластиковых лотков

Видео: лоток водоотводный ЛВ-10.14,5.08 пластиковый

Мы продолжаем видеообзоры дренажных систем поверхностного типа, рассматривая конструкции пластиковых водоотводов общего назначения с сечением 100 мм. В предложенном видео мы уделим внимание второму по высоте каналу в серии, который относится к разряду мелкосидящих лотков пригодных для использования на территориях с небольшой площадью водосбора – это лоток водоотводный DN100 H80. Данная модель, чаще всего применяется как промежуточное звено в цепочке перепадов, если речь идет о каскадном построении линейного дренажа.

Добавим, что представленный лоток водоотводный Gidrolica Standart ЛВ-10.14,5.08 пластиковый далеко не самая популярная модель в семействе. Это связано с нежеланием торговых точек иметь в арсенале расширенную номенклатуру…
