Лоток ЛВ-30.38.28 пластиковый

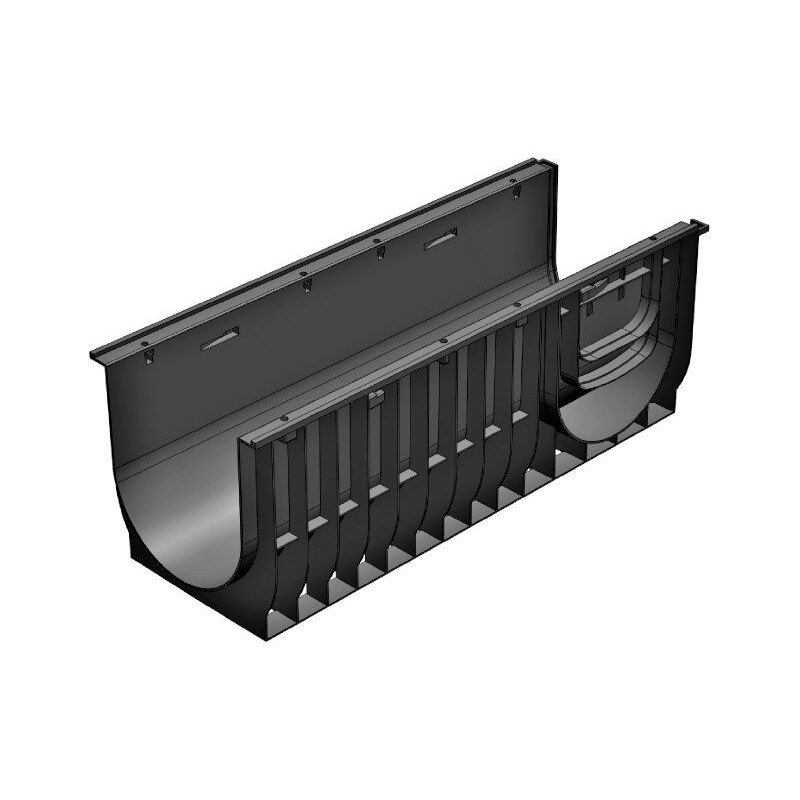

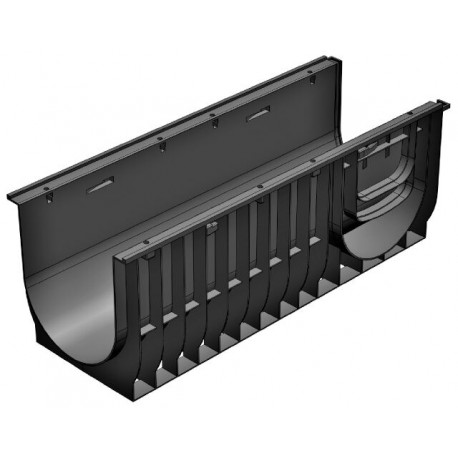

Лоток водоотводный Gidrolica Standart ЛВ-30.38.28 пластиковый

  • Размеры (ДхШхВ), мм: 1000х380х280
  • Сечение: DN300
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 7,1 кг.
  • Артикул: 832
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

2279 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 364,37 руб

-15%

5 134,55 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Standart ЛВ-30.38.28 – пластиковый
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х380х280
Гидравлическое сечение Ширина DN300 (300 мм), высота 223 мм
Вес, кг 7,1
Артикул 832
Проходное сечение 625,9 см²
Пропускная способность 68,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора.
Особенности Возможно угловое соединение с другими каналами. Наличие вертикального слива.
Примечание Дополнительно может комплектоваться ливневыми решетками: чугунными (ВЧ 50), пластиковыми или стальными оцинкованными.

Подробнее

Лоток Gidrolica Standart DN300 H280

Новинка 2016 года - Лоток водоотводный Gidrolica Standart ЛВ-30.38.28 пластиковый шириной гидравлического сечения DN300 (300 мм) и габаритной высотой H280 (280 мм). Теперь он первый среди трех типоразмеров этого сечения доступных к проектированию и заказам.

Пропускная способность канала отмечена показателем: 68 литров в секунду на 1 погонный метр лотков при естественном уклоне – 0,5% (5 мм). Внушительные гидравлические характеристики позволяют использовать пластиковый ливневый лоток DN300 H280 в местах с большой площадью водосбора. Желоб дополнительно может быть укомплектован водоприемными решетками: чугунными (ВЧ 50), стальными оцинкованными и ячеистыми пластиковыми решетками. Отметим, что пластиковые решетки из этой серии могут выдерживать нагрузки до класса C250 (25 тонн/ м. кв.).

В конструкции лотка предусмотрен вертикальный водоотвод (вертикальный патрубок для соединения с трубой 160-ого и 200-ого диаметра).

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

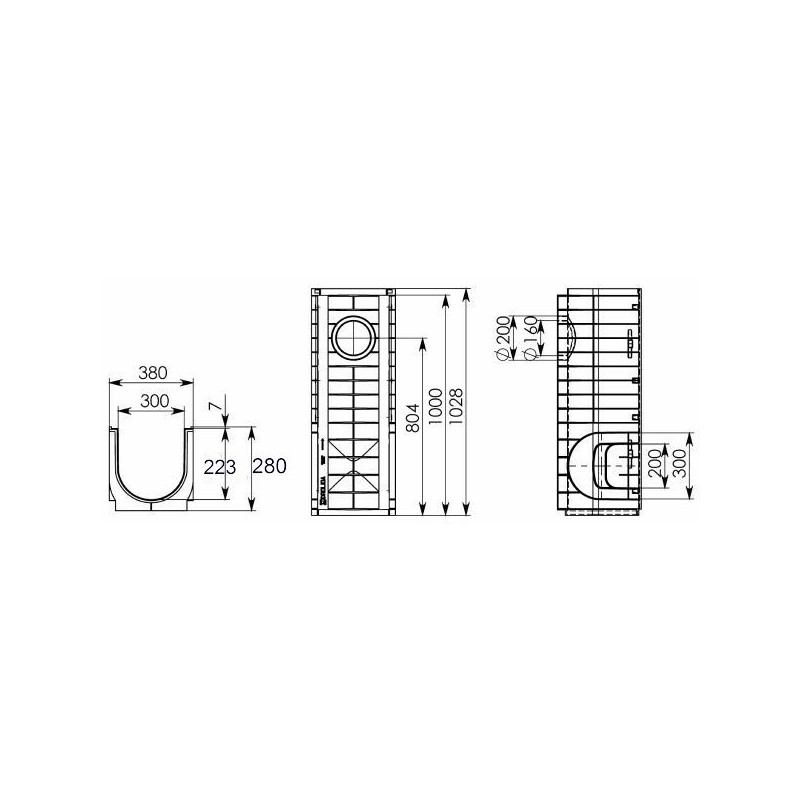

Чертежный вид лотка Gidrolica Standart DN300 H280

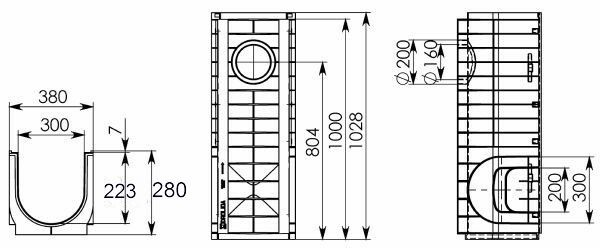

Чертеж Gidrolica Standart DN300 H280

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart DN300 H280 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart ЛВ-30.38.28 и труб Ø160 и 200 мм:

Схема построения

Другие типоразмеры Gidrolica Standart DN300

ПереходDN300 H280 DN300 H380 DN300 H480

Цена на пластиковый лоток водоотводный Gidrolica Standart ЛВ-30.38.28 указана рекомендованная розничная с учетом НДС. У нас Вы можете купить системы водоотводных лотков по выгодно-низкой цене. Мы отправим готовые конструкции на строительный объект в Санкт-Петербурге и других регионах страны!
