Gidrolica Standart ЛВ-10.14,5.10 - лоток водоотводный пластиковый

Цена снижена! Лоток ЛВ-10.14,5.10 пластиковый (DN100 H100) Увеличить

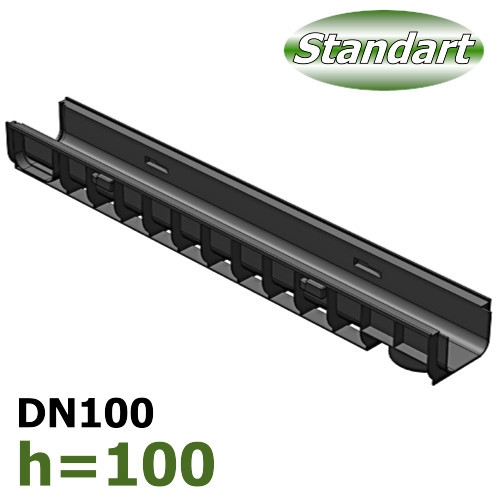

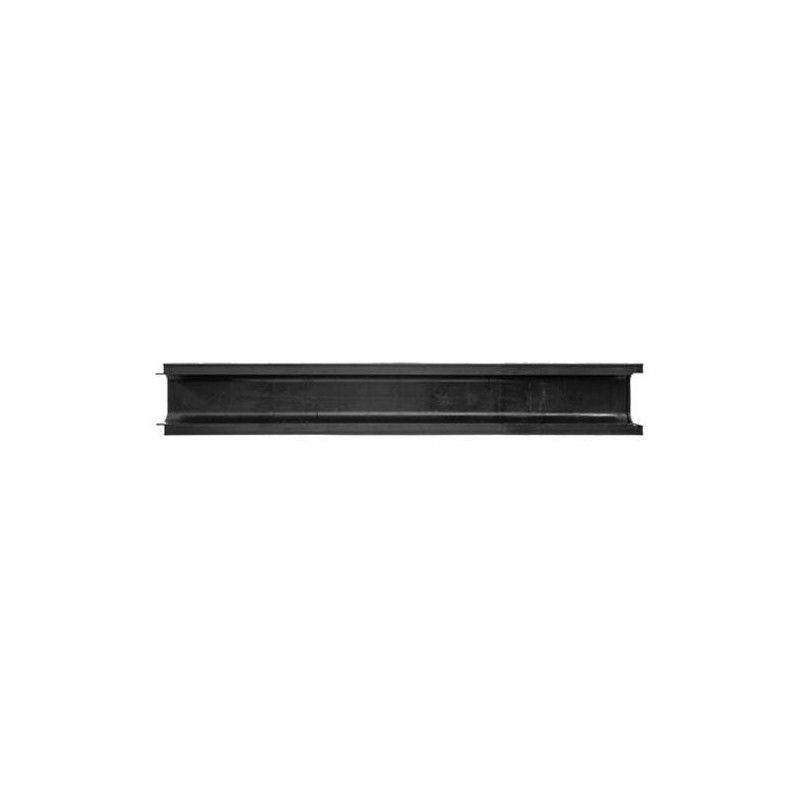

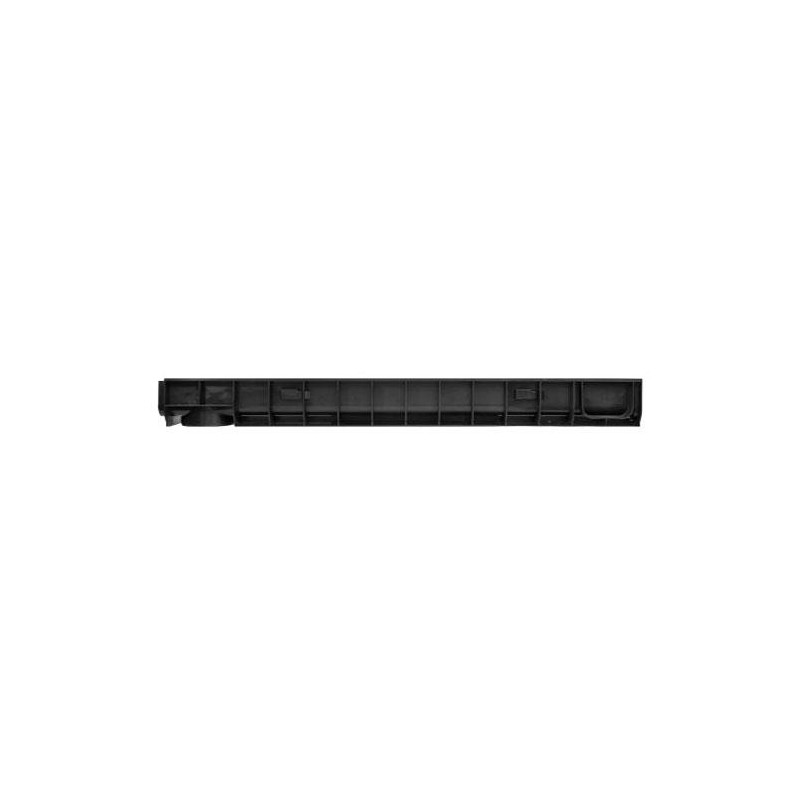

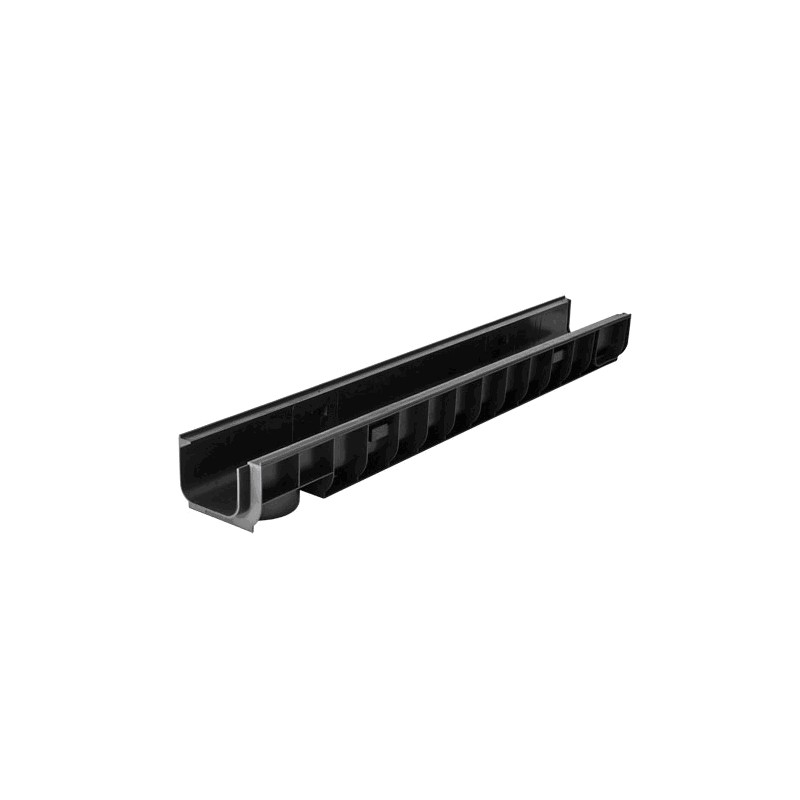

Лоток ЛВ-10.14,5.10 пластиковый (DN100 H100)

Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.10 пластиковый

  • Размеры (ДхШхВ), мм: 1000х145х100
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 1,4 кг.
  • Артикул: 804
  • Дополнительно комплектуется ливневыми решетками!

Цена указана за штуку.

Подробнее

2204 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

365,00 руб

486,00 руб

-121,00 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.10 - пластиковый
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х145х100
Гидравлическое сечение Ширина DN100 (100 мм), высота 73 мм.
Вес, кг 1,4
Артикул 804
Проходное сечение 70,9 см²
Пропускная способность 3,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для пешеходных и проезжих зон, частных территорий и домовладений
Особенности Наличие вертикального водослива. Лоток соединяется с трубой Ø110 мм.
Примечание Может быть усилен П-образными стальными накладками
Кол-во на паллете 192 шт.

Подробнее

Лоток Gidrolica Standart DN100 H100

Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.10 пластиковый имеющий ширину гидравлического сечения 100 мм (DN100) и высоту 100 мм (H100), по своей популярности уступает разве что следующему типоразмеру в серии. Универсальные размеры канала обеспечили стабильный спрос на эту систему, когда появляется необходимость построить линейный водоотвод, например, в садово-парковых зонах.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Пластиковый дренажный лоток Gidrolica Standart DN100 H100, в случае каскадной компоновки, может использоваться как третья ступень каскада лотков DN100.

Пластиковые дренажные лотки этой серии могут быть усилены до кл. C250 (25 тонн) П-образными стальными накладками (см. артикул 8044)

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-10.14,5.10 - пластиковый

Название с 2014 года:
Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.10 - пластиковый

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка Gidrolica Standart DN100 H100

ЧертежЧертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart DN100 H100 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart DN100 H100

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart DN100 H100 и трубы Ø110 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

6 (шесть) типоразмеров Gidrolica Standart DN100

DN100 H60
DN100 H80
DN100 H100
DN100 H120
DN100 H135
DN100 H185

Интересные гидравлические характеристики

Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.10 - пластиковый Проходное сечение, см² Пропускная способность, л/сек
70,9 3,6
Цена на лоток водоотводный Gidrolica Standart ЛВ-10.14,5.10 - пластиковый указана рекомендованная розничная с учетом НДС. У нас Вы можете купить лоток в комплекте с водоприемными решетками и пескоуловителем. Мы отправим систему на строительный объект в любую точку страны!
