Лоток водоотводный ЛВ-20.24,6.18,5 – пластиковый

Лоток Gidrolica Standart DN200 H185

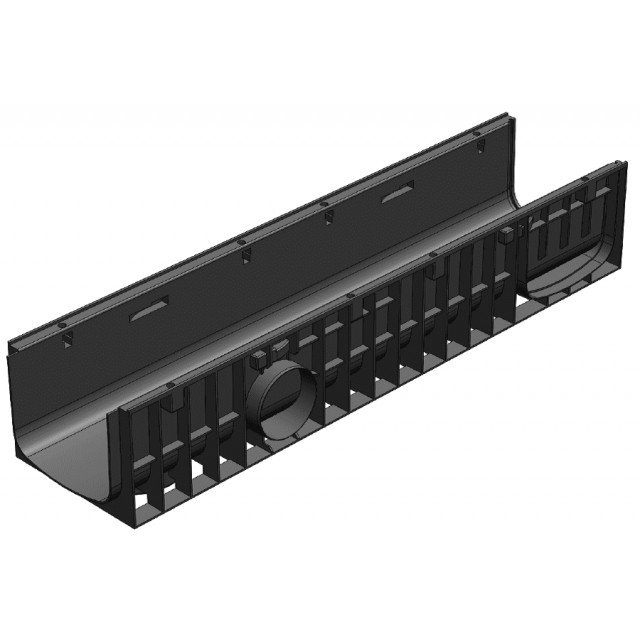

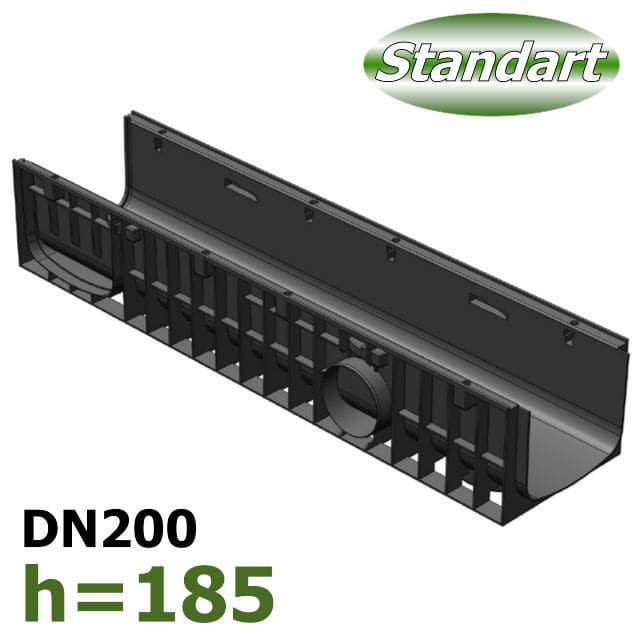

Лоток водоотводный Gidrolica Standart ЛВ-20.24,6.18,5 – пластиковый с шириной гидравлического сечения 200 мм (DN200) и высотой 185 мм (H185) – это подходящее решение для организации линейного водоотвода спортивных сооружений, спортивных площадок, т.е. территорий, где точка сброса воды удалена от основной линии каналов. Также применяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора и в местах, где недостаточно сечения промежуточного лотка DN150.

Лоток дренажный пластиковый удобен для транспортировки и прост при монтаже. Может обрезаться по месту ножовкой. Возможно угловое соединение и каскадное построение с другими каналами.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 110-ого и 160-ого диаметра), а также боковые горизонтальные отводы под трубку Ø100 мм. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную.

Пластиковые дренажные лотки этой серии могут быть усилены до кл. C250 (25 тонн) П-образными стальными накладками (см. артикул 8204)

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-20.24,6.18,5 - пластиковый

Название с 2014 года:
Лоток водоотводный Gidrolica Standart ЛВ-20.24,6.18,5 - пластиковый

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

пешеходные зоны, тротуары, скверы, парки, велосипедные дорожки, индивидуальная застройка АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

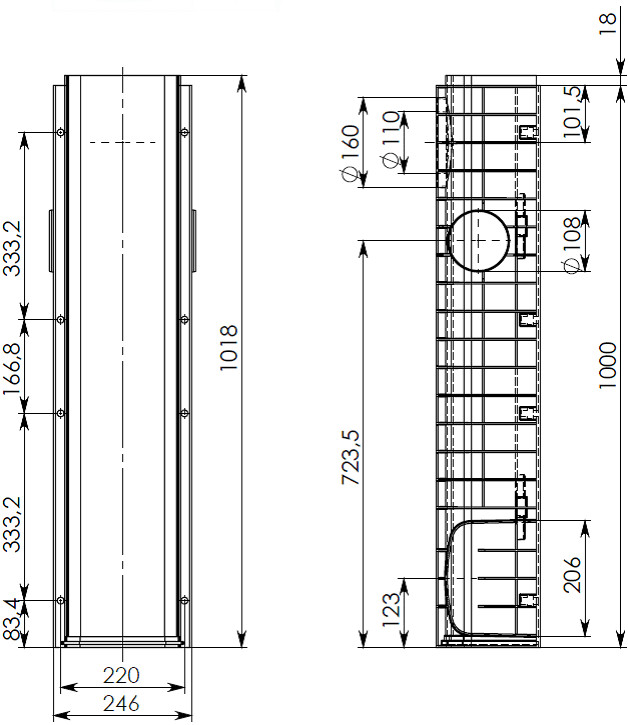

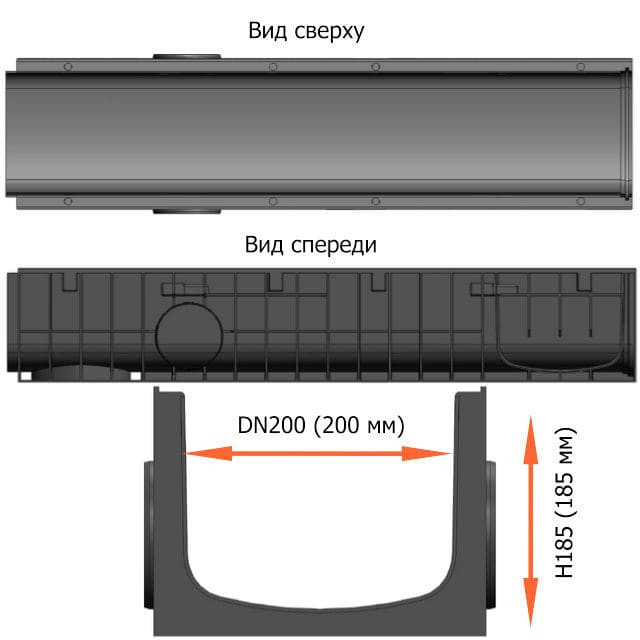

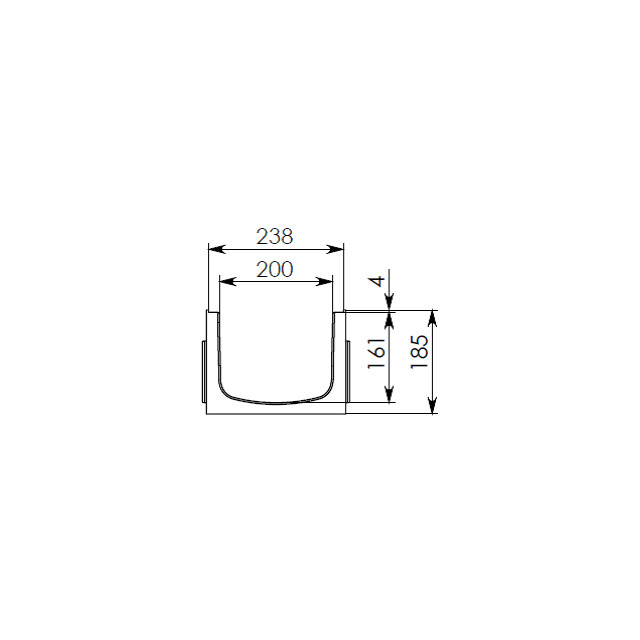

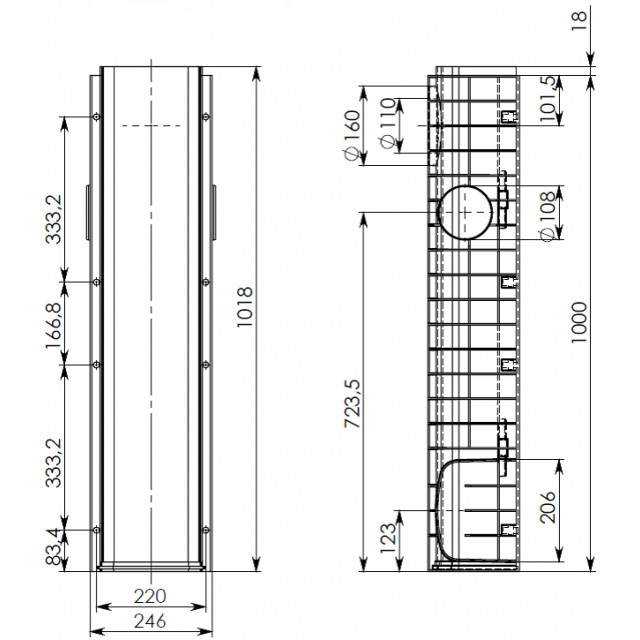

Чертежный вид лотка Gidrolica Standart DN200 H185

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart DN200 H185 - две точки соединения (по одному специальному пазу с каждой стороны):

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart DN200 H185 и трубы Ø100 и 160 мм:

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков:

3 (три) типоразмера Gidrolica Standart DN200

DN200 H100

DN200 H185

DN200 H235

Интересные гидравлические характеристики
