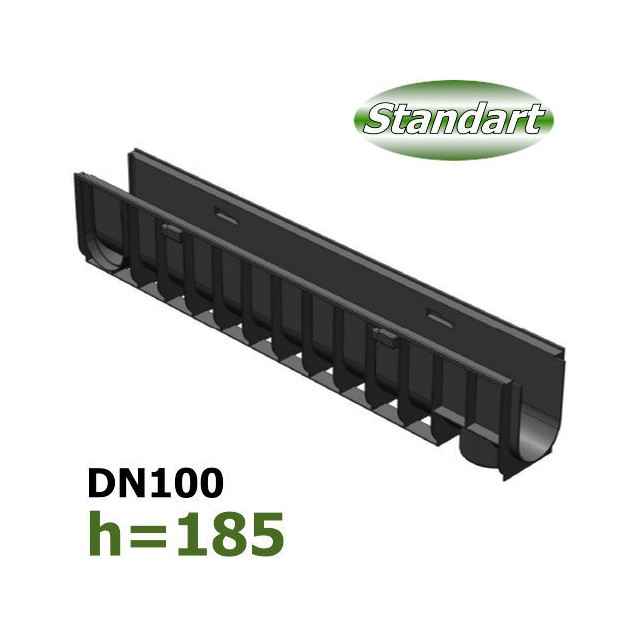

Gidrolica Standart ЛВ-10.14,5.18,5 - лоток водоотводный пластиковый


Лоток водоотводный ЛВ-10.14,5.18,5 пластиковый

Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.18,5 - пластиковый

  • Размеры (ДхШхВ), мм: 1000х145х185
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 1,7 кг.
  • Артикул: 802
  • Дополнительно комплектуется ливневыми решетками!

Цена указана за штуку.

Подробнее

2265 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

489,00 руб

652,00 руб

-163,00 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.18,5- пластиковый
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х145х185
Гидравлическое сечение Ширина DN100 (100 мм), высота 158 мм.
Вес, кг 1,8
Артикул 802
Проходное сечение 149,5 см²
Пропускная способность 9,01 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для пешеходных и проезжих зон, частных территорий и домовладений
Особенности Самый большой лоток в серии каналов Gidrolica Standart DN100
Примечание Может быть усилен П-образными стальными накладками.
Кол-во на паллете 135 шт.

Подробнее

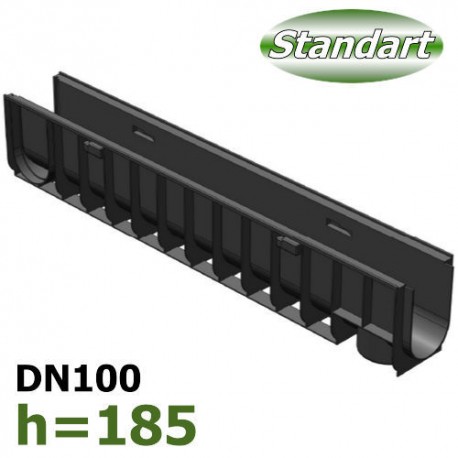

Лоток Gidrolica Standart DN100 H185

Самый большой ливневый пластиковый лоток в серии каналов Gidrolica Standart, который имеет высоту 185 мм (H185) и ширину гидравлического сечения 100 мм (DN100). Применяется для частных домовладений, пешеходных и проезжих зон со средней площадью водосбора. При каскадном построении линейного водоотвода, лоток водоотводный Gidrolica Standart ЛВ-10.14,5.18,5 - пластиковый может использоваться как шестая или последняя ступень каскада.

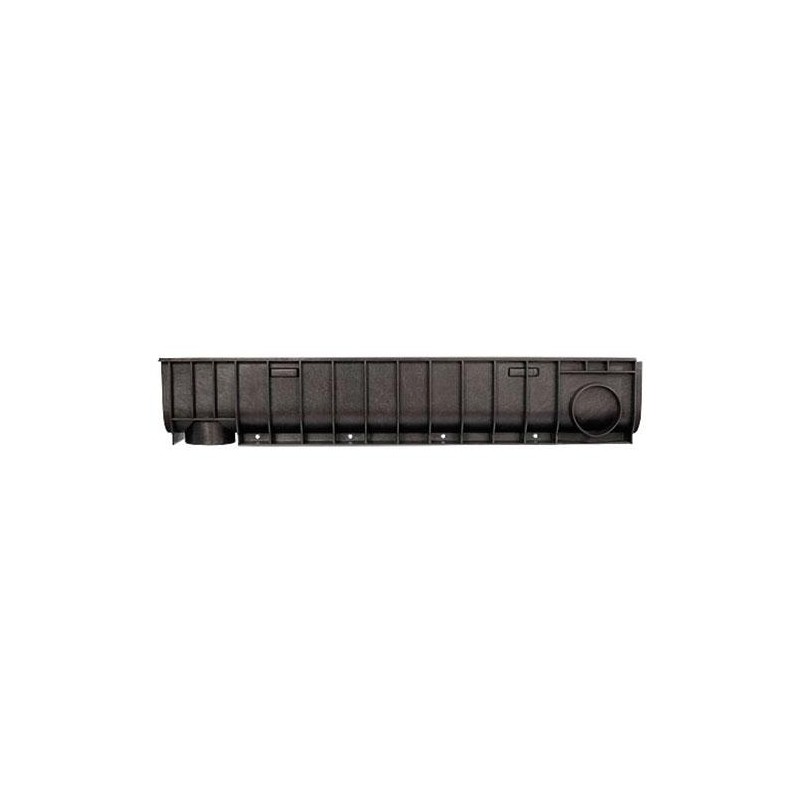

В системе предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра), а также боковые горизонтальные отводы под трубку Ø100 мм. В зависимости от условий эксплуатации и предполагаемых нагрузок на ливневый лоток, дополнительно можно выбрать ливневую решетку: пластиковую, стальную или чугунную.

Пластиковые ливневые лотки этой серии могут быть усилены до кл. C250 (25 тонн) П-образными стальными накладками (см. артикул 8024)

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-10.14,5.18,5 - пластиковый

Название с 2014 года:
Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.18,5 - пластиковый

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка Gidrolica Standart DN100 H185

ЧертежЧертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart DN100 H185 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart DN100 H185

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart DN100 H185 и трубы Ø110 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

6 (шесть) типоразмеров Gidrolica Standart DN100

DN100 H60
DN100 H80
DN100 H100
DN100 H120
DN100 H135
DN100 H185

Интересные гидравлические характеристики

Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.18,5 - пластиковый Проходное сечение, см² Пропускная способность, л/сек
149,5 9,0
>Цена на пластиковый ливневый лоток Gidrolica Standart ЛВ-10.14,5.18,5 указана рекомендованная розничная с учетом НДС. У нас Вы можете купить лоток в комплекте с водоприемными решетками и пескоуловителем. Мы отправим систему на строительный объект в любую точку страны!

Ссылки по теме:

Пластиковые лотки

Монтаж пластиковых лотков

Загрузки

Gidrolica Standart арт. 802

Чертёж водоотводного пластикового лотка арт. 802

Загрузки (70.77k)
