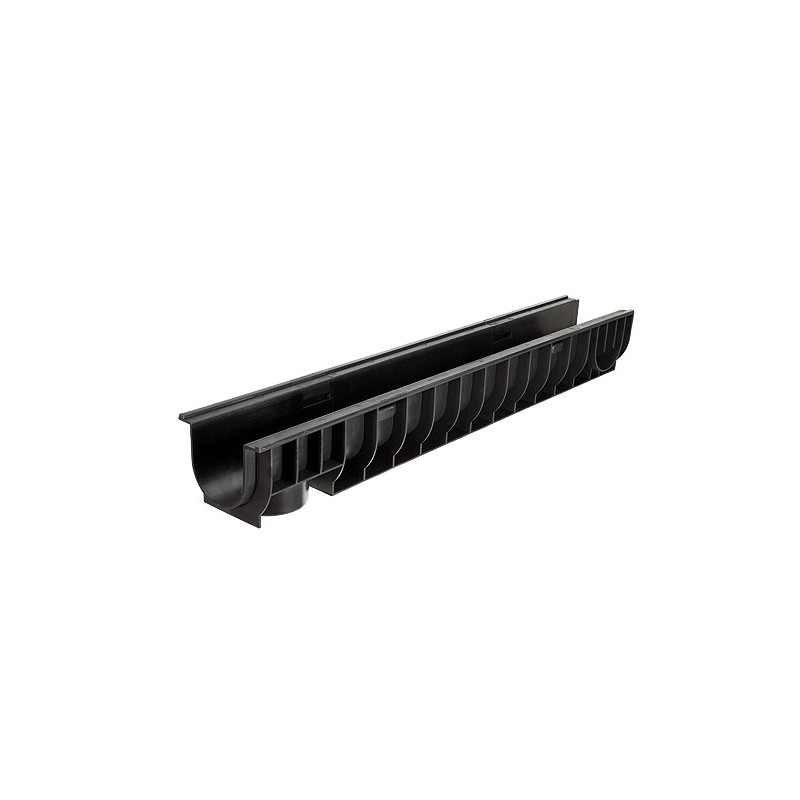

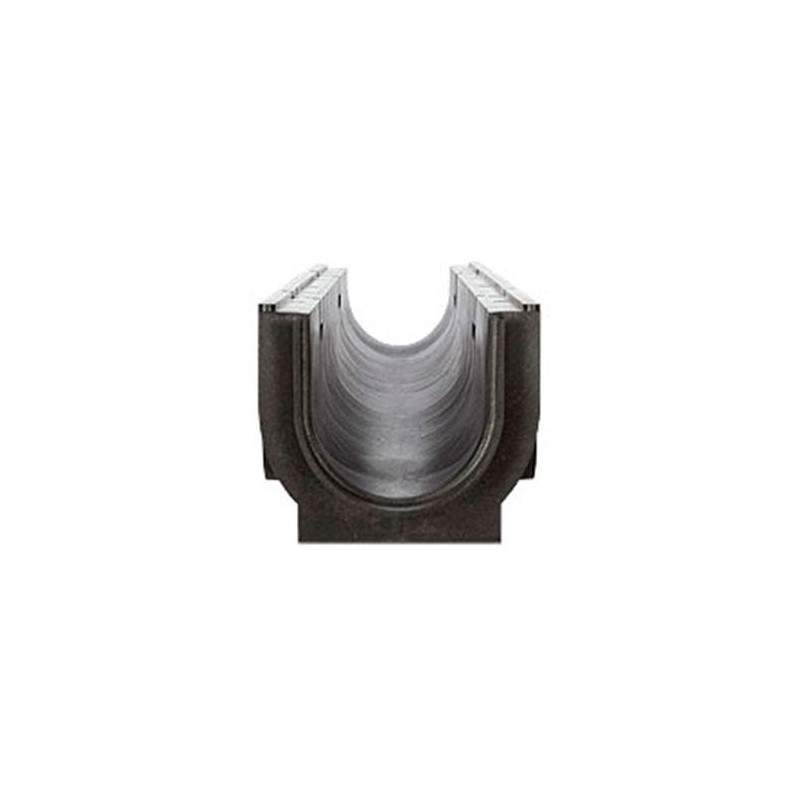

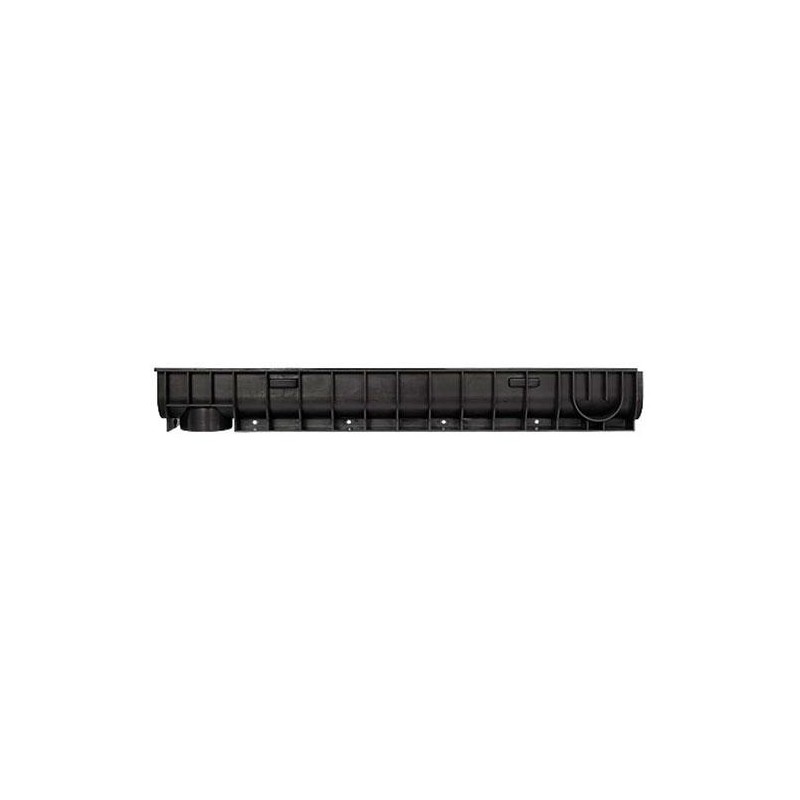

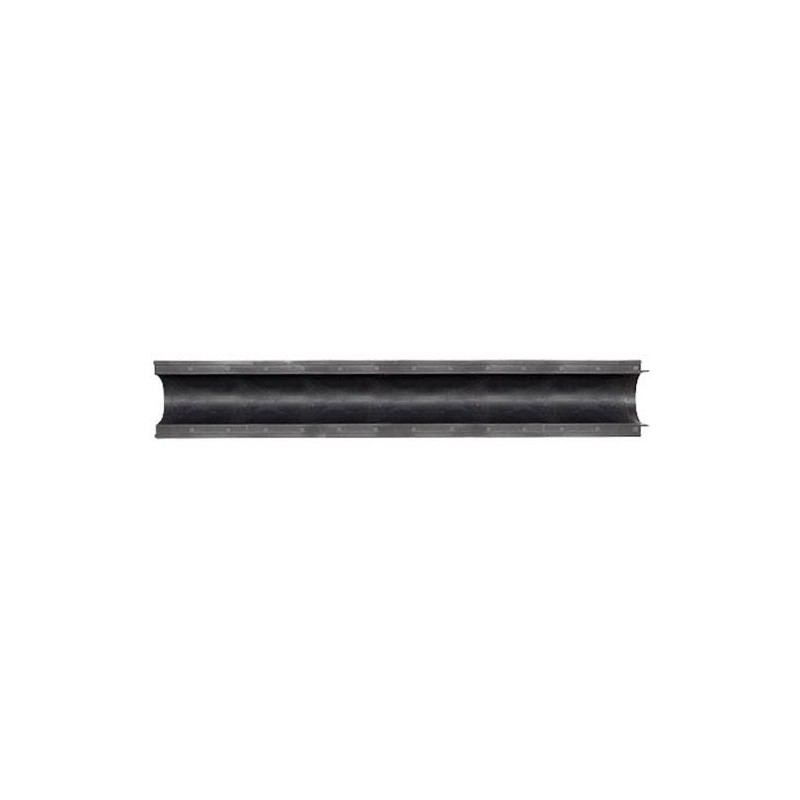

Gidrolica Standart ЛВ-10.14,5.13,5 - лоток водоотводный пластиковый


Лоток водоотводный ЛВ-10.14,5.13,5 пластиковый

Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.13,5 - пластиковый

  • Размеры (ДхШхВ), мм: 1000х145х135
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 1,45 кг.
  • Артикул: 800
  • Дополнительно комплектуется дождеприемными решетками!

Цена указана за штуку.

Подробнее

2047 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

429,00 руб

572,00 руб

-143,00 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.13,5- пластиковый
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х145х135
Гидравлическое сечение Ширина DN100 (100 мм), высота 108 мм.
Вес, кг 1,45
Артикул 800
Проходное сечение 93,3 см²
Пропускная способность 5,15 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для пешеходных и проезжих зон, частных территорий и домовладений
Особенности При каскадном построении может использоваться как пятая ступень каскада.
Примечание Может быть усилен П-образными стальными накладками.
Кол-во на паллете 168 шт.

Подробнее

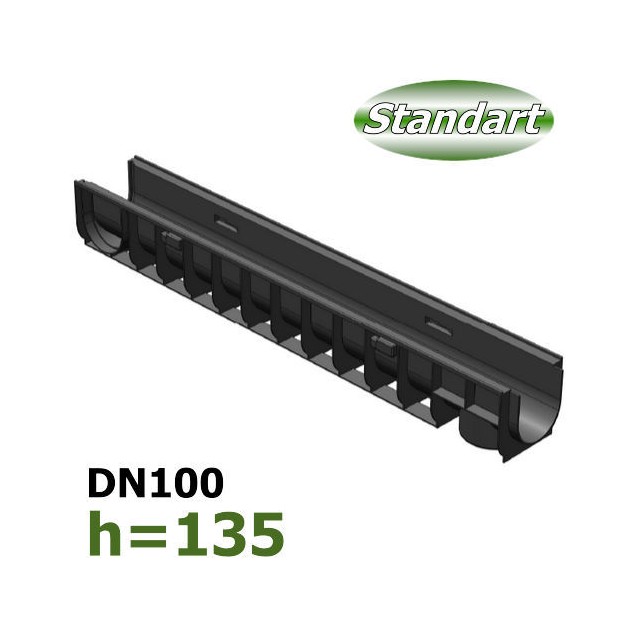

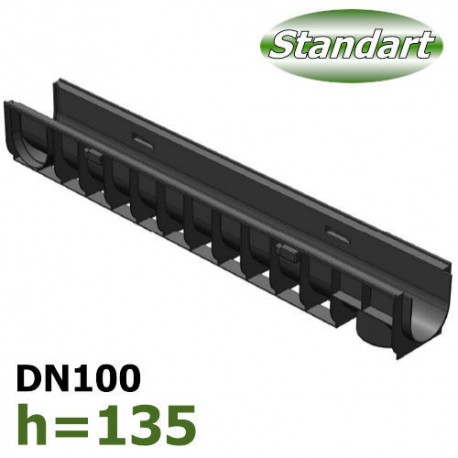

Лоток Gidrolica Standart DN100 H135

Единственный в своем классе дренажный лоток, который имеет высоту 135 мм (H135) при ширине гидравлического сечения 100 мм (DN100). Применяется для частных домовладений, пешеходных и проезжих зон со средней площадью водосбора. При каскадном построении линейного водоотвода, лоток водоотводный Gidrolica Standart ЛВ-10.14,5.13,5 - пластиковый может использоваться как пятая или промежуточная ступень каскада.

В системе предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Пластиковые дренажные лотки этой серии могут быть усилены до кл. C250 (25 тонн) П-образными стальными накладками (см. артикул 8004)

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-10.14,5.13,5 - пластиковый

Название с 2014 года:
Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.13,5 - пластиковый

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка Gidrolica Standart DN100 H135

ЧертежЧертеж 2Чертеж 3

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart DN100 H135 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart DN100 H135

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart DN100 H135 и трубы Ø110 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

6 (шесть) типоразмеров Gidrolica Standart DN100

DN100 H60
DN100 H80
DN100 H100
DN100 H120
DN100 H135
DN100 H185

Интересные гидравлические характеристики

Лоток водоотводный Gidrolica Standart ЛВ-10.14,5.13,5 - пластиковый Проходное сечение, см² Пропускная способность, л/сек
93,3 5,15
Цена на пластиковый дренажный лоток Gidrolica Standart ЛВ-10.14,5.13,5 указана рекомендованная розничная с учетом НДС. У нас Вы можете купить лоток в комплекте с водоприемными решетками и пескоуловителем. Мы отправим систему на строительный объект в любую точку страны!
