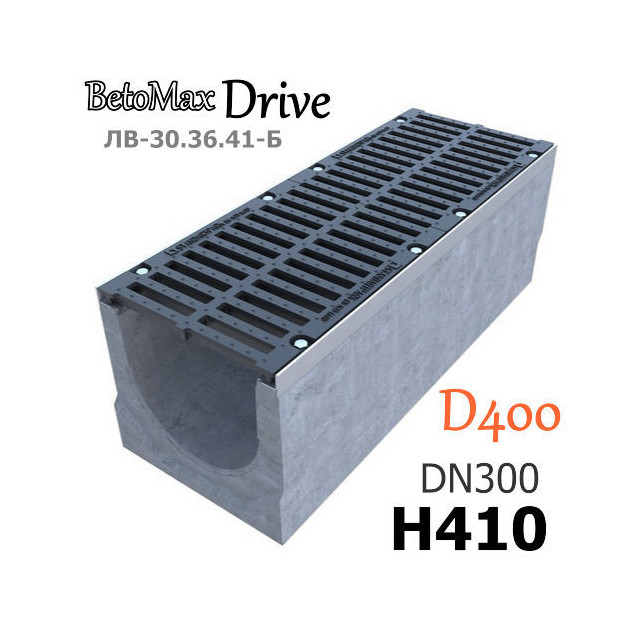

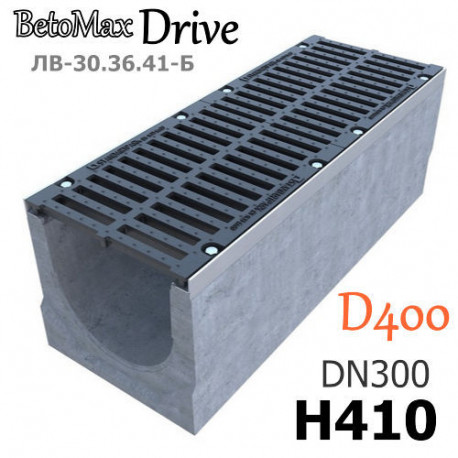

BetoMax Drive DN300 H410 с решеткой, кл. D

Лоток BetoMax Drive ЛВ-30.36.41-Б с РВ щель ВЧ кл.D (к-т)

Крупная модель типоразмера DN300 в серии - лоток водоотводный BetoMax Drive ЛВ-30.36.41-Б бетонный, в комплекте с решеткой водоприемной чугунной щелевой класса D400, имеющий габаритную высоту h410 (410 мм). Устанавливается на территориях с большой площадью водосбора. Пропускная способность канала отмечена показателем - 58,6 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Устанавливается в местах, где возможны повышенные механические нагрузки на водоотводящий канал. Модель желоба Drive DN300 H410 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы от Ø250 мм (артикул с приставкой на конце: 09), а также с уклоном и каскадом.

Комплект поставки

• Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
• 2-е решетки длиной 0,5 метра из высокопрочного чугуна (ВЧ), имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс D!
• 8 болтов с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Области применения

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автомобильные дороги с интенсивным движением.
  Автопредприятия, промышленные зоны.

Отрисовка лотка BetoMax Drive ЛВ-30.36.41-Б , кл. D

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Drive DN300 H410 и трубы Ø250 мм:

Сброс воды через пескоуловитель. Подключается 250-ая труба:

Двухстороннее соединение с песколовкой:
