Maxi DN300 H310

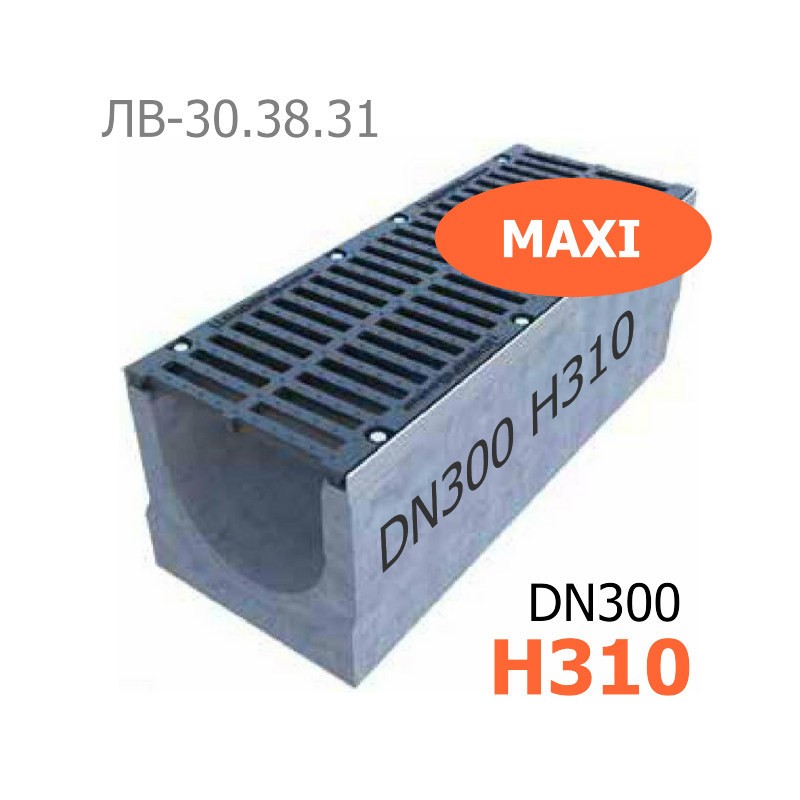

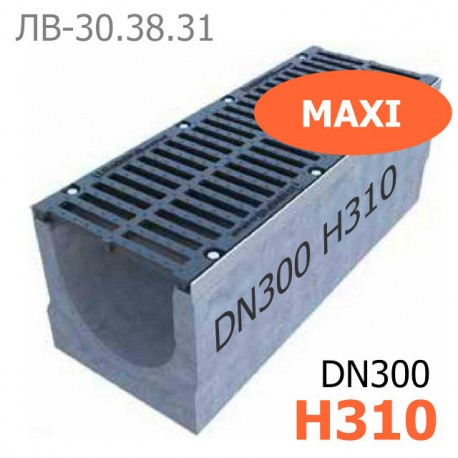

Лоток Maxi ЛВ-30.38.31 бетонный c чугунными решетками

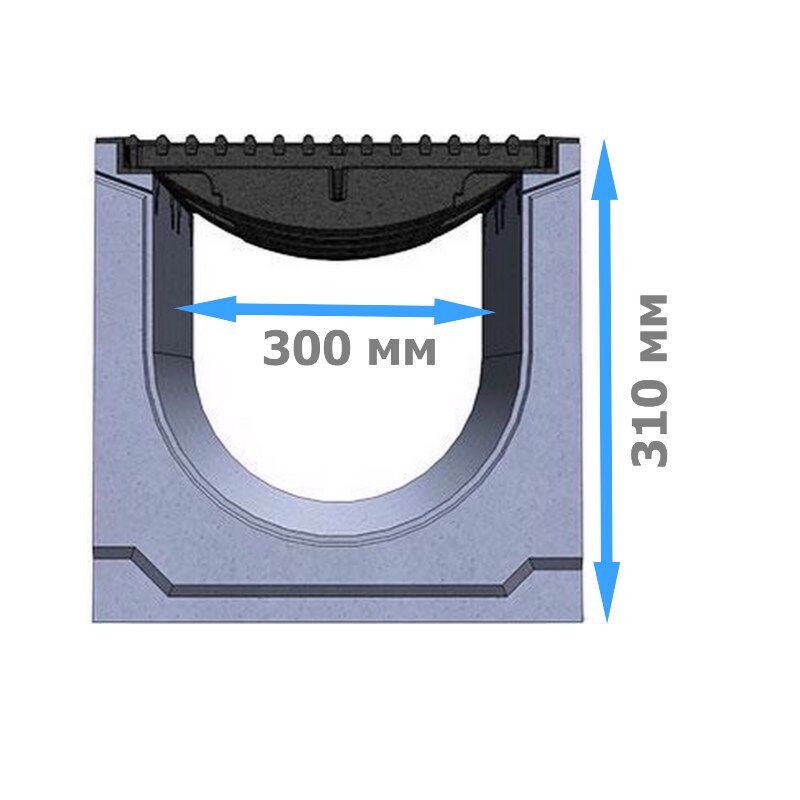

Бетонные каналы в комплекте с чугунными решетками Maxi ЛВ-30.38.31 шириной гидравлического сечения DN300 (300 мм) разработаны специально для установки в местах с большой площадью сбора воды, на территориях интенсивного движения грузового автотранспорта и предельно высокими динамическими нагрузками на канал. Высота дренажного желоба по внешним стенкам – H310 (310 мм), пропускная способность отмечена показателем в 53,3 литра в секунду.

Ливневая канализация из бетонных лотков Maxi DN300 встречается на линии автомобильных магистралей, АЗС, складских и промышленных терминалов. Конструкция лотка бетонного дренажного оснащена надежным замком крепления ливневых чугунных решеток, который предотвращает быстрое разрушение стенок канала в момент эксплуатации системы.

При построении линейного водоотвода с применением лотков с внутренним уклоном (переменным сечением) или при необходимости осуществить систему каскадов, бетонный лоток ЛВ-30.38.31 выкладывается первым в общей линейке бетонных лотков одного сечения или перед началом линии уклона.

Бетонный водоотводный канал Maxi DN300 H310 может быть выполнен с вертикальным водосливом, вертикальным фланцем для соединения с трубой от 110-ого диаметра. В этом случае артикул изделия обозначается - 0474209 (кл. D) и 0474009 (кл. E).

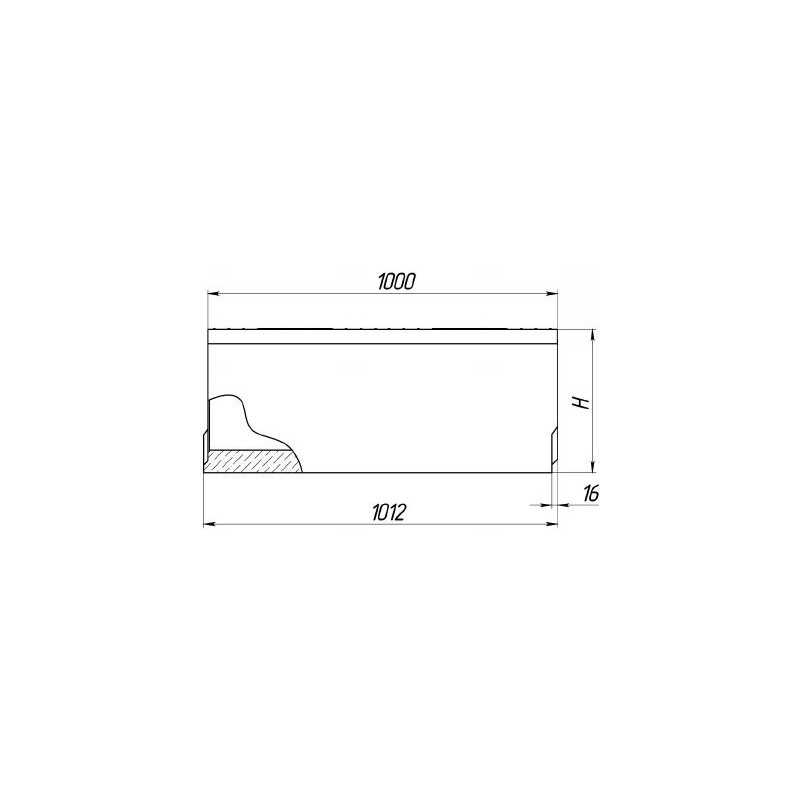

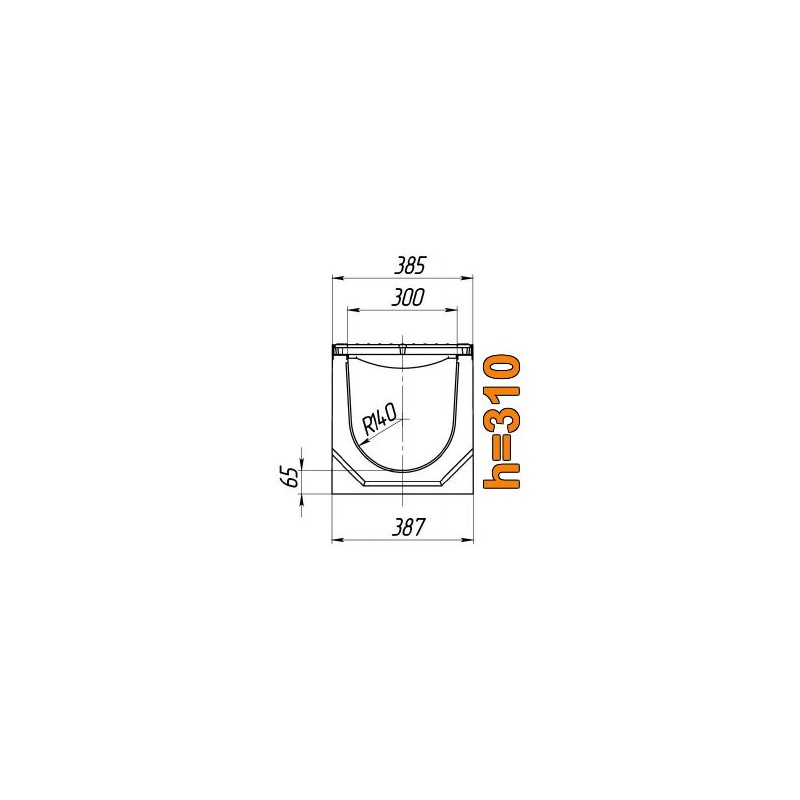

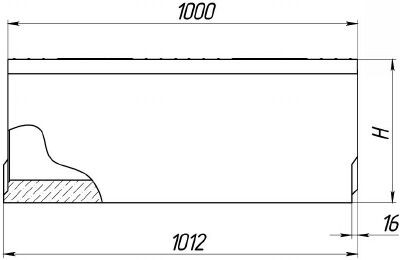

Чертежный вид лотка Maxi DN300 H310

Три типоразмера Maxi DN300

• H310 (30.38.31)
• H360 (30.38.36)
• H410 (30.38.41)

Комплектация

Лотки MAXI отпускаются только в комплекте с чугунными решетками!

Бетонные лотки MAXI с сечением 300 мм. поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки – щелевой, подбирается в зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный канал.

В комплекте: 1 лоток бетонный, 2-е решетки длиной 500 мм. из чугуна ВЧ 50, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 8 винтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

В качестве пескоуловителя к лоткам серии Maxi DN300 может использоваться секционный дождеприемник с тем же сечением и с аналогичными решетками.

Варианты решеток в комплекте

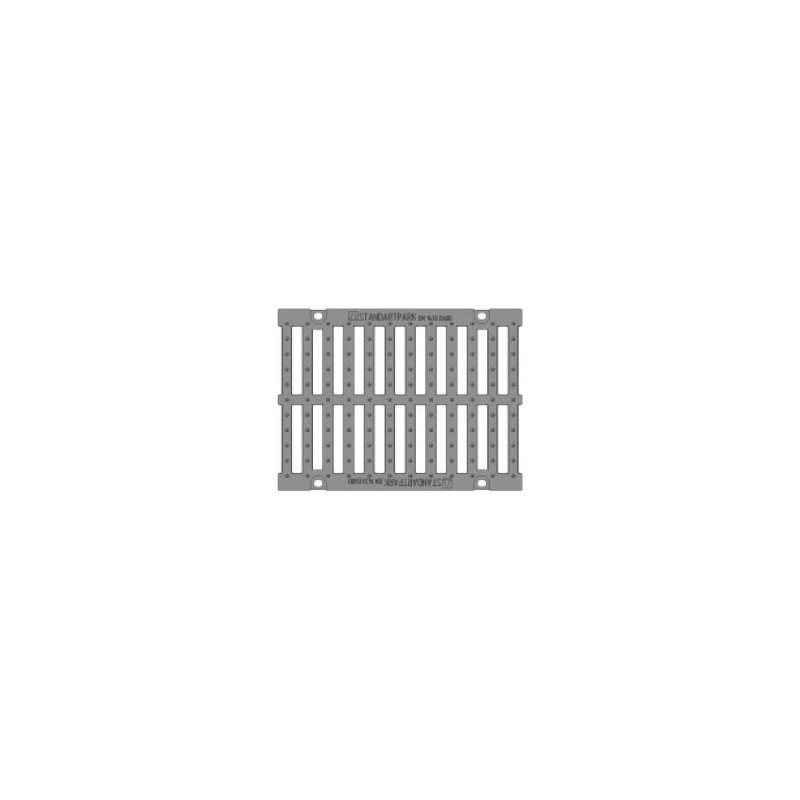

Комплект: лоток водоотводный Maxi ЛВ-30.38.31-Б бетонный с решеткой щелевой чугунной ВЧ-50 кл. D

Щелевая
класс нагрузки D400
Лоток с такой решеткой имеет артикул 04742

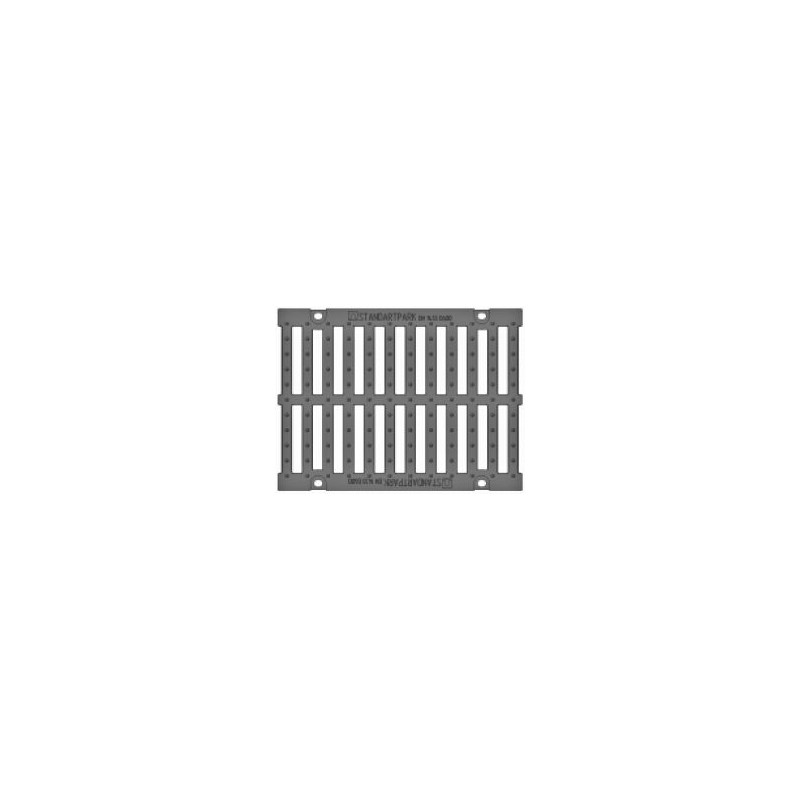

Комплект: лоток водоотводный Maxi ЛВ-30.38.31-Б бетонный с решеткой щелевой чугунной ВЧ-50 кл. E

Щелевая
класс нагрузки E600
Лоток с такой решеткой имеет артикул 04740

Цена на бетонный лоток Maxi ЛВ-30.38.31 указана розничная за комплект кл. D400 с учетом НДС!

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

Пешеходные зоны, велосипедные дорожки, индивидуальная застройка. Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки. Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Maxi DN300 H310 и труб Ø110 - 200 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков Maxi DN300:

Также лотки MAXI при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (возможная линейка из 20 лотков)
