Бетонные лотки водоотводные Maxi DN300 с внутренним уклоном


Maxi DN300 с уклоном

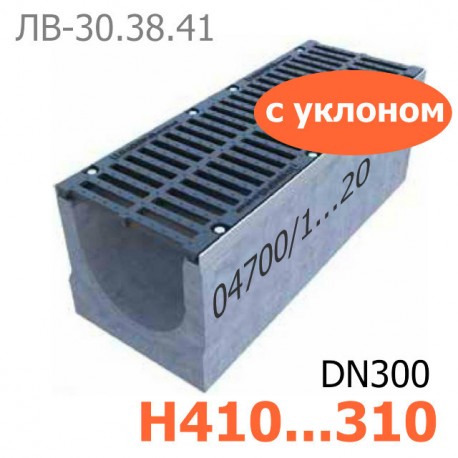

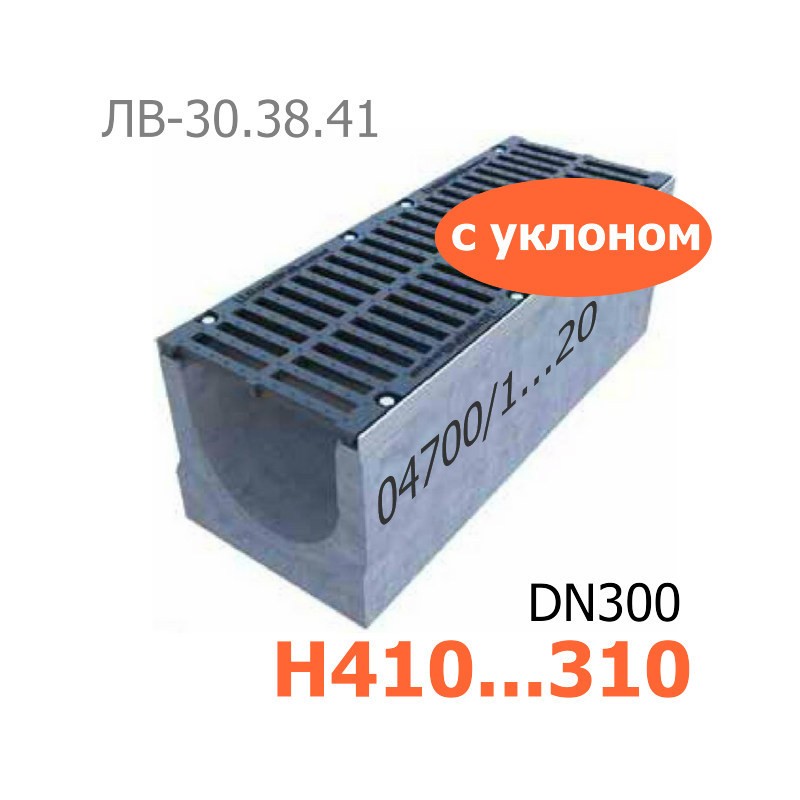

Комплект: лоток водоотводный Maxi ЛВ-30.38.41-Б бетонный с уклоном с решеткой чугунной ВЧ-50, кл.D и E

  • Размеры (ДхШхВ), мм: 1000х380х310-410
  • Сечение: DN300
  • Артикулы: 04700/1...20
  • Поставляется в комплекте с чугунными решетками!
  • Класс нагрузки на выбор:
    D400 (до 40 тонн) и E600 (до 60 тонн)
  • Вес в сборе: от 164 кг.

Цена указана за комплект.

Подробнее

260 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

15 115,00 руб

Характеристики

Название в проектыКомплект: лоток водоотводный Maxi ЛВ-30.38.41-Б бетонный с уклоном с решеткой чугунной ВЧ-50, кл.D и E
МатериалСтойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузкиD400 (до 40 тонн) и E600 (до 60 тонн)
Размеры (ДхШхВ), мм1000х385х410...310
Гидравлическое сечениеШирина DN300 (300 мм)
Артикул04702/1...20 и 04700/1...20
Области примененияПромзоны высокой интенсивности, склады, порты, транспортные терминалы...
ОсобенностиВ комплекте: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные планки-насадки, 8 винтов (крепеж).
ПримечаниеВ наборе Maxi DN300 с уклоном имеется 3 прямых лотка для увеличения общей линии каналов.
Кол-во на паллете6 шт.

Подробнее

Бетонные лотки с уклоном Maxi DN300

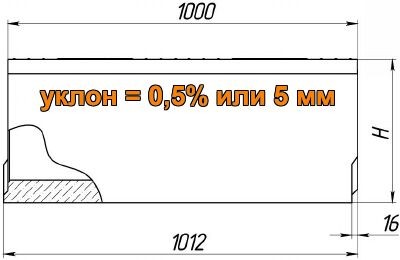

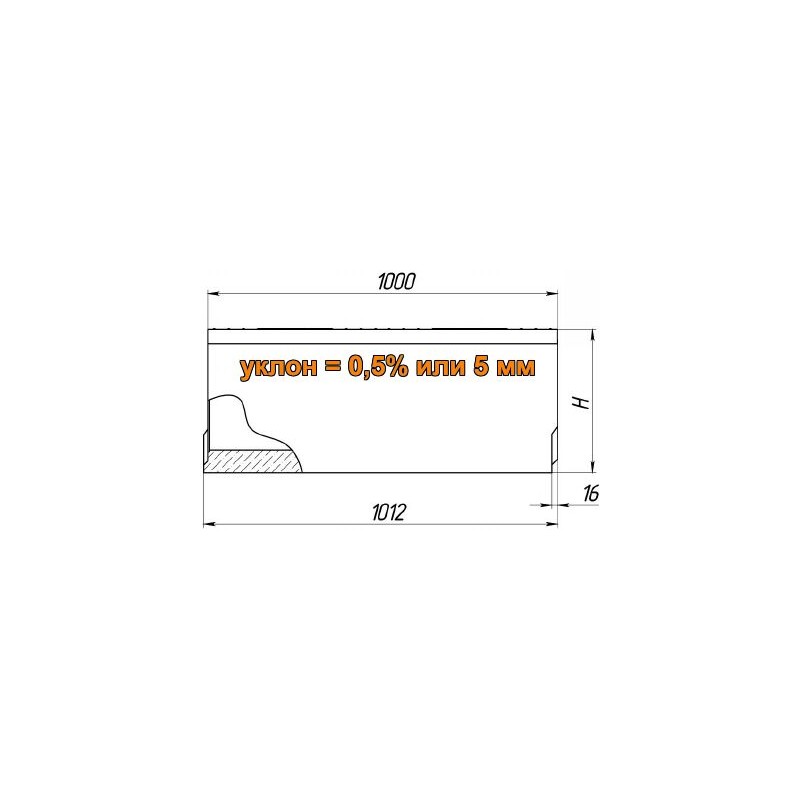

В приведенной таблице указаны бетонные лотки с уклоном шириной внутреннего сечения DN300 (300 мм) серии MAXI, на базе Maxi ЛВ-30.38.41. В общем построении участвуют 20 комплектов усиленных бетонных лотков в комплекте с чугунными щелевыми решетками с внутренним уклоном лотка по основанию 0,5%, а также 3 прямых канала имеющих равные размеры по габаритной высоте для состыковки, на промежуточных отрезках, с водосборными лотками у которых задан штатный уклон.

Практика показывает, что при правильной установке и монтаже бетонных каналов с переменным сечением общая линия водоотвода может достигать нескольких сот метров, чему свидетельствуют километровые змейки дренажа на обочинах автомобильных дорожных развязок, например, ЗСД или КАД.

Типовая схема установки лотков Maxi DN300 с уклоном

Комплект: лоток водоотводный Maxi ЛВ-30.38.41 бетонный с уклоном с решеткой чугунной ВЧ-50, кл. E (щелевой)
АртикулКласс нагрузкиДлина, ммШирина, ммНачальная высота, ммКонечная высота, ммВес, кг
04700A-E1000385410410191,0
04700/1A-E1000385410405182,5
04700/2A-E1000385405400181,5
04700/3A-E1000385400395180,5
04700/4A-E1000385395390180,0
04700/5A-E1000385390385179,0
04700/6A-E1000385385380178,0
04700/7A-E1000385380375177,0
04700/8A-E1000385375370176,0
04700/9A-E1000385370365175,0
04700/10A-E1000385365360174,0
04750A-E1000385360360177,0
04700/11A-E1000385360355173,0
04700/12A-E1000385355350172,0
04700/13A-E1000385350345170,5
04700/14A-E1000385345340169,5
04700/15A-E1000385340335168,5
04700/16A-E1000385335330167,5
04700/17A-E1000385330325166,5
04700/18A-E1000385325320165,5
04700/19A-E1000385320315164,5
04700/20A-E1000385315310163,5
04740A-E1000385310310168,0

Выделенные элементы (строки) – характеристики прямых бетонных лотков серии MAXI, которые могут участвовать в общем построении линейного водоотвода вместе с лотками с внутренним уклоном!

Бетонные лотки Maxi DN300 с уклоном

Комплект: лоток водоотводный Maxi ЛВ-30.38.41 бетонный с уклоном с решеткой чугунной ВЧ-50, кл. D (щелевой)
АртикулКласс нагрузкиДлина, ммШирина, ммНачальная высота, ммКонечная высота, ммВес, кг
04702/1...20A-D1000385410...310182-162

Цена указана за комплект системы класса D400 (до 40 тонн/ метр квадратный). Уточнить стоимость системы E600 можно изменив в атрибутах товара переменное значение «Класс нагрузки».

Купить водоотводные лотки бетонные с уклоном Maxi ЛВ-30.38.41 в комплекте с чугунными решетками ВЧ рекомендуется вместе с прямыми каналами стандартного типа DN300. Выгодно-низкая цена на водоотводы из бетона определяется на основании общего счета. Компания производителей и поставщиков «Лига 812» поставляет усиленные дренажные лотки бетонные MAXI оптом и в розницу во все регионы нашей страны.
