Лоток BetoMax ЛВ-30.38.31

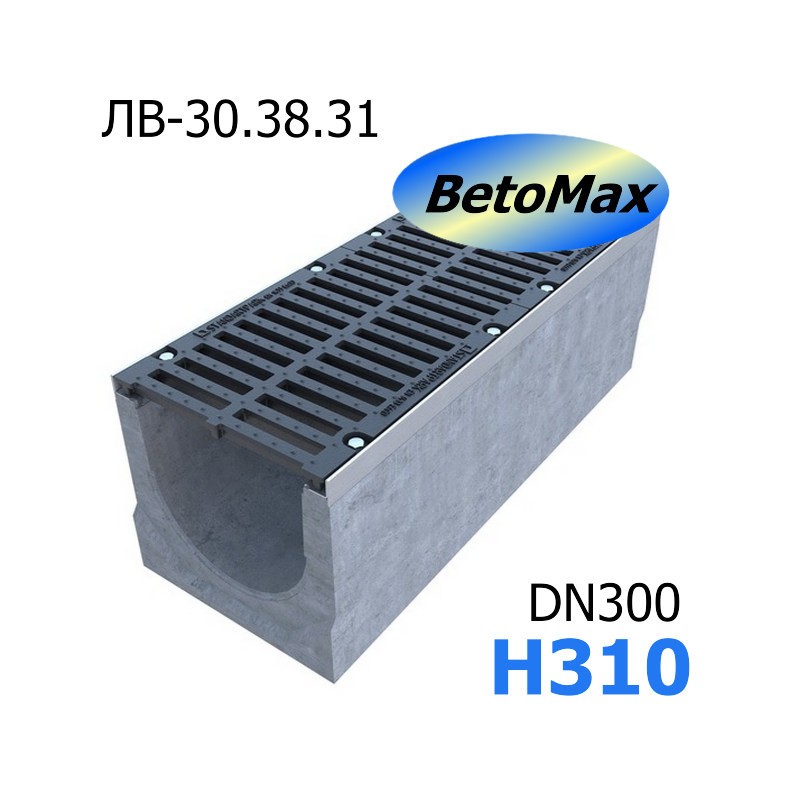

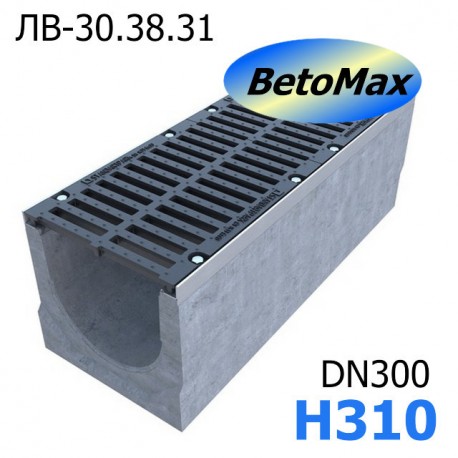

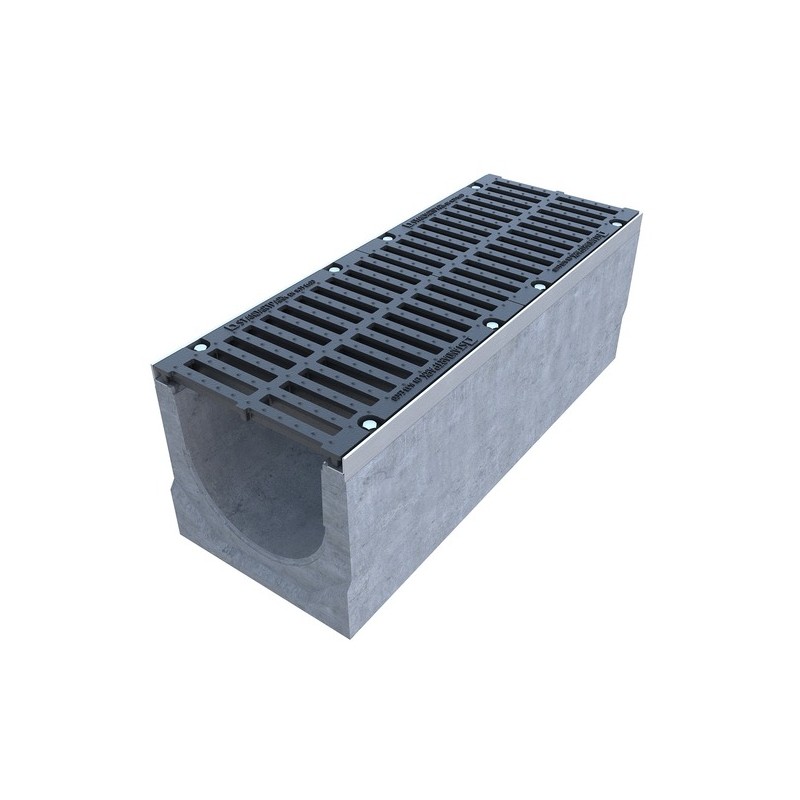

BetoMax ЛВ-30.38.31 бетонный лоток c чугунными решетками

Бетонные каналы в комплекте с чугунными решетками BetoMax ЛВ-30.38.31 шириной гидравлического сечения DN300 (300 мм) разработаны специально для установки в местах с большой площадью сбора и овода воды, на территориях интенсивного движения грузового автотранспорта и предельно высокими динамическими нагрузками на дренажную систему. Высота водоотводного желоба по внешним стенкам - H310 (310 мм), пропускная способность отмечена показателем в 53,3 литра в секунду.

Ливневка из бетонных лотков BetoMax DN300 H310 встречается на линии автомобильных магистралей, АЗС, складских и промышленных терминалов. Конструкция лотка оснащена надежным замком крепления ливневых чугунных решеток, который предотвращает быстрое разрушение стенок канала в момент эксплуатации системы.

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.
  Автомобильные дороги с высокой интенсивностью движения.

При построении линейного водоотвода с применением лотков с внутренним уклоном (переменным сечением) или при необходимости осуществить систему каскадов, бетонный лоток ЛВ-30.38.31 закладывается первым в общей линейке бетонных лотков одного сечения или перед началом линии уклона.

Бетонный водоотводный канал BetoMax DN300 H310 может быть выполнен с вертикальным водосливом, вертикальным фланцем для соединения с трубой от 110-ого диаметра. В этом случае, лотки с вертикальным водоотливом получают к артикулу приставку - 09.

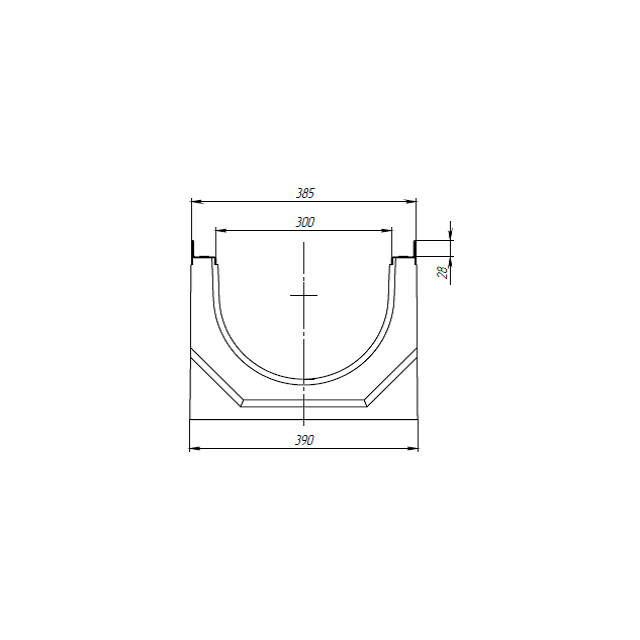

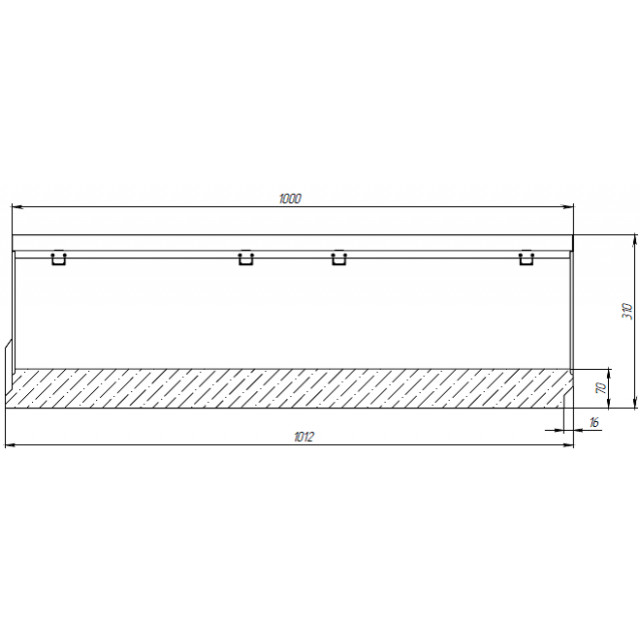

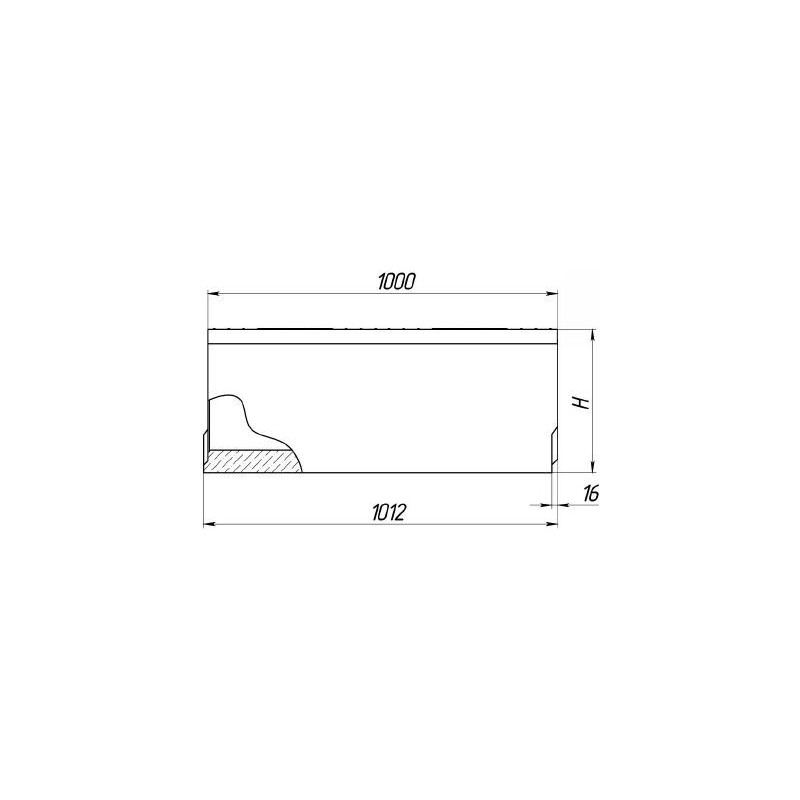

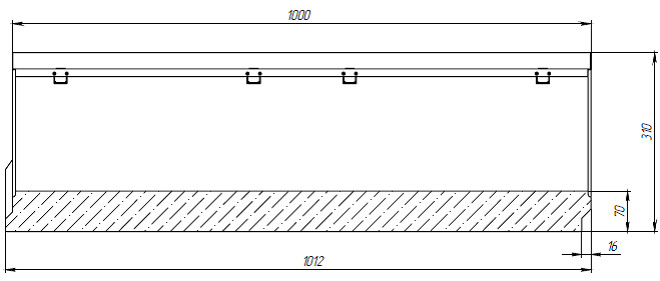

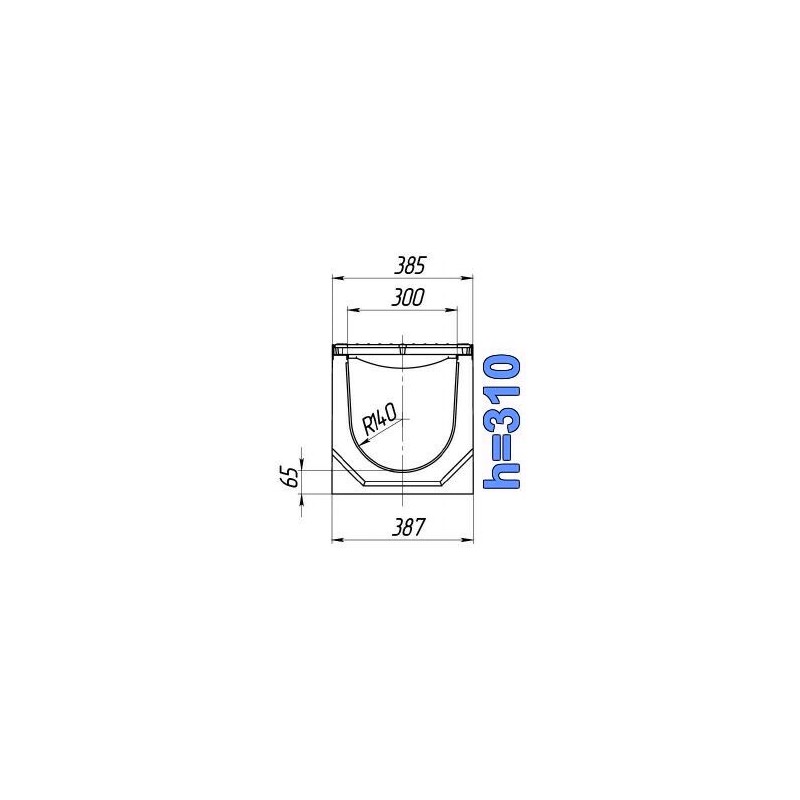

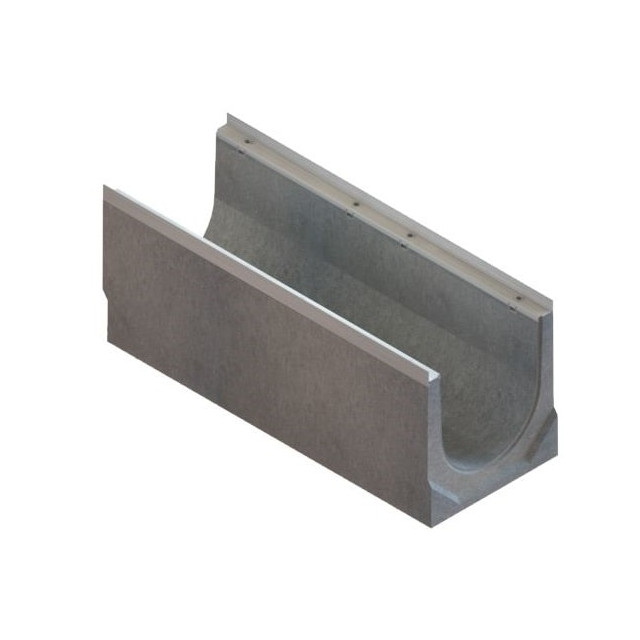

Чертежный вид лотка BetoMax DN300 H310

Бетонные водоотводы сечением 300 мм могут поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки подбирается в зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный канал.

Комплект поставки

• Бетонный лоток B35 (фибробетон) длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм).
• 2-е решетки длиной 0,5 метра из высокопрочного чугуна марки ВЧ-50, имеющие щелевую, двухрядную структуру.
• Крепежный комплект М12 (Болт М12*40 ГОСТ 7805-70 + Гайка М12 DIN 557 квадрат) для фиксации решетки к лотку ПО ПЕРИМЕТРУ (4 шт. на одну решетку / 8 шт. на лоток).

В качестве пескоуловителя к лоткам серии BetoMax DN300 может использоваться секционный дождеприемник с тем же сечением и с аналогичными решетками.

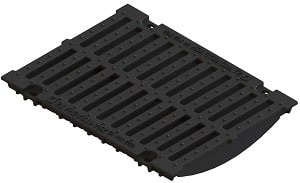

Варианты решеток для BetoMax DN300 H310

Лоток водоотводный BetoMax ЛВ-30.38.31-Б бетонный с решёткой щелевой чугунной дорожной ВЧД кл.D (комплект) 047414

Щелевая Дорожная
класс нагрузки D400
Лоток с такой решеткой имеет артикул 047414

Лоток водоотводный BetoMax ЛВ-30.38.31-Б бетонный с решёткой щелевой чугунной дорожной ВЧД кл.E (комплект) 047415

Щелевая Дорожная
класс нагрузки E600
Лоток с такой решеткой имеет артикул 047415

Лоток водоотводный BetoMax ЛВ-30.38.31-Б бетонный с решёткой щелевой чугунной ВЧ кл.Е (комплект) 04740

Щелевая
класс нагрузки E600
Комплект с такой решеткой имеет артикул 04740

Характеристики и цены на бетонный лоток BetoMax ЛВ-30.38.31-Б с чугунной решеткой

Артикул	Типоразмер / Наименование	Класс нагрузки	Длина, мм	Ширина, мм	Высота, мм	Вес, кг	Цена за комплект
4740	Лоток водоотводный BetoMax ЛВ-30.38.31-Б бетонный	А,B,C,D,E,F	1000	385/390	310	131,7	10 132 руб.
047414	Лоток BetoMax ЛВ-30.38.31-Б с РВ щель ВЧД кл. D (к-т)	D400	1000	385/390	310	160,0	-
047415	Лоток BetoMax ЛВ-30.38.31-Б с РВ щель ВЧД кл.Е (к-т)	E600	1000	385/390	310	166,4	-
04740	Лоток BetoMax ЛВ-30.38.31-Б с РВ щель ВЧ кл.Е (к-т)	E600	1000	385/390	310	169,0	-
04741	Лоток BetoMax ЛВ-30.38.31-Б с РВ щель ВЧ кл.F (к-т)	F900	1000	385/390	310	175,8	-

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка BetoMax DN300 H310 и труб Ø110 - 200 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков BetoMax DN300:

Также лотки BETOMAX при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (возможная линейка из 20 и более лотков)
