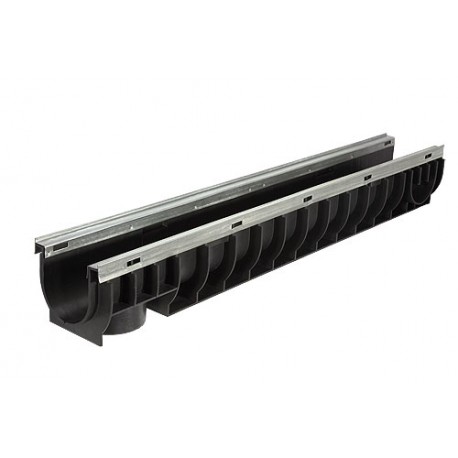

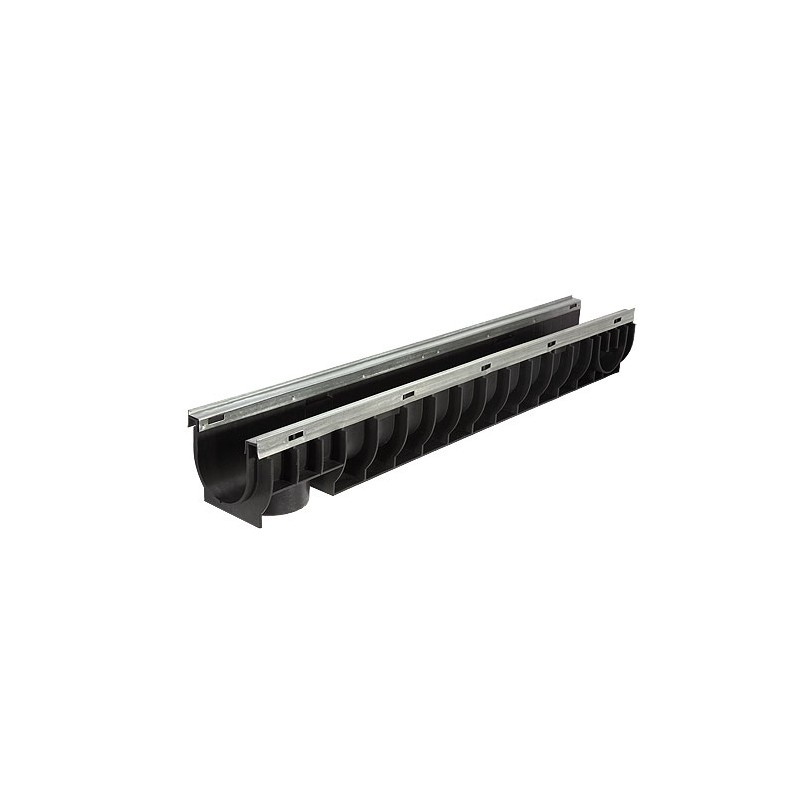

Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.13,5 - пластиковый (усиленный)

Цена снижена! Gidrolica Standart Plus ЛВ-10.14,5.13,5 - пластиковый (усиленный) Увеличить

Лоток водоотводный ЛВ-10.14,5.13,5- пластиковый (усиленный)

Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.13,5 - пластиковый (усиленный)

  • Размеры (ДхШхВ), мм: 1000х148х135
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 2,45 кг.
  • Артикул: 8004
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

790 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 054,98 руб

-15%

1 241,15 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.13,5 - пластиковый (усиленный)
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х148х135
Гидравлическое сечение Ширина DN100 (100 мм), высота 109 мм
Вес, кг 2,45
Артикул 8004
Проходное сечение 93,3 см²
Пропускная способность 5,2 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала).
Области применения Применяется для частных домовладений, пешеходных и проезжих зон со средней площадью водосбора.
Особенности Не имеющий аналогов дренажный лоток пластиковый DN100, который производится с высотой 135 мм.
Примечание Дренажный лоток усилен П-образными стальными оцинкованными насадками.

Подробнее

Лоток Gidrolica Standart Plus DN100 H135

Не имеющий аналогов дренажный лоток пластиковый, который производится с высотой 135 мм (H135) при ширине гидравлического сечения 100 мм (DN100). Применяется для частных домовладений, пешеходных и проезжих зон со средней площадью водосбора. При каскадном построении линейного водоотвода, лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.13,5 - пластиковый (усиленный) может использоваться как пятая или промежуточная ступень каскада.

Дренажные лотки пластиковые этой модификации являются усиленной версией артикула 800 в системе поверхностного водоотвода.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра). В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную.

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-10.14,5.13,5 - пластиковый (усиленный)

Название с 2014 года:
Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.13,5 - пластиковый (усиленный)

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

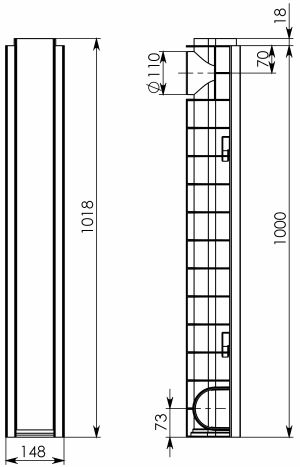

Чертежный вид лотка Gidrolica Standart Plus DN100 H135

ЧертежЧертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart Plus DN100 H135 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart Plus DN100 H135

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart Plus DN100 H135 и трубы Ø110 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

6 (шесть) типоразмеров Gidrolica Standart Plus DN100

DN100 H60
DN100 H80
DN100 H100
DN100 H120
DN100 H135
DN100 H185

Интересные гидравлические характеристики

Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.13,5 - пластиковый (усиленный) Проходное сечение, см² Пропускная способность, л/сек
93,3 5,2

Цена на дренажный лоток пластиковый Gidrolica Standart Plus ЛВ-10.14,5.13,5 указана рекомендованная розничная с учетом НДС.

У нас Вы можете купить дренажный лоток по выгодно-низкой цене.
Мы отправим систему на строительный объект в любую точку страны!

Ссылки по теме:

Пластиковые лотки

Лотки Gidrolica Standart Plus

Монтаж пластиковых лотков

Загрузки

Standart Plus ЛВ-10.14,5.13,5

Чертёж водоотводного лотка ЛВ-10.14,5.13,5 - пластиковый усиленный
