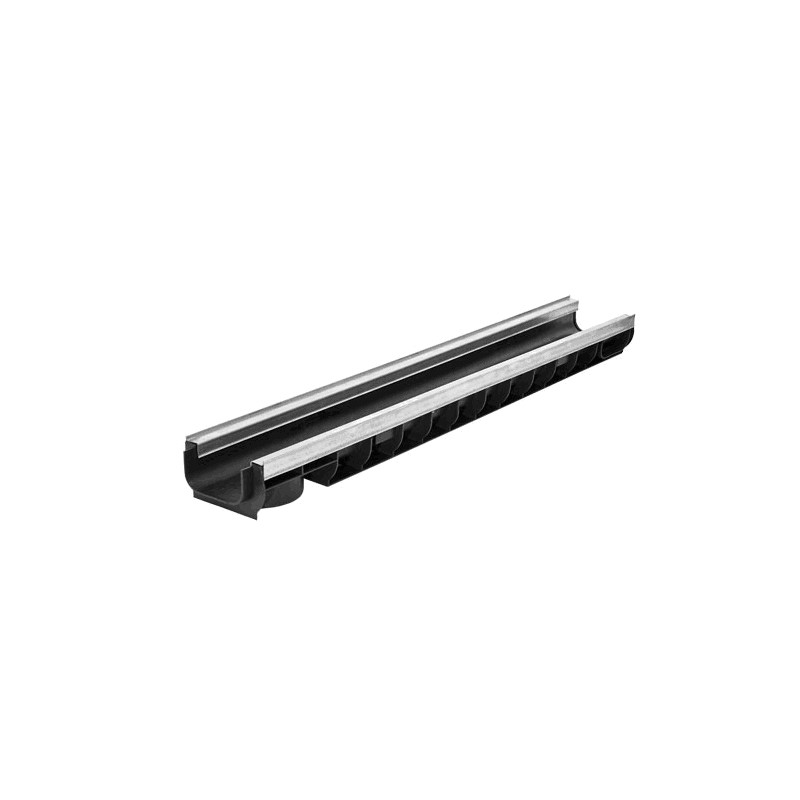

Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.08 - пластиковый (усиленный)

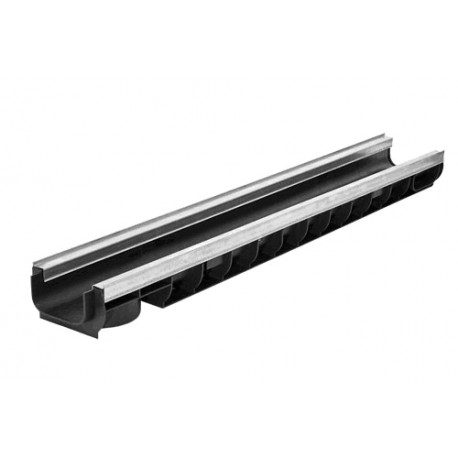

Цена снижена! Gidrolica Standart Plus ЛВ-10.14,5.08 - пластиковый (усиленный) Увеличить

Лоток водоотводный ЛВ-10.14,5.08- пластиковый (усиленный)

Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.08 - пластиковый (усиленный)

  • Размеры (ДхШхВ), мм: 1000х148х80
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 2,2 кг.
  • Артикул: 8034
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

499 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

936,79 руб

-15%

1 102,10 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.08 - пластиковый (усиленный)
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х148х80
Гидравлическое сечение Ширина DN100 (100 мм), высота 54 мм.
Вес, кг 2,1
Артикул 8034
Проходное сечение 51,1 см²
Пропускная способность 2,4 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, для оборудования эксплуатируемых кровель.
Особенности Малая высота лотка позволяет устанавливать его в местах с ограничением по высоте заложения.
Примечание Дренажный лоток усилен П-образными стальными оцинкованными насадками

Подробнее

Лоток Gidrolica Standart Plus DN100 H80

Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.08 - пластиковый (усиленный) - это второй по величине канал в серии. Имеет ширину гидравлического сечения 100 мм (DN100) и высоту 80 мм (H80), применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, для оборудования эксплуатируемых кровель.

Дренажные лотки пластиковые этой модификации являются усиленной версией артикула 803 в системе поверхностного водоотвода.

Особенностью дренажного лотка Gidrolica Standart DN100 H80 можно отметить его малую высоту - мелкосидящий канал, предназначенный для установки в местах, где высота заложения ограничена по высоте. При каскадном построении или компоновки может использоваться как вторая ступень каскада лотков DN100. В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную.

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-10.14,5.08 - пластиковый (усиленный)

Название с 2014 года:
Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.08 - пластиковый (усиленный)

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

Чертежный вид лотка Gidrolica Standart Plus DN100 H60

ЧертежЧертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart Plus DN100 H80 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart Plus DN100 H80

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart Plus DN100 H80 и трубы Ø110 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

6 (шесть) типоразмеров Gidrolica Standart Plus DN100

DN100 H60
DN100 H80
DN100 H100
DN100 H120
DN100 H135
DN100 H185

Интересные гидравлические характеристики

Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.08 - пластиковый (усиленный) Проходное сечение, см² Пропускная способность, л/сек
51,1 2,4
Цена на водоотводный лоток пластиковый Gidrolica Standart Plus ЛВ-10.14,5.08 указана рекомендованная розничная с учетом НДС. У нас Вы можете купить дренажные лотки по выгодно-низкой цене. Мы отправим систему на строительный объект в любую точку страны!

Ссылки по теме:

Пластиковые лотки

Монтаж пластиковых лотков

Загрузки

Standart Plus ЛВ-10.14,5.08

Чертёж водоотводного лотка ЛВ-10.14,5.08 - пластиковый
