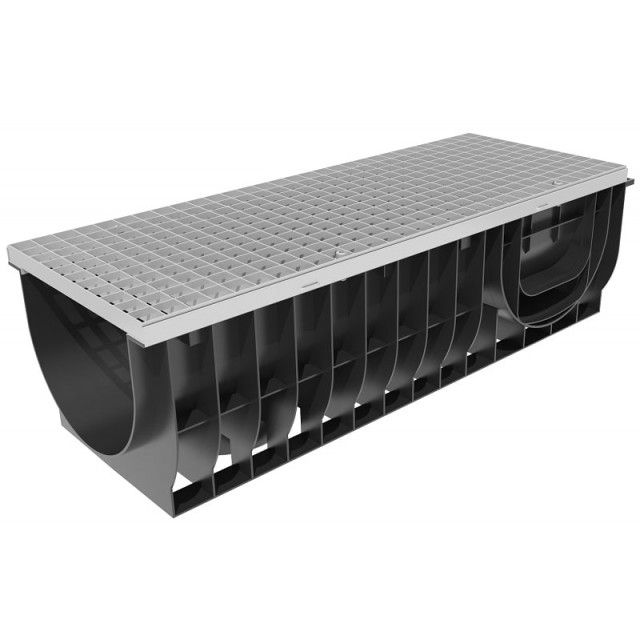

Лоток Gidrolica Light ЛВ-30.38.28 с решеткой стальной (ячейка)

Gidrolica Light DN300 H280 с оцинкованной решеткой ячеистой структуры

Появление комплекта водоотводного лотка высотой 280 мм в линейке типоразмеров Gidrolica Light означает возможность каскадной компоновки водоотвода сечением 300 мм.

Комплект Gidrolica Light: лоток водоотводный ЛВ-30.38.28 - пластиковый c решеткой РВ -30.37.100 ячеистой стальной оцинкованной с высокими гидравлическими характеристиками востребован, в первую очередь, на территориях с большой площадью водосбора. Теперь вся серия дренажных каналов с внутренним сечением DN300 состоит из трех доступных размеров с высотами: H280, H400 и H480. А это значит, что появился удобный случай выполнить каскадное построение ряда лотков увеличивая общую протяженность ливневой канализации.

Пластиковые ливневые лотки серии Gidrolica Light отпускаются только в комплекте с решетками!

Комплектность

Комплекты Gidrolica Light собираются в специально оборудованном сборочном цехе при заводе в течение 2-3 дней. На объекты строительства поставляются уже в укомплектованном виде.

В комплект поставки системы Gidrolica Light входит:

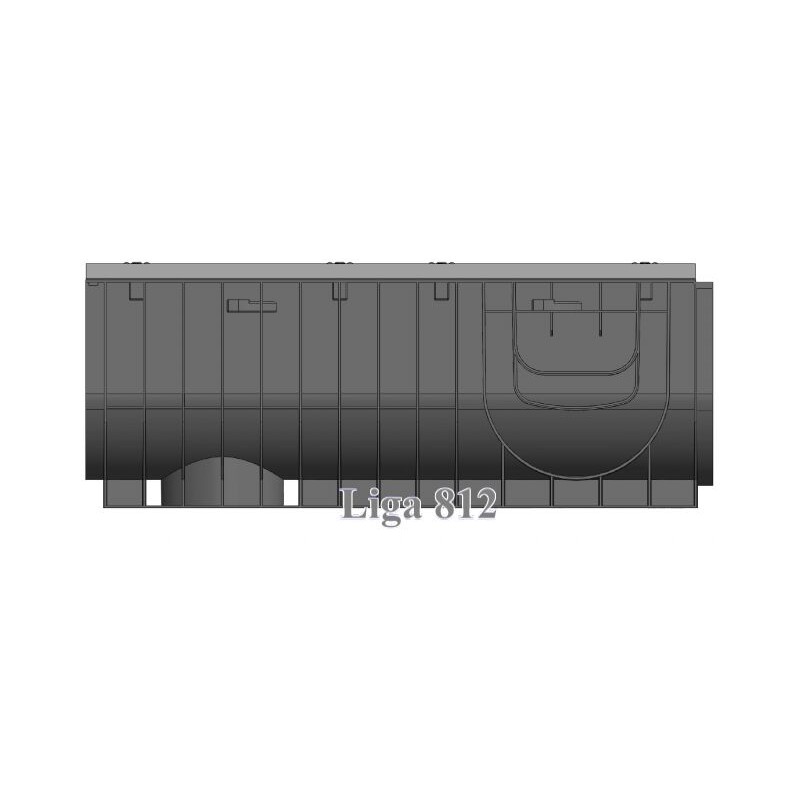

• лоток водоотводный ЛВ-30.38.28 пластиковый с монтированными в борта желоба стальными П-э образными усиливающими оцинкованными насадками. Насадки работают в качестве буфера между лотком и решеткой, защищая борт лотка от разрушения при воздействии механических нагрузок на канал. В конструкции лотка предусмотрен вертикальный патрубок для соединения с трубами канализации диаметром 200 м. В боковинах водоотводящего желоба расположены заглушенные трафареты У-образного сечения для несложной и быстрой угловой состыковки комплектов лотков;

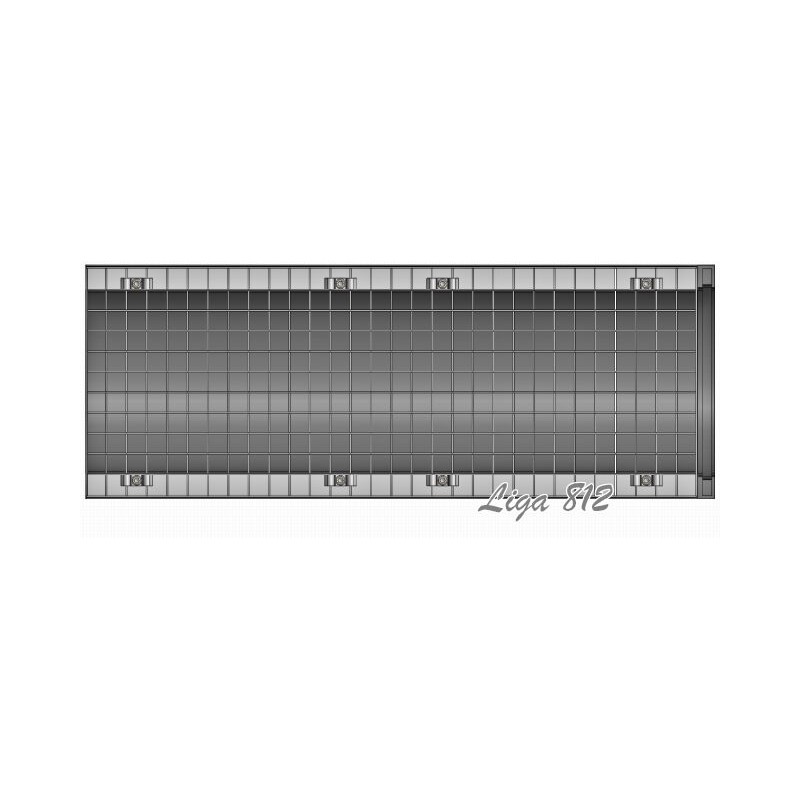

• решетка водоприемная РВ-30.37.100 ячеистая стальная оцинкованная, кл. A15 длиной 1 метр и высотой 25 мм с усиленными ребрами жесткости, образующими ячеистую структуру решетки. Ячейки 30х30 мм увеличивают коэффициент водопоглощения решетки;
• крепеж универсальный для сборки лотка водоотводного пластикового, который надежно фиксирует дождеприемную решетку и предотвращает её продольные смещения относительно бортов лотка. (8 болтов с ответными частями - 2 набора по 4 шт).

Область применения

Класс A15 (15 kN) - до 1,5 тонн/метр квадратный

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, благоустройство дворов.
  Приусадебные участки, индивидуальная застройка.

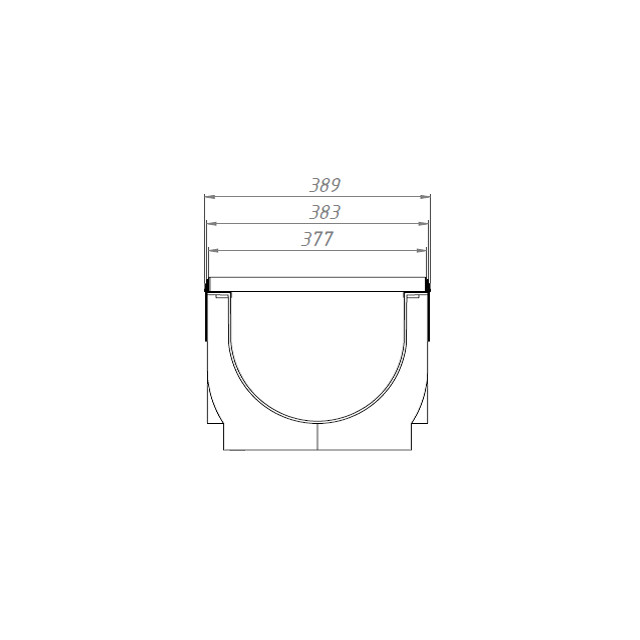

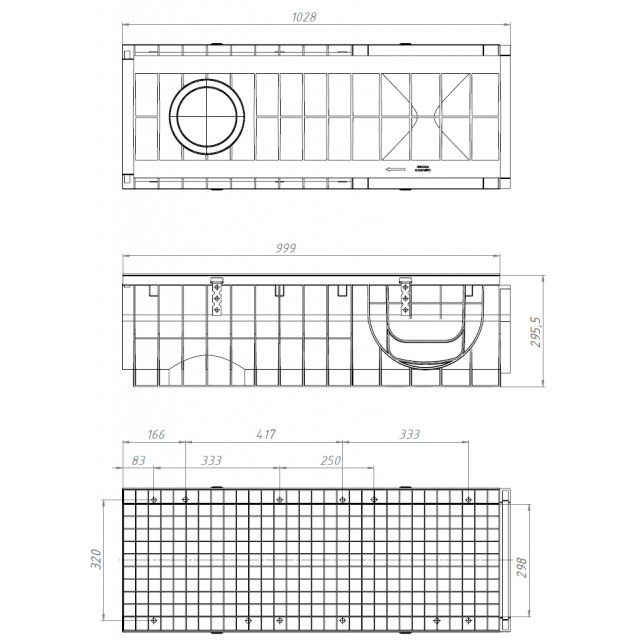

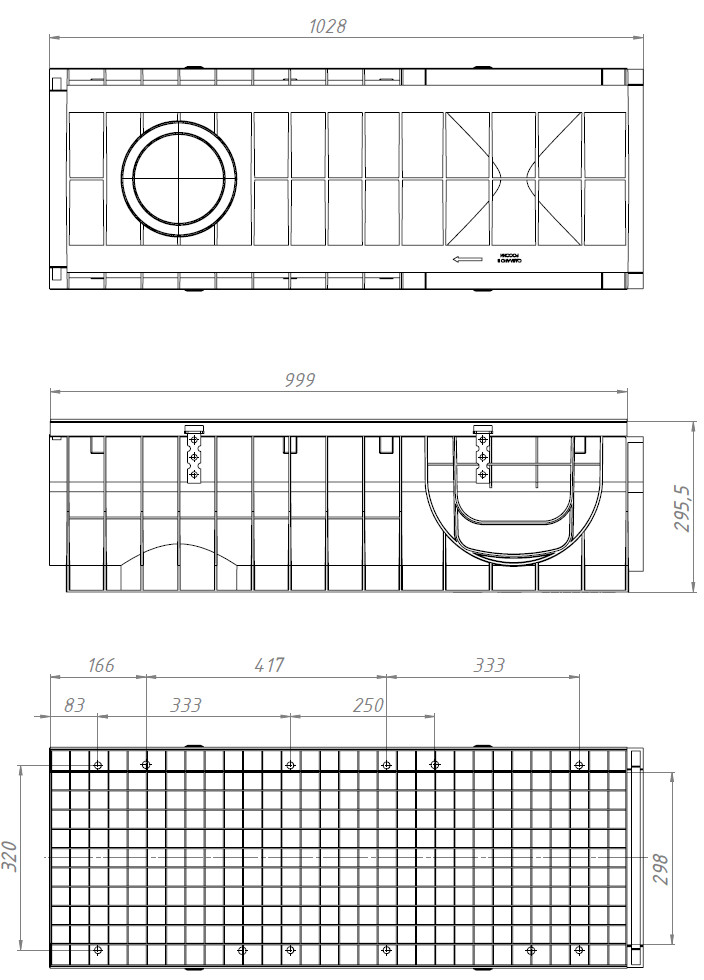

Чертежный вид

Схемы построения

Точки входа для углового соединения лотков Gidrolica Light DN300 H280 - две точки соединения (по одному специальному пазу с каждой стороны):

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка и трубы Ø200 мм:

Сброс воды через дождеприемник 400х400. Подключаются трубы диаметром 110-200 мм:

Двухстороннее соединение с дождеприемником 400х400:
