Решетчатый прессованный настил, ячейка 33х13 - оцинкованный


Прессованный настил, ячейка 33х33

2304-2324

Решетчатый прессованный настил, стальной оцинкованный, ячейка 33х33мм.

  • Размеры (ДхШхВ), мм: 300-2200х300-2800х20-50
  • Толщина несущей полосы: 2-5 мм
  • Класс нагрузки: А15-В125 (до 12,5 тонн)
  • Вес настила: 32 кг/м2
  • Артикулы: 2304-2324
  • Изготовление прессованного настила по размерам заказчика!

Цена указана за штуку.

Подробнее

48 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 346,00 руб

Подробнее

Купить решетчатый стальной оцинкованный прессованный настил с размерами ячейки 33х33 мм можно по низкой цене, основываясь на стандартных конфигурациях изделия, на примере представленных в сводной таблице типоразмеров. Изготовление прессованного настила по индивидуальным размерам, также осуществляется нашей компанией при участии конструкторского бюро высоких технологий - "СТРОЙПРОЕКТ".

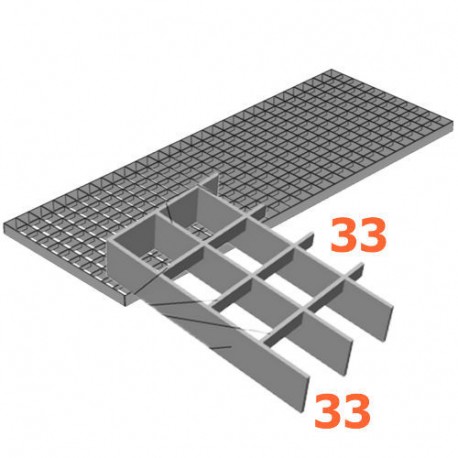

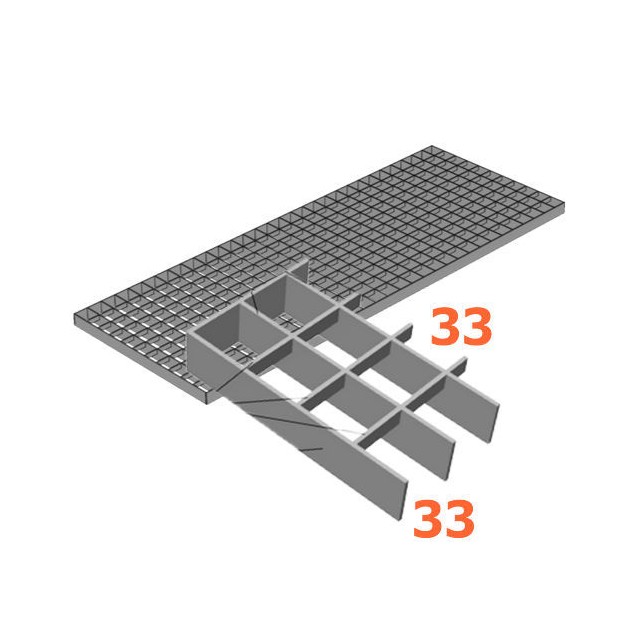

Пресснастил с ячейкой 33х33

Решетчатый прессованный настил изготавливается методом холодной запрессовки металлических полос из низкоуглеродистой стали с последующим оцинкованием, согласно Европейскому стандарту по DIN 24537 . Сначала образуют оснастку, так называемый короб высокой прочности, который является несущей окантовкой. Далее в несущих пластинах (полосах) делают прорези на глубину равной высоте связующих полос. После чего происходит соединения всех элементов методом прессования. Прочность соединения в момент запрессовки связующих полос в несущие достигается при давлении 5 000 кг, а стойкость поверхности настила к механическим нагрузкам, к коррозии и истиранию обеспечивается цинковой оболочкой 70 микрон при чистоте самого исходника, горячего цинка 99,9%.

Области применения

Области применения прессованного настила

  • Входные группы придверной грязезащиты, рампы, промышленные полы и эстакады.
    Площадки башенных кранов, платформы в сфере энергетики, лестничные ступени.
    Полки для стеллажей и другое оборудование для складов, логистических центров.
    Системы водоотведения для станций техобслуживания, АЗС, автомойки и др. объектов строительства...

Решетчатый настил с ячейкой 33х33, размеры

Формируя будущую конструкцию важно учитывать расположение именно несущих полос относительно опоры.

Пример маркировки нашей решетки из прессованного настила: P 30/2; 33/33; Zn; 375х1000.

P и Zn - означает, что это прессованный настил, что он оцинкованный, в соответствии с требованиями европейских стандартов, имеет высоту 30 мм, толщину несущей полосы 2 мм, с размерами ячейки 33х33 мм. Последовательность написания размеров, длины и высоты, также имеет важное значение. В данном случае, 375х1000 означает, что длина решетки - 1000 мм по вектору длины ячейки 33 мм, а ширина изделия - 375 мм равна длине несущей полосы по второму вектору ячейки 33 мм.

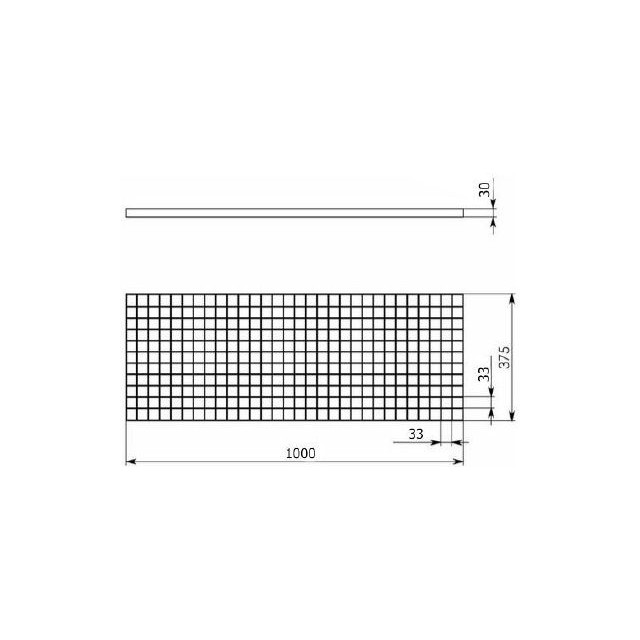

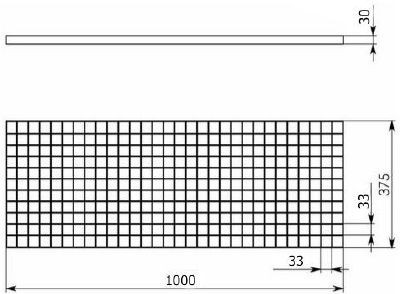

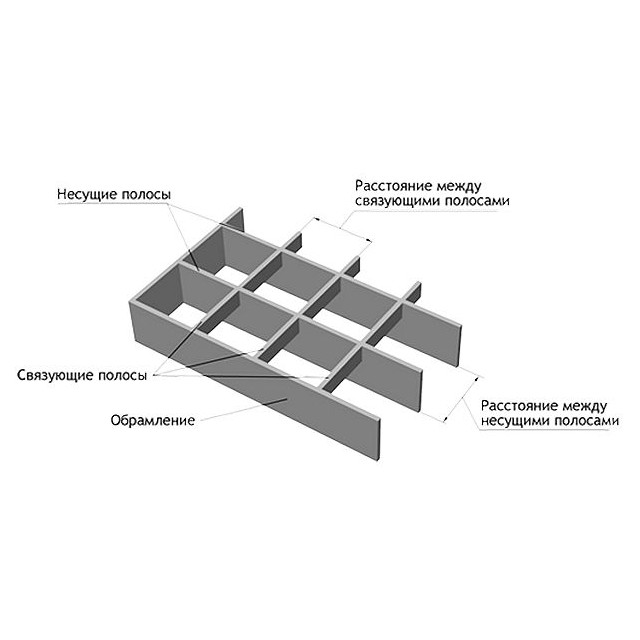

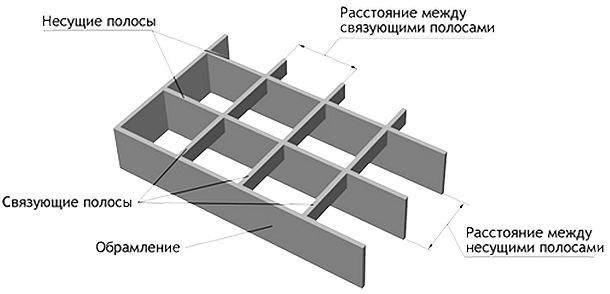

Несущие и связующие полосы прессованного настила 33х33Чертежный вид прессованного настила 33х33

Стандартные типоразмеры оцинкованного настила, ячейка 33х33
Артикул Длина несущей
полосы, мм
Длина покровной
полосы (связующие), мм
Высота/толщина
несущей полосы, мм
Вес настила,
кг
Цена,
руб./шт.
2304 500 1000 30/2 12,5 3 346 руб.
2305 600 1000 30/2 15,0 3 679 руб.
2306 700 1000 30/2 17,5 4 033 руб.
2307 800 1000 30/2 20,0 4 365 руб.
2308 900 1000 30/2 22,5 4 697 руб.
2309 1000 1000 30/2 25,0 5 083 руб.
2311 1200 1000 30/2 30,0 5 755 руб.
2312 300 1000 30/3 9,9 3 401 руб.
2313 400 1000 30/3 13,2 3 670 руб.
2314 500 1000 30/3 16,5 4 151 руб.
2315 600 1000 30/3 19,8 4 649 руб.
2318 900 1000 30/3 29,7 5 802 руб.
2319 1000 1000 30/3 33,0 6 182 руб.
2321 1200 1000 30/3 39,6 7 114 руб.
2322 1500 1000 30/3 49,5 86140 руб.
2324 1500 1000 40/3 50,5 10 873 руб.
Изготовление решетчатого настила индивидуальных размеров и конфигураций.
Стоимость можно уточнить у менеджеров компании.
