BGU (СО-200мм) № -15-0 - лоток бетонный КU 100.29,8(20).22(15)
> Водоотвод>Бетонные лотки>BGU>Бетонный лоток BGU DN200 H220 № -15-0

Цена снижена! Лоток водоотводный бетонный коробчатый (СО-200мм)KU 100.29,8(20).22(15) - BGU, № -15-0 Увеличить
Назад Далее

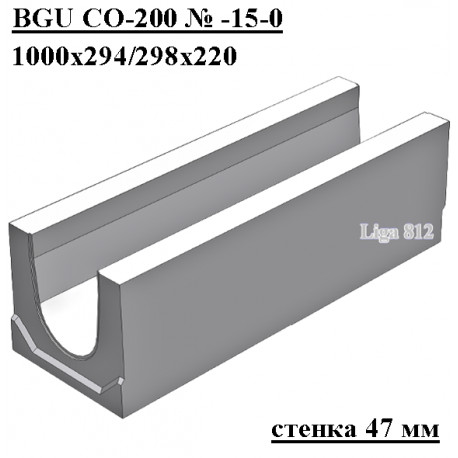

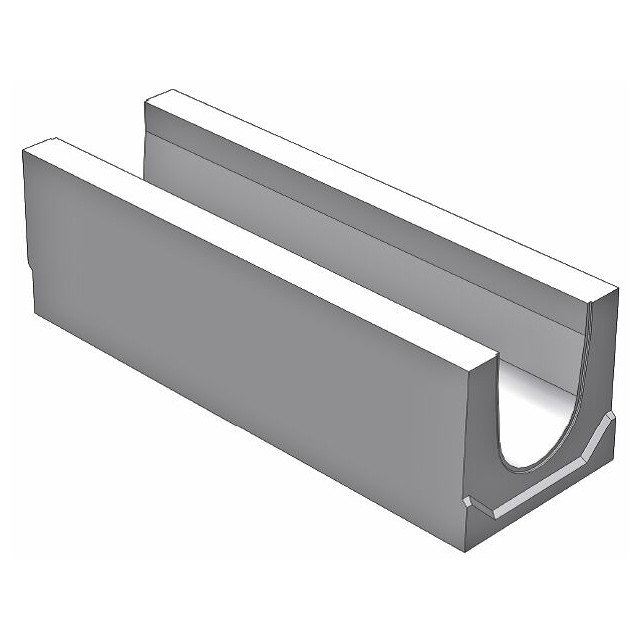

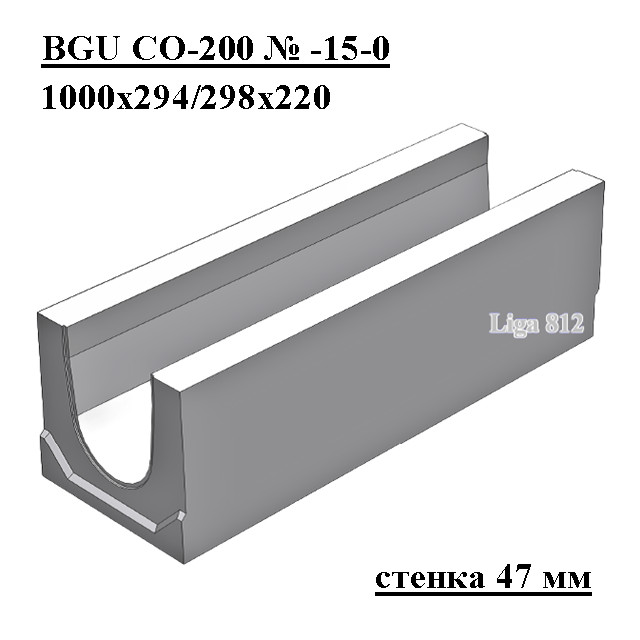

Бетонный лоток BGU DN200 H220 № -15-0

Лоток водоотводный бетонный коробчатый (СО-200мм)KU 100.29,8(20).22(15) - BGU, № -15-0

  • Размеры (ДхШхВ), мм: 1000х298х220
  • Сечение: DN200 U-образное.
  • Толщина стенки: 47 мм.
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 96,0 кг.
  • Артикул: 40623063
  • Дополнительно: водоприемные решетки, пескоуловители.

Цена указана за штуку.

Подробнее

960 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 097,60 руб

-5%

2 208,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-200мм)KU 100.29,8(20).22(15) - BGU, № -15-0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B55). Вибропрессование.
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х294/298х220
Гидравлическое сечение Ширина DN200 (200 мм), высота 150 мм.
Вес, кг 96,0
Артикул 40623063
Проходное сечение 375 см²
Пропускная способность 20,8 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для обустройства линейного водоотвода на территориях с большой площадью водосбора.
Примечание Дополнительно приобретаются: бетонные дождеприемники, пескоуловители и водоприемные решетки
Кол-во на паллете 12 шт.

Подробнее

Купить бетонный лоток BGU СО-200 № -15-0 высотой 220 мм

Наша компания предлагает купить лоток водоотводный бетонный коробчатый (СО-200мм)KU 100.29,8(20).22(15) - BGU, № -15-0 для организации поверхностного дренажа линейного типа в местах с большой площадью водосбора. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость лотка формируется на основании общего счета. Дополнительно для этих систем можно приобрести бетонный дождеприемник, пескоуловитель и водоприемные решетки.

Невысокий желоб шириной гидравлического, U-образного, сечения DN200 производится с толщиной бортика 47 мм, основания 70 мм методом вибпропрессования. С характеристикой проходного сечения - 375 см², пропускная способность канала составляет 20,8 литра в секунду при уклоне 0,5% или 5 мм. на 1 метр длины водоотвода).

При каскадном способе построения линии водоотвода лоток водоотводный бетонный коробчатый (СО-200мм)KU 100.29,8(20).22(15) - BGU, № -15-0 с высотой Н220 (220 мм) может быть установлен вторым номером, между типоразмерами имеющих высоту 195 и 245 мм. Возможно изготовление данной модели с вертикальным водоотводом, с выпуском под трубу диаметром 200 мм.

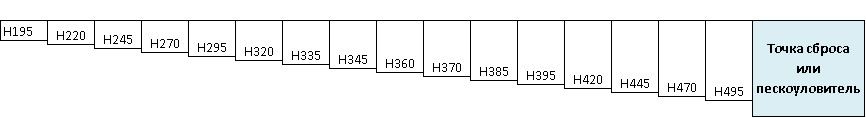

Все типоразмеры в серии лотков BGU СО-200мм со стенкой 47 мм, которые можно использовать для каскадного решения ливневки:
В се высоты в серии BGU СО-200мм

Для оптимизации переходов каскада, можно задействовать лотки с шагом по высоте 25 мм. Но, так как толщина основания желоба 70 мм, то можно допустить и шаг в 50 мм.

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка BGU СО-200 № -15-0

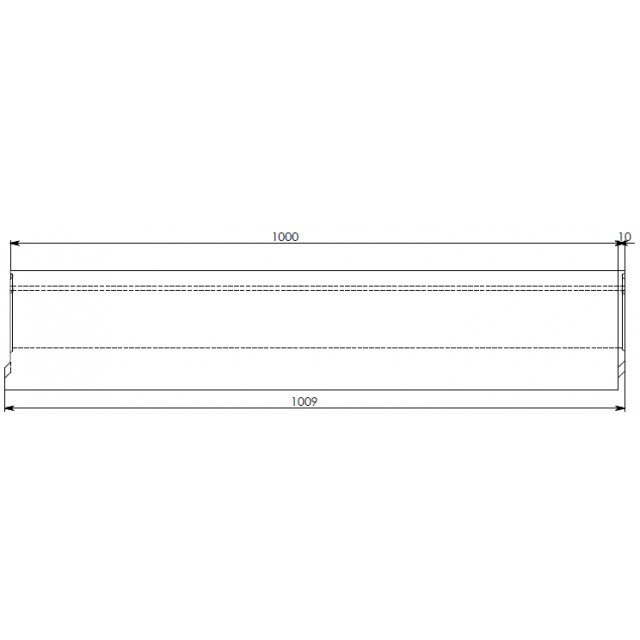

Чертеж бетонного лотка BGU СО-200 № -15-0

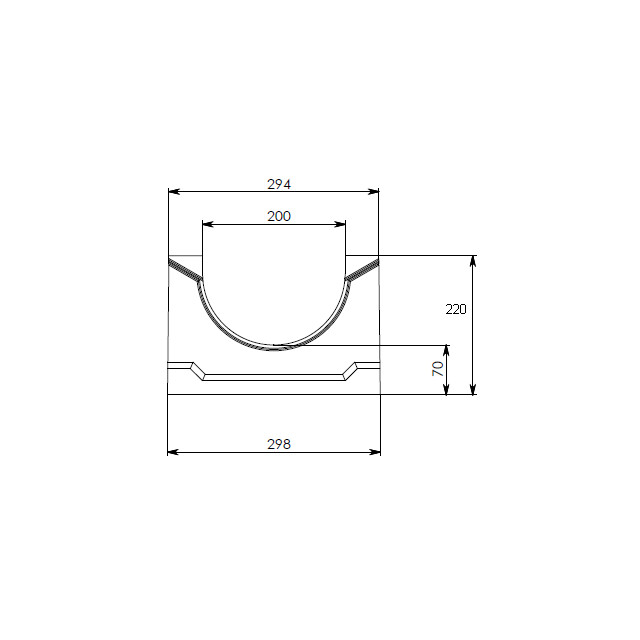

Чертеж бетонного лотка BGU СО-200 № -15-0, вид спереди

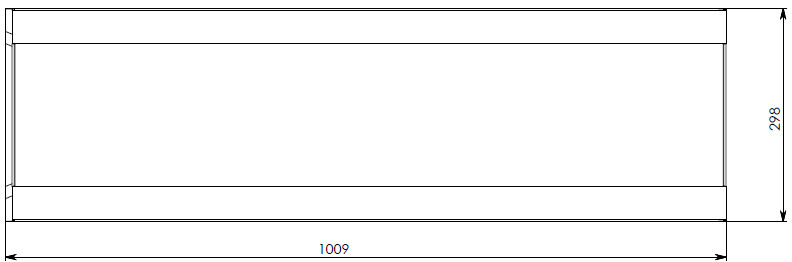

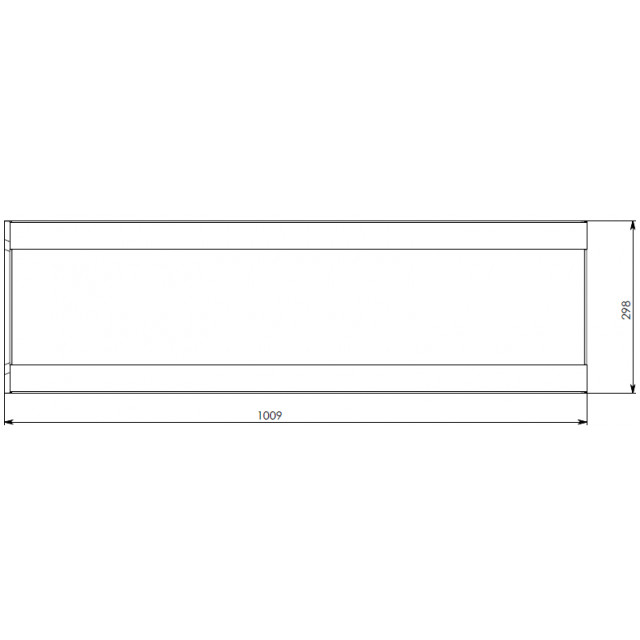

Чертеж бетонного лотка BGU DN200 № -15-0, вид сверху
