BGU (СО-150мм) № 15-0 - лоток бетонный КU 100.24,8 (15).31,5(25)

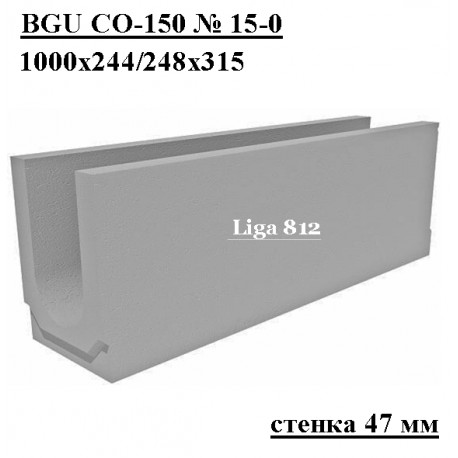

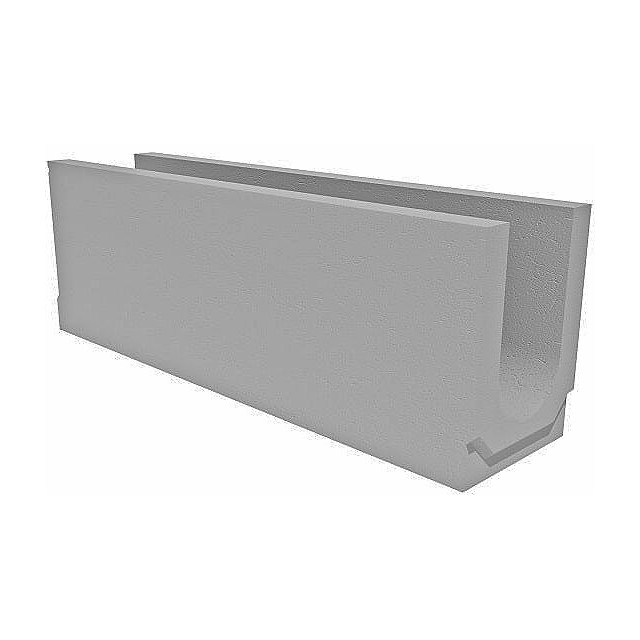

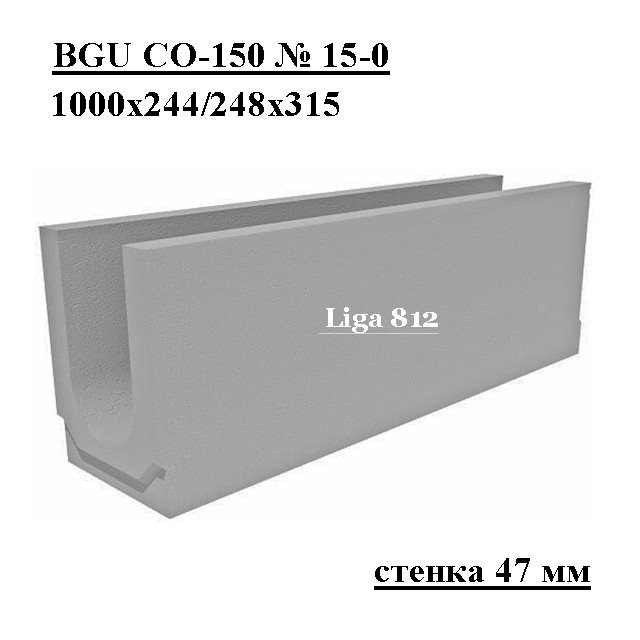

Бетонный лоток BGU DN150 H315 № 15-0, стенка 47 мм

Лоток водоотводный бетонный коробчатый (СО-150мм)КU 100.24,8 (15).31,5(25)-BGU, № 15-0

  • Размеры (ДхШхВ), мм: 1000х248х315
  • Сечение: DN150, U-образное.
  • Толщина стенки: 47 мм.
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 99,6 кг.
  • Артикул: 40615063
  • Дополнительно: водоприемные решетки, пескоуловители.

Цена указана за штуку.

Подробнее

840 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 990,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-150мм)КU 100.24,8 (15).31,5(25)-BGU, № 15-0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B55). Вибропрессование.
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х244/248х315
Гидравлическое сечение Ширина DN150 (150 мм), высота 250 мм.
Вес, кг 99,6
Артикул 40615063
Проходное сечение 249,6 см²
Пропускная способность 18,7 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для водоотвода на территориях со небольшой и средней площадью водосбора.
Примечание Дополнительно приобретаются: бетонные дождеприемники, пескоуловители и водоприемные решетки
Кол-во на паллете 12 шт.

Подробнее

Купить бетонный лоток BGU СО-150 № 15-0 высотой 315 мм

Наша компания предлагает купить лоток водоотводный бетонный коробчатый (СО-150мм)КU 100.24,8 (15).31,5(25)-BGU, № 15-0 для организации поверхностного дренажа линейного типа в местах с небольшой или средней площадью водосбора. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость лотка формируется на основании общего счета. Дополнительно для этих систем можно приобрести бетонный дождеприемник, пескоуловитель и водоприемные решетки.

Практичный канал шириной гидравлического, U-образного, сечения DN150 производится с толщиной бортика 47 мм и основания 65 мм методом вибпропрессования. С характеристикой проходного сечения - 249,6 см², пропускная способность канала составляет 18,7 литра в секунду при уклоне 0,5% или 5 мм. на 1 метр длины водоотвода.

При каскадном способе построения линии водоотвода лоток водоотводный бетонный коробчатый (СО-150мм)КU 100.24,8 (15).31,5(25)-BGU, № 15-0 с высотой Н315 (315 мм) может быть установлен шестым номером, между типоразмерами имеющих высоту 290 и 340 мм. Возможно изготовление данной модели с вертикальным водоотводом, с выпуском под трубу диаметром 110 мм.

Все типоразмеры в серии лотков BGU СО-150мм со стенкой 47 мм, которые можно использовать для каскадного решения ливневки:
В се высоты в серии BGU СО-150мм

Для оптимизации переходов каскада, можно задействовать лотки с шагом по высоте 25 мм. Но, так как толщина основания желоба 65 мм, то можно допустить и шаг в 50 мм.

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка BGU СО-150 Н315 № 15-0

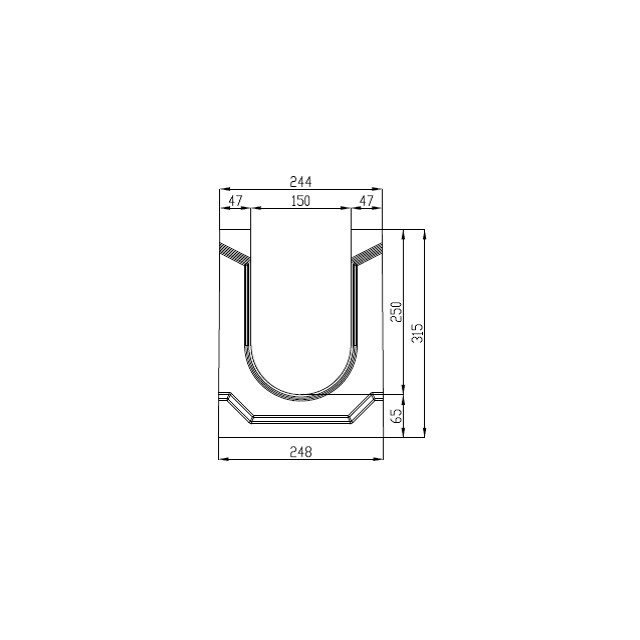

Чертеж бетонного лотка BGU СО-150 H315 № 15-0

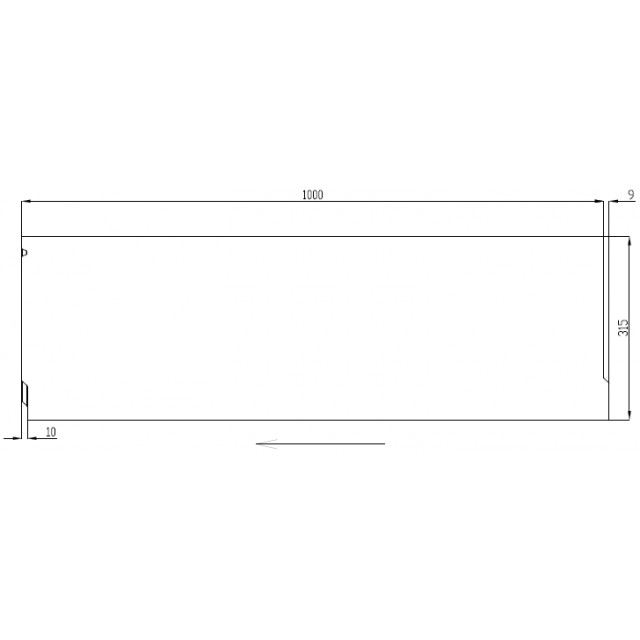

Чертеж бетонного лотка BGU СО-150 H315 № 15-0, вид спереди

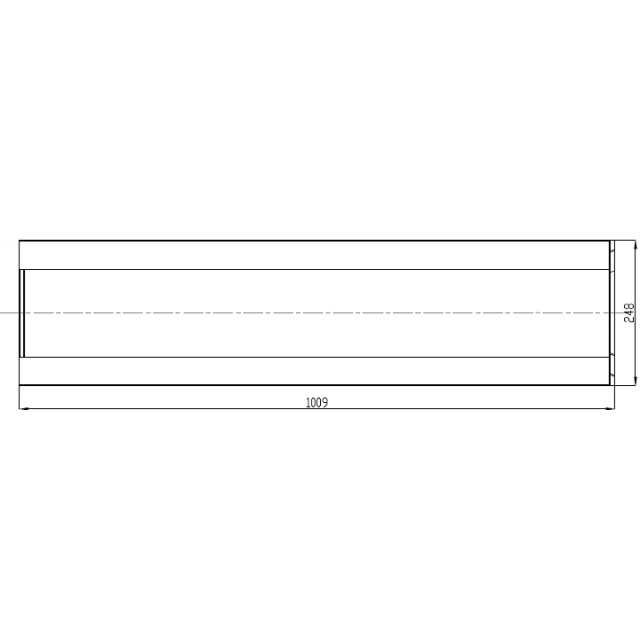

Чертеж бетонного лотка BGU DN150 H315 № 15-0, вид сверху
