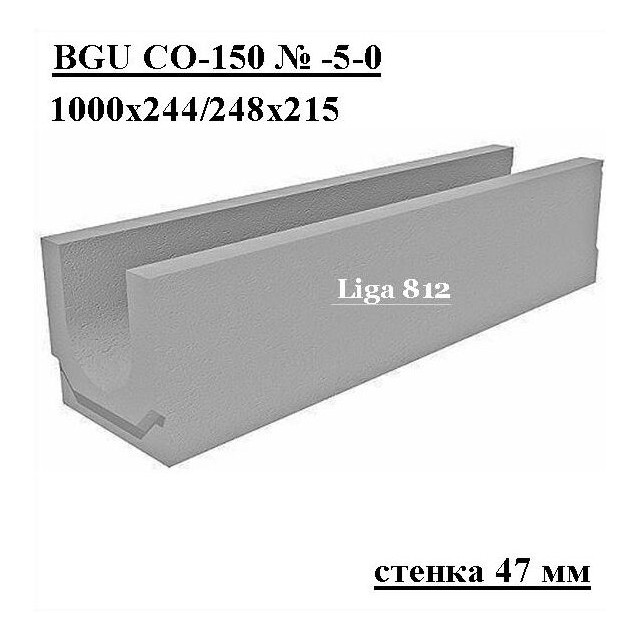

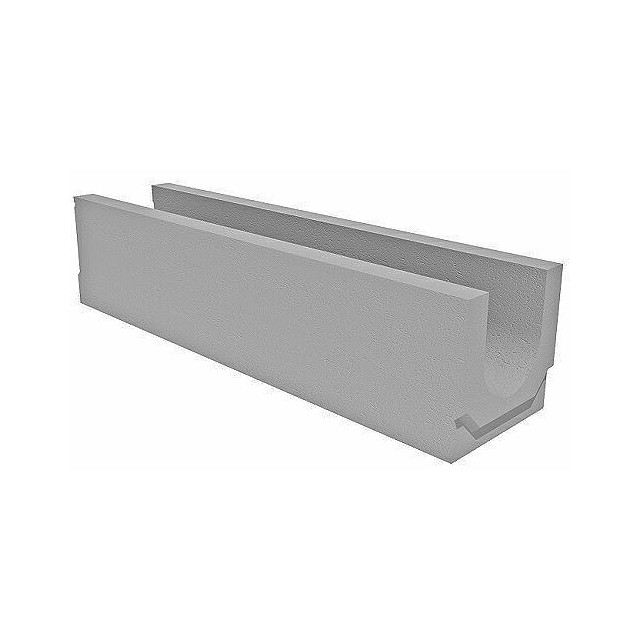

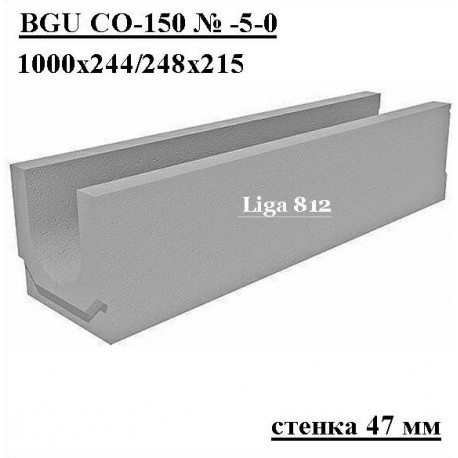

BGU (СО-150мм) № -5-0 - лоток бетонный KU 100.24,8(15).21,5(15)


Бетонный лоток BGU DN150 H215 № -5-0, стенка 47 мм

Лоток водоотводный бетонный коробчатый (СО-150мм)KU 100.24,8(15).21,5(15) - BGU, № -5-0

  • Размеры (ДхШхВ), мм: 1000х248х215
  • Сечение: DN150, U-образное.
  • Толщина стенки: 47 мм.
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 74,3 кг.
  • Артикул: 40618061
  • Дополнительно: водоприемные решетки, пескоуловители.

Цена указана за штуку.

Подробнее

840 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 484,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-150мм)KU 100.24,8(15).21,5(15) - BGU, № -5-0
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B55). Вибропрессование.
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х244/248х215
Гидравлическое сечение Ширина DN150 (150 мм), высота 150 мм.
Вес, кг 74,3
Артикул 40618061
Проходное сечение 170,3 см²
Пропускная способность 12,7 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для водоотвода на территориях со небольшой и средней площадью водосбора.
Примечание Дополнительно приобретаются: бетонные дождеприемники, пескоуловители и водоприемные решетки
Кол-во на паллете 16 шт.

Подробнее

Купить бетонный лоток BGU СО-150 № -5-0 высотой 215 мм

Наша компания предлагает купить лоток водоотводный бетонный коробчатый (СО-150мм)KU 100.24,8(15).21,5(15) - BGU, № -5-0 для организации поверхностного дренажа линейного типа в местах с небольшой или средней площадью водосбора. Цена указана розничная, рекомендованная заводом изготовителем, а конечная стоимость лотка формируется на основании общего счета. Дополнительно для этих систем можно приобрести бетонный дождеприемник, пескоуловитель и водоприемные решетки.

Средний канал шириной гидравлического, U-образного, сечения DN150 производится с толщиной бортика 47 мм и основания 65 мм методом вибпропрессования. С характеристикой проходного сечения - 170,3 см², пропускная способность канала составляет 12,7 литра в секунду при уклоне 0,5% или 5 мм. на 1 метр длины водоотвода).

При каскадном способе построения линии водоотвода лоток водоотводный бетонный коробчатый (СО-150мм)KU 100.24,8(15).21,5(15) - BGU, № -5-0 с высотой Н215 (215 мм) может быть установлен вторым номером, между типоразмерами имеющих высоту 190 и 240 мм. Возможно изготовление данной модели с вертикальным водоотводом, с выпуском под трубу диаметром 110 мм.

Все типоразмеры в серии лотков BGU СО-150мм со стенкой 47 мм, которые можно использовать для каскадного решения ливневки:
В се высоты в серии BGU СО-150мм

Для оптимизации переходов каскада, можно задействовать лотки с шагом по высоте 25 мм. Но, так как толщина основания желоба 65 мм, то можно допустить и шаг в 50 мм.

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка BGU СО-150 № -5-0

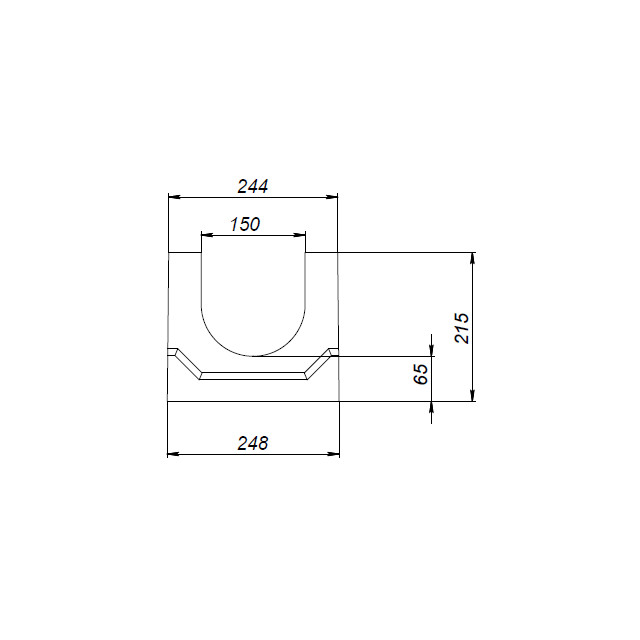

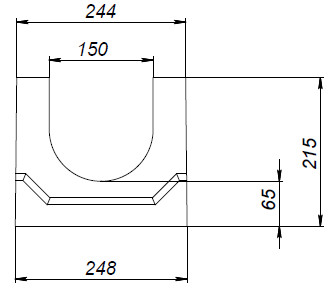

Чертеж бетонного лотка BGU СО-150 № -5-0

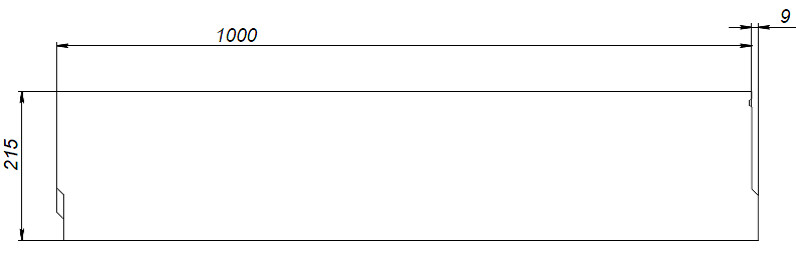

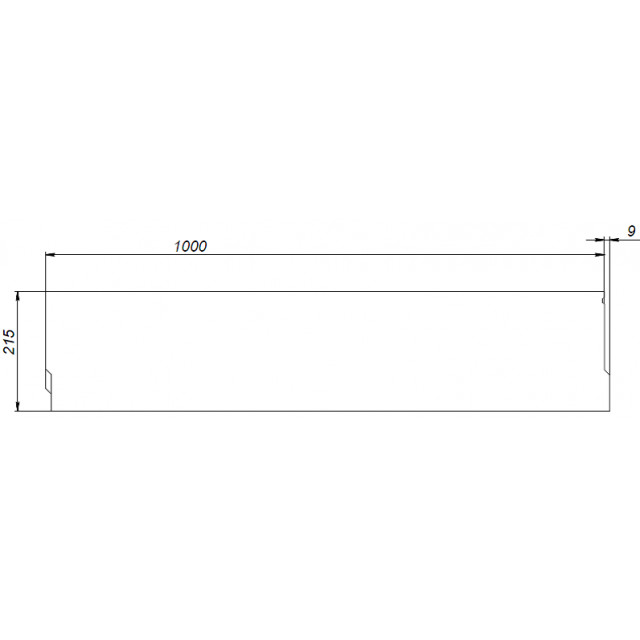

Чертеж бетонного лотка BGU СО-150 № -5-0, вид спереди

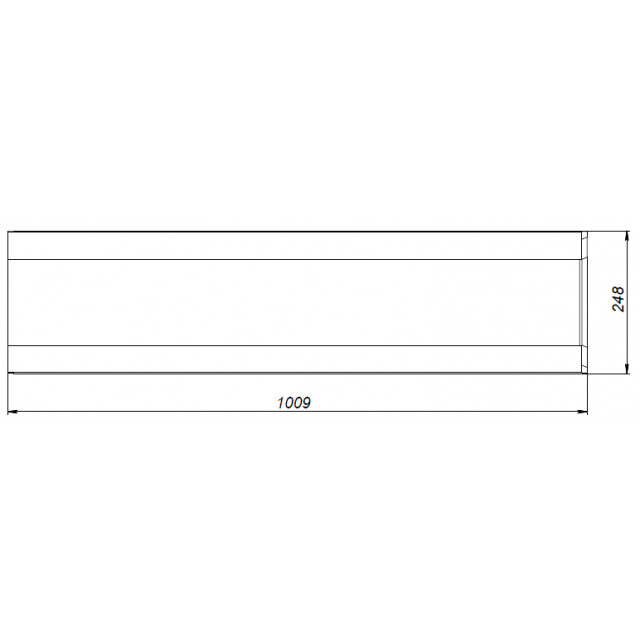

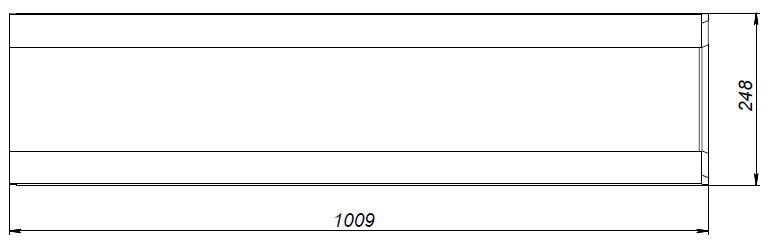

Чертеж бетонного лотка BGU DN150 № -5-0, вид сверху
