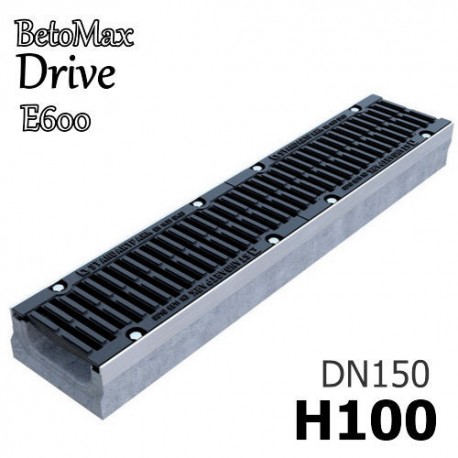

BetoMax Drive ЛВ-15.21.10-Б - бетонный лоток с решеткой "шина", кл. E

Цена снижена! Лоток BetoMax Drive ЛВ–15.21.10-Б с РВ "шина"ВЧ кл.E (к-т) 04217155 Увеличить

BetoMax Drive DN150 H100 с решеткой, кл. E

Лоток водоотводный BetoMax Drive ЛВ-15.21.10-Б бетонный с решеткой тип "шина" чугунной ВЧ, кл. E (паркинг)

  • Размеры (ДхШхВ), мм: 1000х210х100
  • Сечение: DN150
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес в сборе: 40,5 кг.
  • Артикул: 04217155
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

333 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

6 867,00 руб

8 078,00 руб

-1 211,00 руб

Характеристики

Название в проекты Лоток BetoMax Drive ЛВ–15.21.10-Б с РВ "шина"ВЧ кл.E (к-т) 04217155
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-E (до 60 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х210х100
Гидравлическое сечение Ширина DN150 (150 мм), высота 40 мм.
Вес, кг 40,5
Артикул 04217155
Проходное сечение 60 см²
Пропускная способность 1,3 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Поставляется с щелевой чугунной решеткой класса E600
Примечание Может быть выполнен с вертикальным выпуском для трубы от Ø110 мм, а также каскадом или с уклоном
Кол-во на паллете 25 шт.

Подробнее

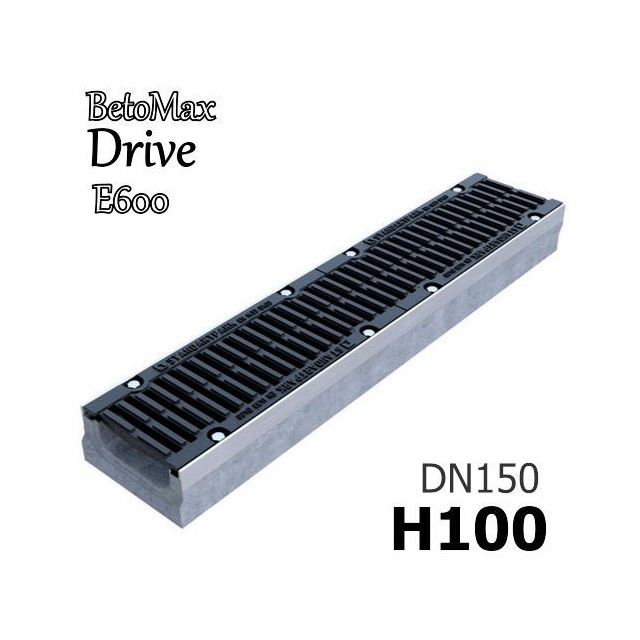

Лоток BetoMax Drive ЛВ-15.21.10-Б с РВ "шина" ВЧ кл.E (к-т)

Низкопрофильный бетонный лоток для ливневой канализации в местах, где есть ограничения по глубине заложения каналов. Применяется для паркинга и многоуровневых парковок. Лоток водоотводный BetoMax Drive ЛВ-15.21.10-Б бетонный в комплекте с чугунной щелевой решеткой имеет ширину гидравлического сечения DN150 (150 мм) и габаритную высоту h100 (100 мм). Пропускная способность желоба отмечена показателем - 1,3 литра в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. Устанавливается в местах, где возможны высокие механические нагрузки на дренажный канал. Модель желоба Drive DN150 H100 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм (артикул с приставкой на конце: 09).

Линейка типоразмеров BetoMax Drive DN150

Вы можете купить бетонный лоток BetoMax Drive ЛВ-15.21.10-Б с чугунной щелевой решеткой "шина" класса E600 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки, и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности. Возможно производство каналов этой серии каскадного исполнения или с переменным сечением по дну (с уклоном).

Комплект поставки

    • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
    • 2-е решетки длиной 0,5 метра из высокопрочного чугуна (шина) имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс E!
    • 8 болтов с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Вид чугунной решетки "шина" для модели:
Вид чугунной решетки шина DN100

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Схема лотка BetoMax Drive ЛВ-15.21.10-Б

Чертеж лотка BetoMax Drive ЛВ-15.21.10-Б

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BetoMax Drive DN150 H100 и трубы Ø160 мм:

Схема построения BetoMax Drive DN150 H100

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
