Водоотводные бетонные лотки Maxi DN200 с внутренним уклоном

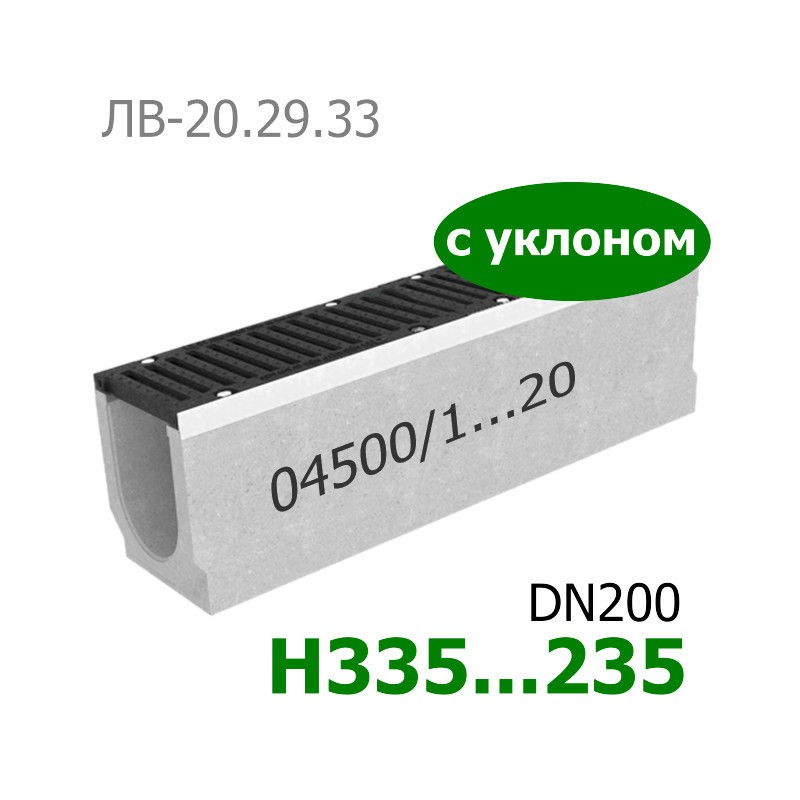

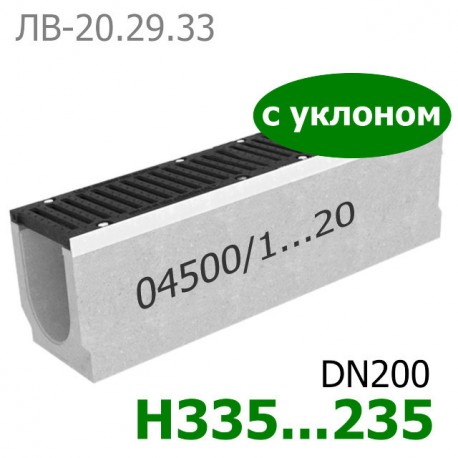

Комплект: лоток водоотводный Maxi ЛВ-20.29.33-Б бетонный с уклоном с решеткой чугунной ВЧ-50, кл. D и E Увеличить

Maxi DN200 с уклоном

Комплект: лоток водоотводный Maxi ЛВ-20.29.33-Б бетонный с уклоном с решеткой чугунной ВЧ-50, кл. D и E

  • Размеры (ДхШхВ), мм: 1000х285х235-335
  • Сечение: DN200
  • Артикулы: 04500/1...20
  • Поставляется в комплекте с чугунными решетками!
  • Класс нагрузки на выбор:
    D400 (до 40 тонн) и E600 (до 60 тонн)
  • Вес в сборе: от 122 кг.

Цена указана за комплект.

Подробнее

200 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

9 106,00 руб

Характеристики

Название в проектыКомплект: лоток водоотводный Maxi ЛВ-20.29.33-Б бетонный с уклоном с решеткой чугунной ВЧ-50, кл. D и E
МатериалСтойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон)
Класс нагрузкиD400 (до 40 тонн) и E600 (до 60 тонн)
Размеры (ДхШхВ), мм1000х1285х335...235
Гидравлическое сечениеШирина DN200 (200 мм)
Артикул045044/1...20, 04500/1...20
Области примененияПромзоны высокой интенсивности, склады, порты, транспортные терминалы...
ОсобенностиВ комплекте: 1 лоток бетонный, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 винтов (крепеж).
ПримечаниеВ наборе Maxi DN200 с уклоном имеется 3 прямых лотка для увеличения общей линии каналов.
Кол-во на паллете8 шт.

Подробнее

Лотки бетонные MAXI DN200 с уклоном

Для организации направления стоков, бетонные лотки Maxi с шириной гидравлического сечения DN200 (200 мм) изготавливаются с уклоном 0,5%, а при естественном уклоне на месте монтажа, без уклона. Лотки с переменным сечением производятся последовательными сериями, полна серия включает 20 лотков. Начальная высота первого лотка 235 мм, конечная высота двадцатого лотка 335 мм.

Технические характеристики представленных типоразмеров и возможные варианты комплектации лотков с уклоном Maxi DN200 такие же, как и у прямых бетонных каналов на базе Maxi ЛВ-20.29.33.

Типовая схема установки лотков Maxi DN200 с уклоном

Комплект: лоток водоотводный Maxi ЛВ-20.29.33 бетонный с уклоном с решеткой чугунной ВЧ-50, кл. E (щелевой)
АртикулКласс нагрузкиДлина, ммШирина, ммНачальная высота, ммКонечная высота, ммВес, кг
04500A-E1000285335335128,0
04500/1A-E1000285335330122,5
04500/2A-E1000285330325122,0
04500/3A-E1000285325320121,0
04500/4A-E1000285320315120,0
04500/5A-E1000285315310119,0
04500/6A-E1000285310305118,0
04500/7A-E1000285305300117,0
04500/8A-E1000285300295116,0
04500/9A-E1000285295290115,0
04500/10A-E1000285290285114,5
04550A-E1000285285285116,0
04500/11A-E1000285285280113,0
04500/12A-E1000285280275112,1
04500/13A-E1000285275270111,1
04500/14A-E1000285270265110,1
04500/15A-E1000285265260109,2
04500/16A-E1000285260255108,2
04500/17A-E1000285255250107,2
04500/18A-E1000285250245106,3
04500/19A-E1000285245240105,3
04500/20A-E1000285240235104,3
04540A-E1000285235235104,0

Выделенные элементы (строки) – характеристики прямых бетонных лотков серии MAXI DN200, которые могут участвовать в общем построении линейного водоотвода вместе с лотками с внутренним уклоном!

Бетонные лотки Maxi с уклоном

Комплект: лоток водоотводный Maxi ЛВ-11.19.23 бетонный с уклоном с решеткой ячеистой чугунной ВЧ-50, кл. D
АртикулКласс нагрузкиДлина, ммШирина, ммНачальная высота, ммКонечная высота, ммВес, кг
045044/1...20A-D1000285335...235102-122

Цена указана за комплект системы класса D400 (до 40 тонн/ метр квадратный). Уточнить стоимость системы E600 можно изменив в атрибутах товара переменное значение «Класс нагрузки».

Выгодно-низкая цена, по которой можно купить дренажные бетонные лотки с внутренним уклоном в комплекте с чугунными решетками Maxi ЛВ-20.29.33 определяется на основании общего счета.
Компания производителей и поставщиков «Лига 812» поставляет усиленные бетонные дренажные лотки MAXI DN200 оптом и в розницу во все регионы нашей страны.
