Maxi DN200 H235

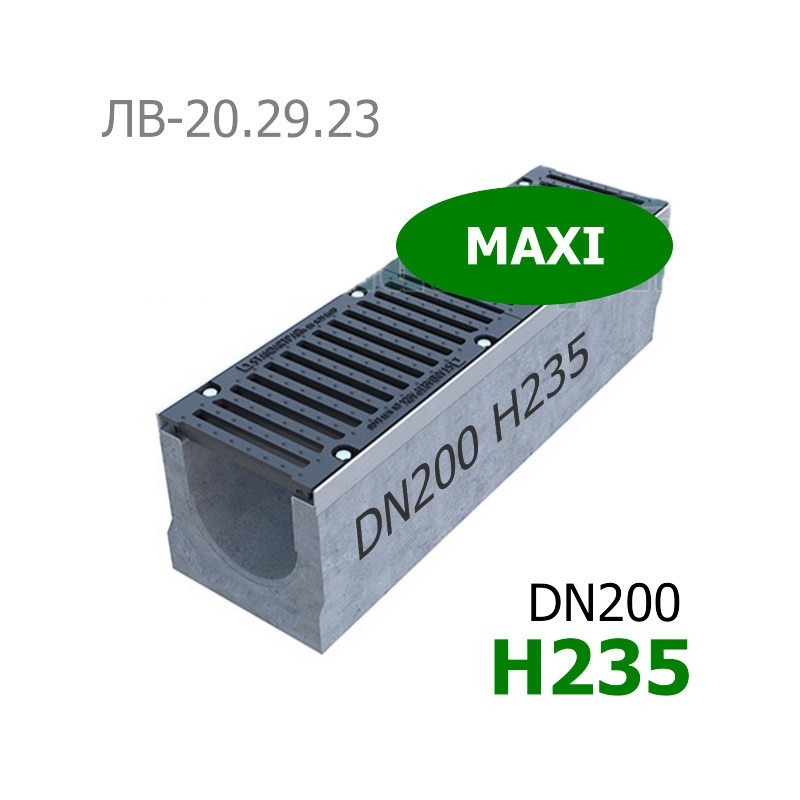

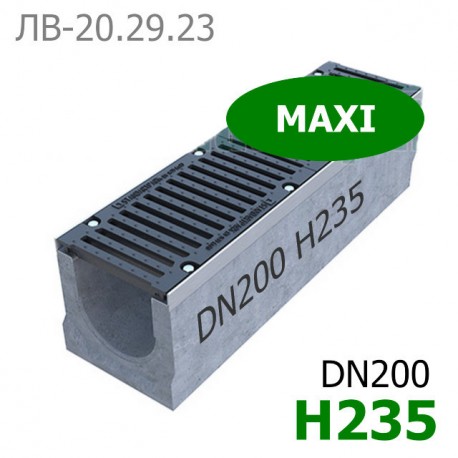

Лоток бетонный Maxi ЛВ-20.29.23 c чугунными решетками

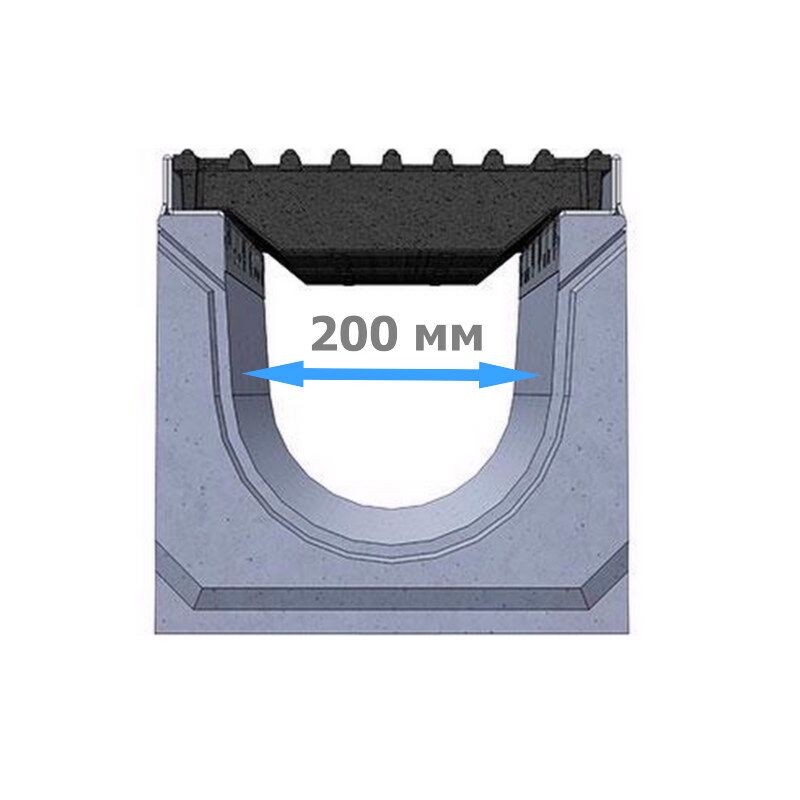

Открывая серию бетонных водоотводных лотков с решеткой имеющих ширину внутреннего, гидравлического сечения DN200 (200 мм) нужно отметить, что желоба из армированного фибробетона обладают повышенной пропускной способностью и предназначены для организации "ливневки" в местах с большой площадью водосбора. В серии участвует три типоразмера бетонных желобов с высотами: 235, 285, 335 мм.

Лоток водоотводный Maxi ЛВ-20.29.23-Б бетонный с решеткой чугунной ВЧ, с фактической габаритной высотой H235 (235 мм), устанавливается в местах с предельной интенсивностью движения автотранспорта, например, на АЗС, промышленных зонах, на заводских терминалах.

Конструкция бетонного желоба оснащена надежным замком крепления чугунных решеток, который предотвращает быстрое разрушение стенок канала при эксплуатации системы. При построении линейного водоотвода с применением лотков с уклоном (переменным сечением) или при необходимости осуществить систему каскадов, бетонный лоток Maxi ЛВ-20.29.23 монтируется первым в общей линейке ливнеприемных каналов одного сечения.

Лоток дренажный бетонный Maxi DN200 H235 может быть выполнен с вертикальным водосливом (вертикальным патрубком для соединения с трубой от 110-ого диаметра), в этом случае артикул изделия обозначается - 04544409 (кл. D) и 0454009 (кл. E).

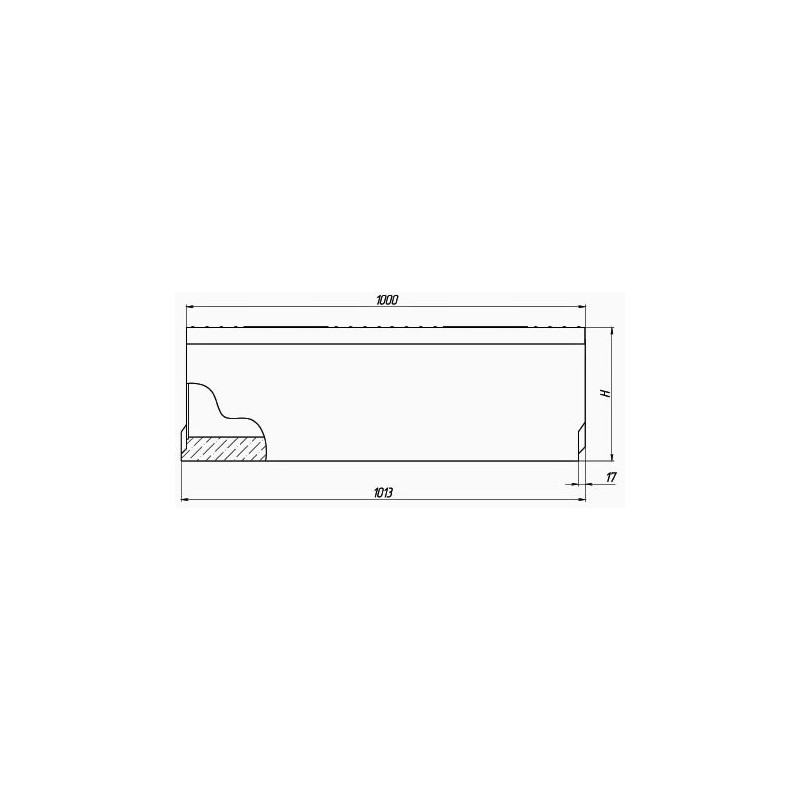

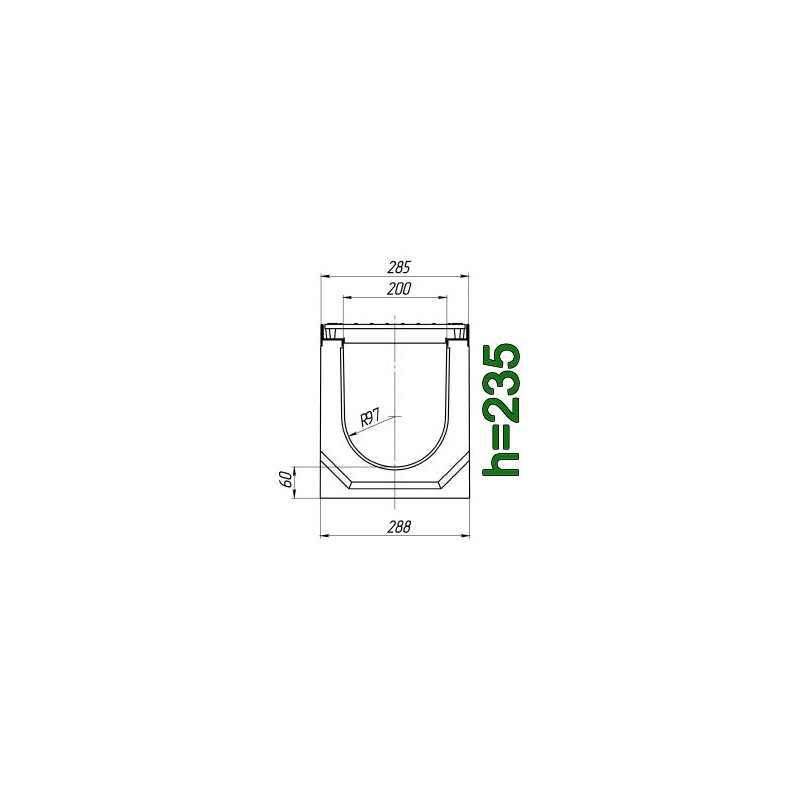

Чертежный вид лотка Maxi DN200 H235

Три типоразмера Maxi DN200

• H235 (20.29.23)
• H285 (20.29.28)
• H305 (20.29.33)

Комплектация

Лотки MAXI отпускаются только в комплекте с чугунными решетками!

Желоб водосточный бетонный MAXI с сечением 200 мм. поставляется в сборе с высокопрочными щелевыми чугунными решетками (ВЧ50). Тип водоприемной решетки – щелевой или ячеистый подбирается в зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток.

В комплекте: 1 лоток бетонный, 2-е решетки длиной 500 мм. из чугуна ВЧ 50, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 8 винтов с ответной частью для крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Варианты решеток в комплекте

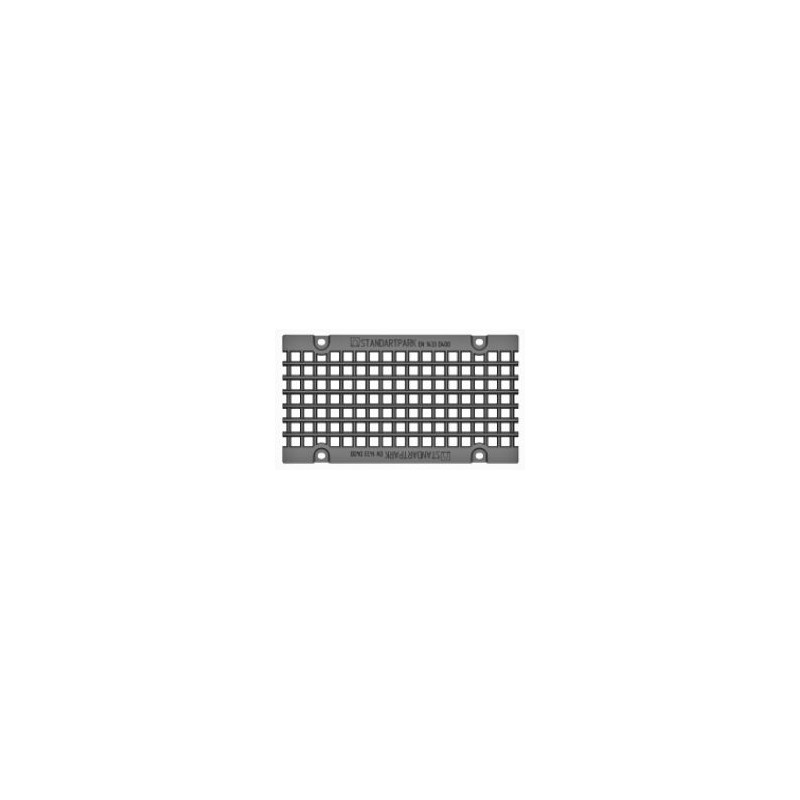

Комплект: лоток водоотводный Maxi ЛВ-20.29.23-Б бетонный с решеткой ячеистой чугунной ВЧ-50 кл. D

Ячеистая
класс нагрузки D400
Лоток с такой решеткой имеет артикул 045444

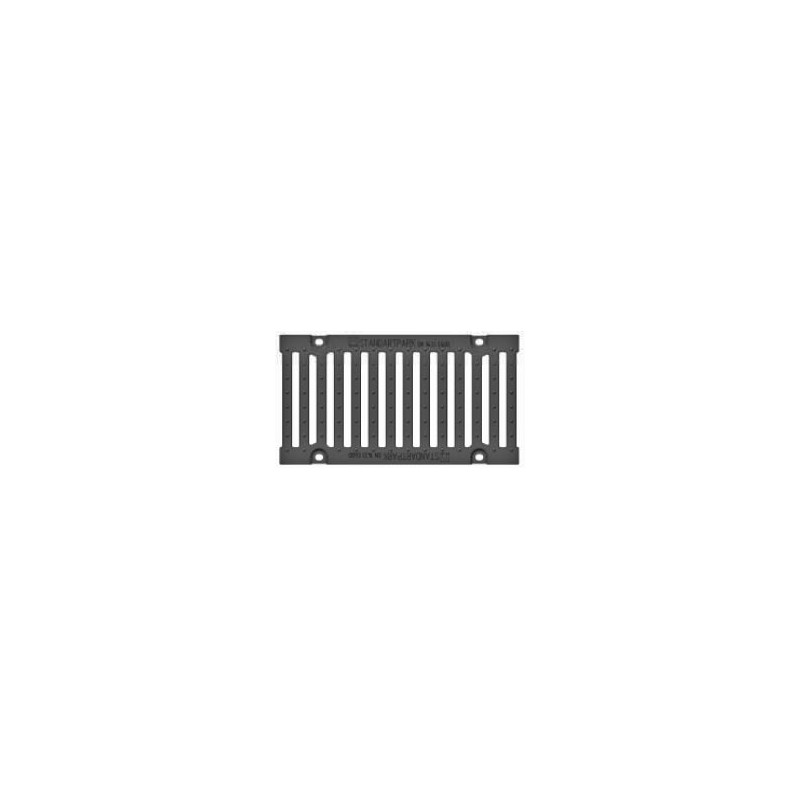

Комплект: лоток водоотводный Maxi ЛВ-20.29.23-Б бетонный с решеткой щелевой чугунной ВЧ-50 кл. E

Щелевая
класс нагрузки E600
Лоток с такой решеткой имеет артикул 04540

Цена на бетонный лоток Maxi ЛВ-20.29.23 указана розничная за комплект кл. D400 с учетом НДС!

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

Пешеходные зоны, велосипедные дорожки, индивидуальная застройка. Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки. Автопредприятия, промышленные зоны, причалы, склады.

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Maxi DN200 H235 и труб Ø110 - 200 мм:

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Двухстороннее соединение с песколовкой:

Схема линейного водоотвода при помощи каскадов лотков Maxi DN200:

Также лотки MAXI при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 20 лотков)
