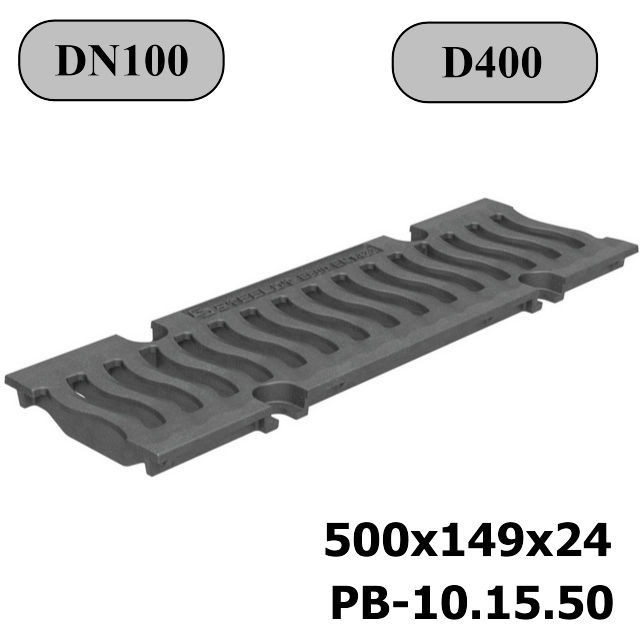

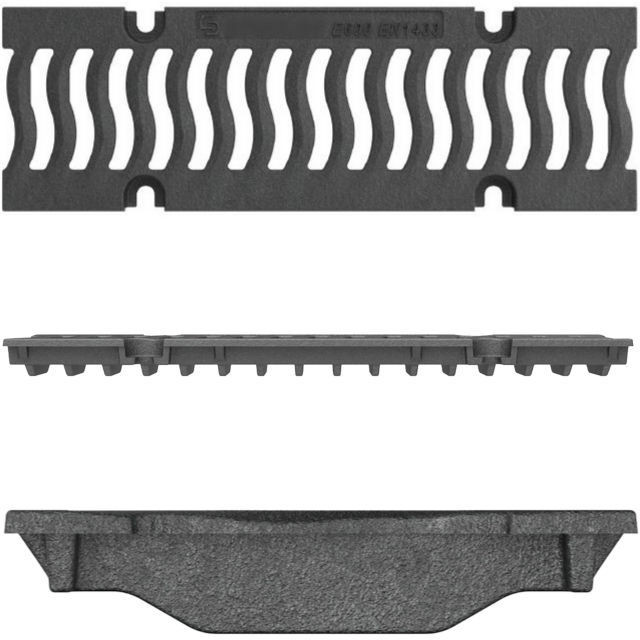

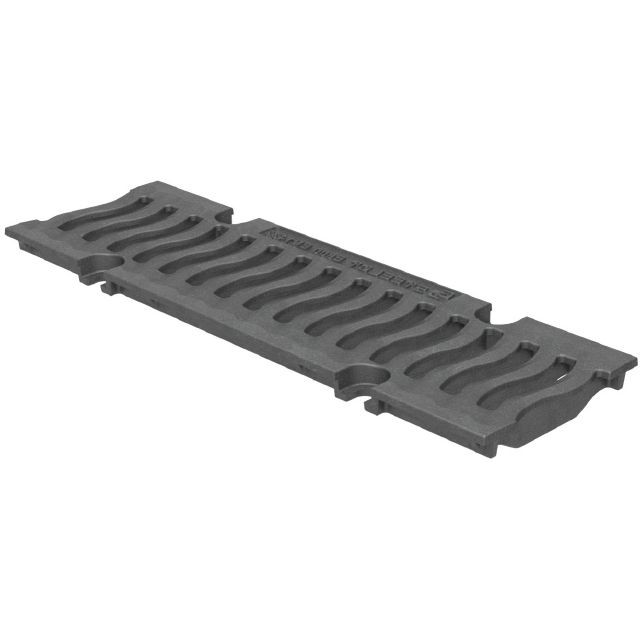

Чугунная решетка DN100 D400 волна

Решетка чугунная РВ-10.15.50 щель-волна, кл. D

Ливневая чугунная решетка щелевой структуры к лоткам (каналам, желобам) шириной гидравлического сечения DN100 (100 мм). Элемент придает каналу дополнительную жесткость и защищает дренажную ветку от засорения, обеспечивает безопасную эксплуатацию и гарантирует системе презентабельный законченный вид.

Как правило, дренажные решетки чугунные этой серии устанавливаются в зонах с повышенной интенсивностью движения, например: АЗС или гаражи, стаянки грузового автотранспорта, т.е. там, где востребованы высокие несущие характеристики водоотвода, не ниже класса D400 (до 40 тонн).

Решетка DN100 D400 выполнена из высокопрочного чугуна марки ВЧ50 (ГОСТ-7293-85). Обладает высокой пропускной способностью воды за счет структуры волнообразных щелей c характерным рисунком. Суммарная площадь щелей - 208 кв. см. Отклонение от фактической массы может составлять до 12%. Такой показатель считается приемлемым для 9-ого класса точности при отливки от 1,0 до 4,0 кг. изделия (согласно ГОСТ-Р 53464-2009). Решетка имеет посадочные места под болтовое крепление, для надежной фиксации в лотке по периметру (требуется 4 комплекта крепежа на 1 решетку).

Решетка РВ-10.15.50-щель-волна ВЧ , кл. D рекомендуется для комплектации пластиковых, полимербетонных, бетонных, а также ЖБ лотков в серии, собственного сечения.

Области применения

Класс A15 (15 kN) - D400 (400 kN) до 40 тонн

• Обочины дорог, АЗС, автомойки;
  Автопредприятия, транспортные терминалы, промзоны;
  Дороги со средней и повышенной интенсивностью движения.

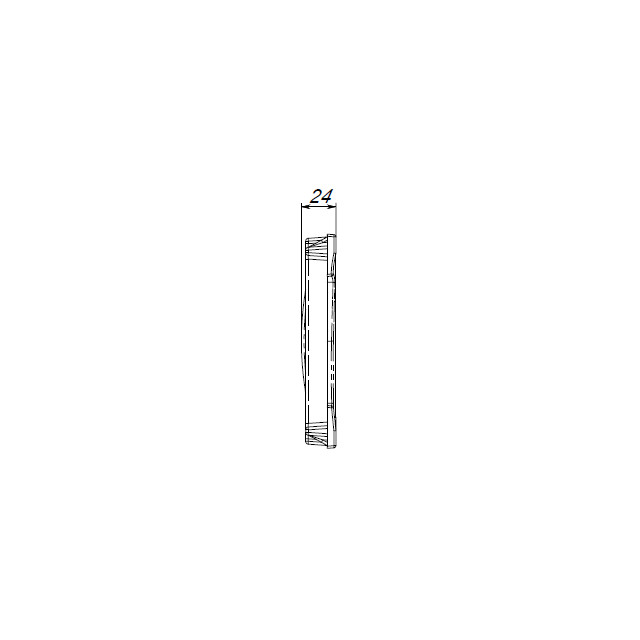

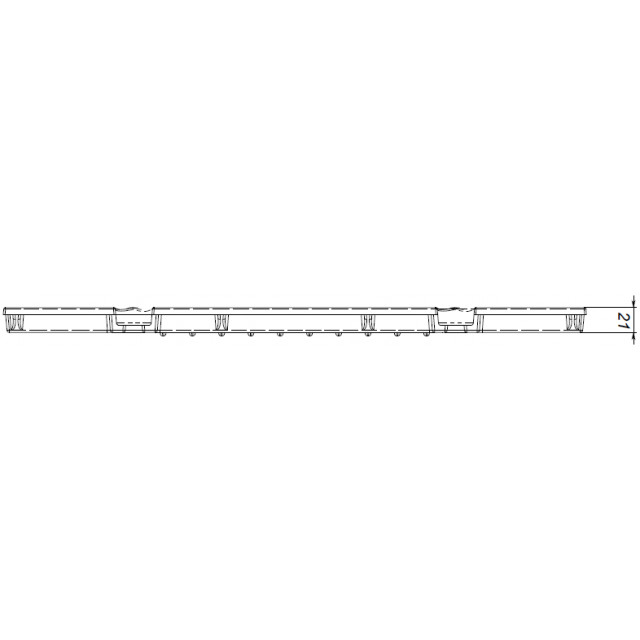

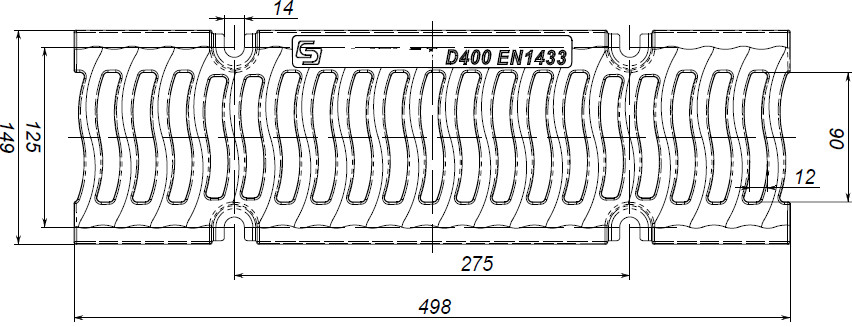

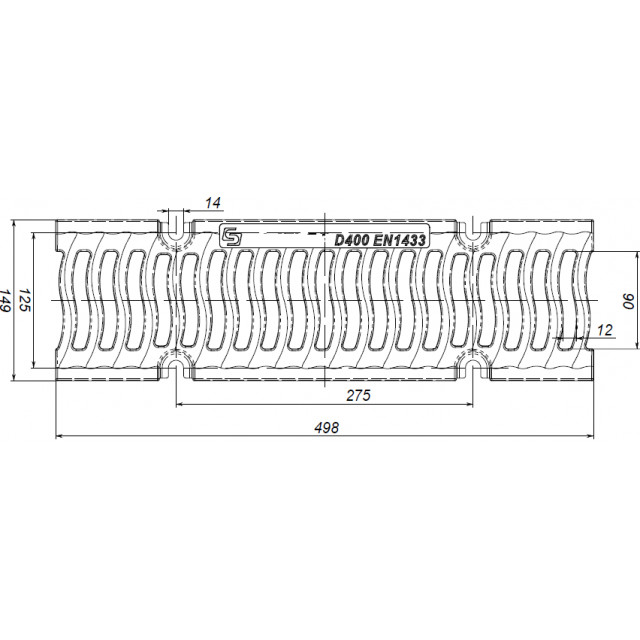

Чертежный вид решетки
