Лоток водоотводный DN100 H230 железобетонный с решеткой D400

Цена снижена! Сборный лоток DN100 H230 железобетонный с решеткой, кл. D400 Увеличить

Сборный лоток DN100 H230 бетонный с решеткой, кл. D400

Лоток водоотводный сборный ЛВ-10.16.23-Б бетонный усиленный с чугунной решеткой ВЧ, кл. D (комплект 8 крепежей)

  • Размеры (ДхШхВ), мм: 1000х163х230
  • Сечение: DN100
  • Класс нагрузки: А15-D400 (до 40 тонн)
  • Вес в сборе: 52,1 кг.
  • Артикул: В10230D
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект поставки.

Подробнее

1680 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

6 122,40 руб

-20%

7 653,00 руб

Характеристики

Название в проекты Лоток водоотводный сборный ЛВ-10.16.23-Б бетонный усиленный с чугунной решеткой ВЧ, кл. D (комплект 8 крепежей)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B45), восокопрочный чугун ВЧ-50, сталь Zn 80 мкм
Класс нагрузки А-D (до 40 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х163/165х230
Гидравлическое сечение Ширина DN100 (100 мм), высота 175 мм.
Вес, кг 52,1
Артикул В10230D
Проходное сечение 139 см²
Пропускная способность 5,5 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки
Особенности Поставляется с щелевой чугунной решеткой тип "волна" класса D400
Примечание Может быть выполнен с вертикальным выпуском для трубы Ø110 мм. Изготовление лотков с уклоном и каскадных моделей
Кол-во на паллете 24 шт - лотки / 250 шт - решетки

Подробнее

Железобетонный лоток 10.16.223 с чугунной решеткой D400

Сборный лоток железобетонный шириной гидравлического сечений 100 мм в комплекте с решеткой чугунной тип «волна» класса D400, для отвода воды и строительства линейного дренажа на территориях с повышенными механическим нагрузками. Габаритные размеры канала: 1000х163/165х230 мм, внутренние (полезные): 1000х100х175 мм. Пропускная способность лотка равна 5,5 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала), показатель проходного сечения с отметкой 139 см². Стенки лотка толщиной 31 мм усилены стальными оцинкованными уголками, исключающими возможные продольные смещения решетки относительно корпуса желоба.

Вы можете купить сборный водоотводный железобетонный лоток DN100 H230 - ЛВ-10.16.23 с решеткой чугунной класса D400 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана рекомендованная заводом производителем за комплект поставки. Конечную же стоимость определят объем заказа и логистическая составляющая. В нашей компании Вы получите всю необходимую сопроводительную документацию, а также возможность заказать доставку дренажных материалов в Ваш регион.

Для построения линии водоотвода методом каскада возможно использование серии типоразмеров в семействе от 110 до 255 мм, с шагом 25 мм, что более чем достаточно при толщине основания желоба 35 мм. Для нестандартных решений с участием лотков с уклоном предлагается обойма из 28-ми в диапазоне, так же 110-255 мм, но уже с шагом 5 мм. Модель желоба DN100 H230 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм.

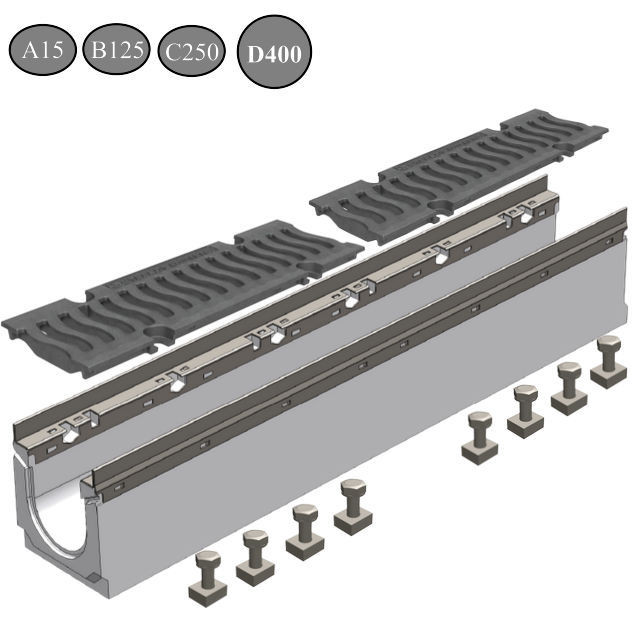

Комплект поставки

  • Железобетонный лоток B45 длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ-50, имеющие щелевую, волнообразную структуру. Максимально возможные нагрузки на решетку - класс D!
  • 8 комплектов болтов с ответной частью М12 для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

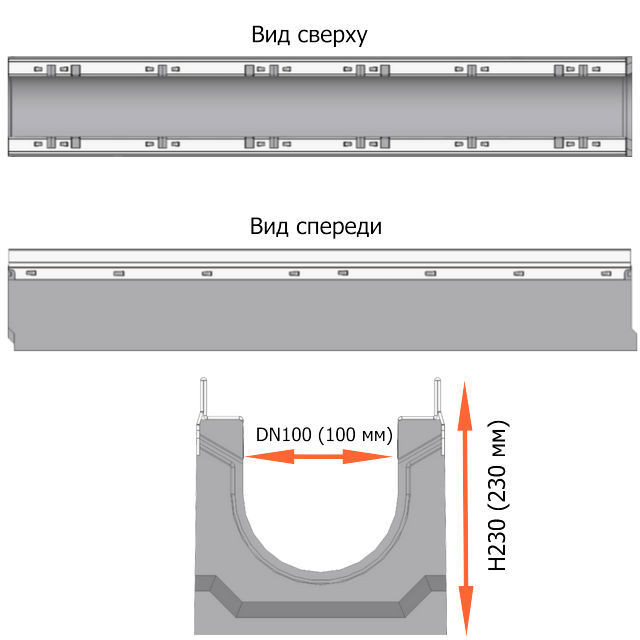

Чертеж сборного лотка ЛВ-10.16.23

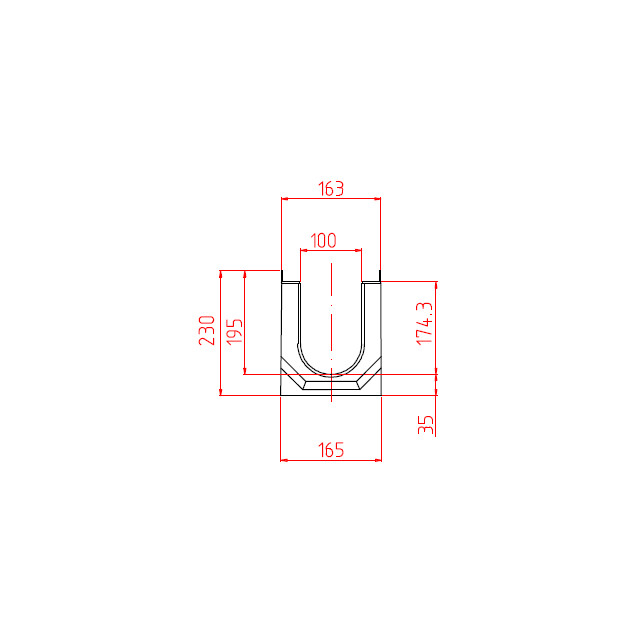

Чертеж сборного лотка DN100 H230

Чертеж сборного лотка ЛВ-10.16.23-Б

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка и трубы Ø110 мм:

Схема построения лотка 1000х165х230

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также лотки при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 28 лотков)

Желоба с уклоном
