BGF-Z DN100, h 100 – лоток с оцинкованной насадкой
> Водоотвод>Бетонные лотки>BGF и BGF-Z>Лоток BGF-Z DN100 H100

Цена снижена! BGF-Z Мелкосидящий лоток DN100, с оцинкованной насадкой, h 100, без уклона (бетонный) Увеличить
Назад Далее

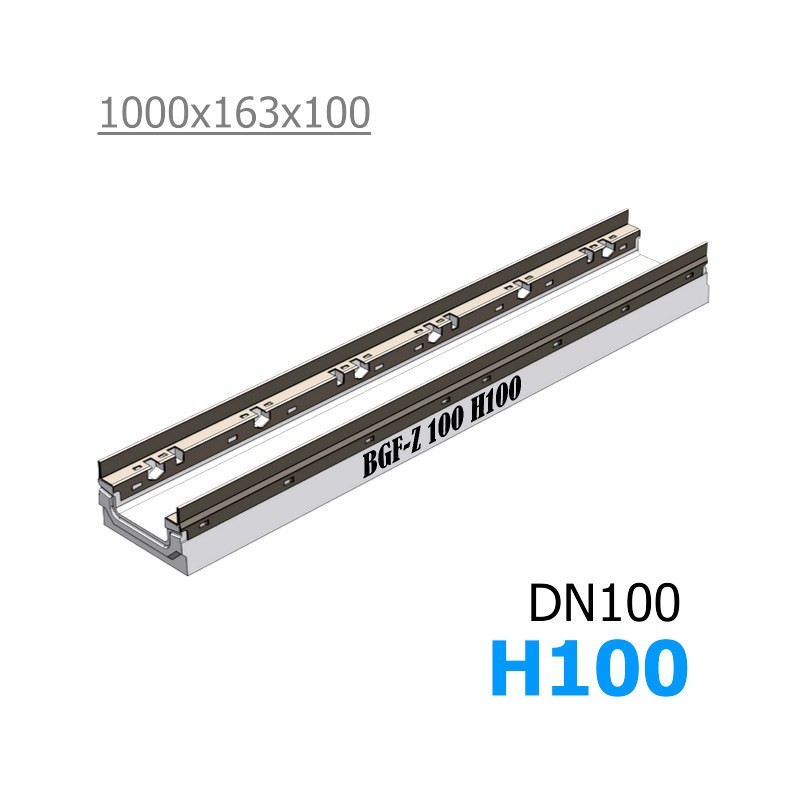

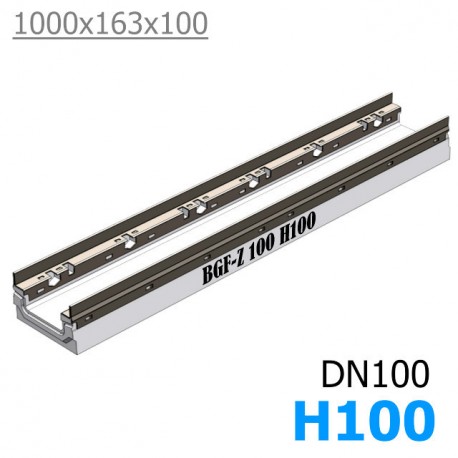

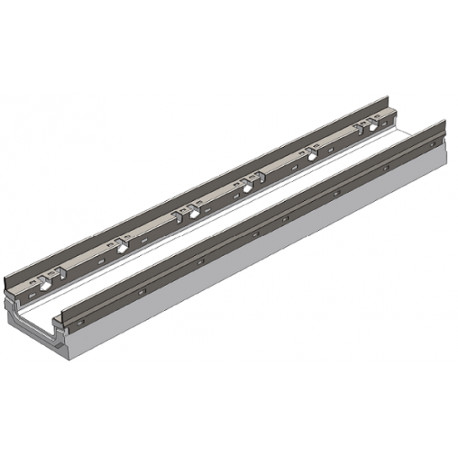

Лоток BGF-Z DN100 H100

BGF-Z Мелкосидящий лоток DN100, с оцинкованной насадкой, h 100, без уклона (бетонный)

  • Размеры (ДхШхВ), мм: 1000х163х100
  • Сечение: DN100
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес лотка: 22 кг.
  • Артикул: 12572
  • Дополнительно: чугунные решетки ВЧ, кл. D и E!

Цена указана за штуку.

Подробнее

420 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 451,00 руб

-5%

2 580,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-100мм) с оцинкованной насадкой КП 100.16,3 (10).10(6,5)- BGF-Z
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-E (до 60 тонн)
Размеры (ДхШхВ), мм 1000х163х100
Гидравлическое сечение Ширина DN100 (100 мм), высота 65 мм.
Вес, кг 22,0
Артикул 12572
Проходное сечение 40 см²
Пропускная способность 0.8 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС автопредприятия, промышленные зоны, причалы, склады
Особенности Малая высота лотка позволяет устанавливать его в местах с ограничением по глубине заложения.
Примечание Дополнительно можно выбрать водоприемную чугунную решетку класса D и E.
Кол-во на паллете 35 шт.

Подробнее

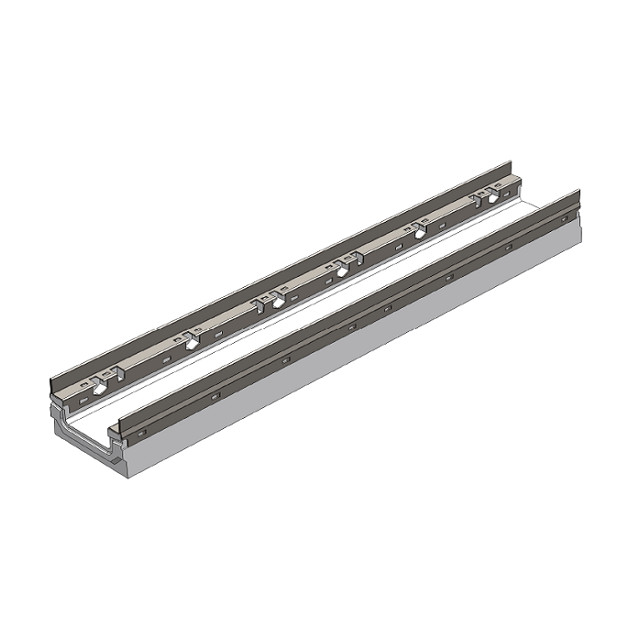

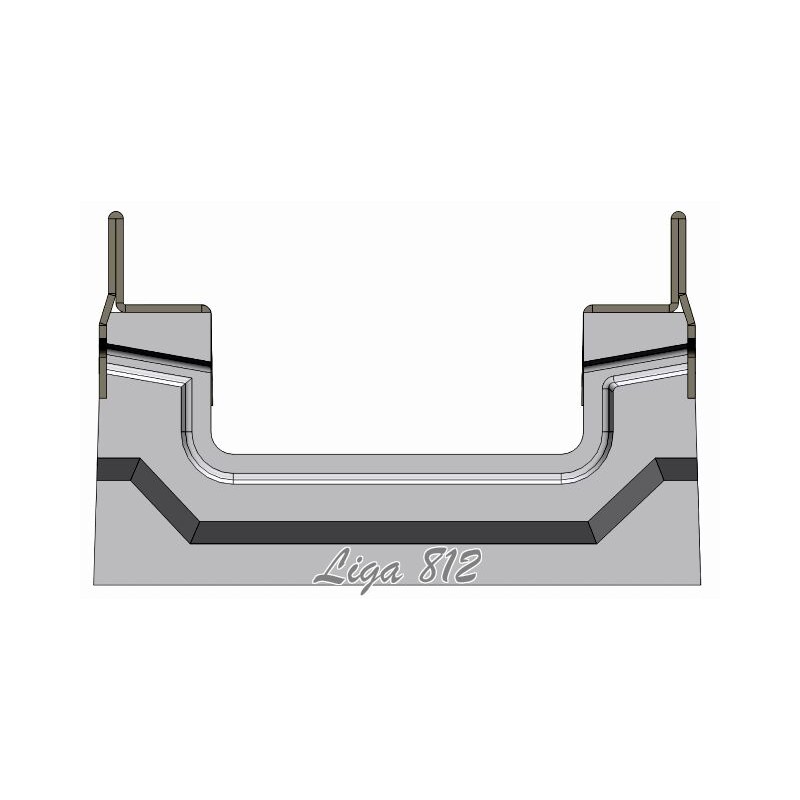

Бетонный лоток BGF-Z DN100, h 100, усиленный

Лоток водоотводный бетонный BGF-Z усиленный оцинкованными насадками с шириной гидравлического сечения 100 мм и габаритной высотой 100 мм. Применяется в местах, где возможны высокие динамические нагрузки на дренажный канал.

Полезная высота желоба с установленной на него водоприемной чугунной решетки – 40 мм, пропускная способность отмечена показателем – 0,8 литров в секунду при естественном уклоне 0,5%. Мелкосидящий лоток BGF-Z DN100 H100 без уклона может быть оснащен вертикальным водосливом под патрубок диаметром 110 мм (арт. 12573).

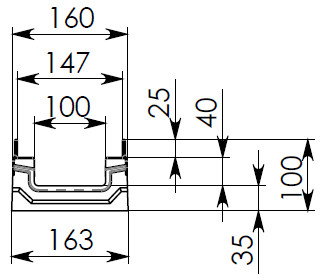

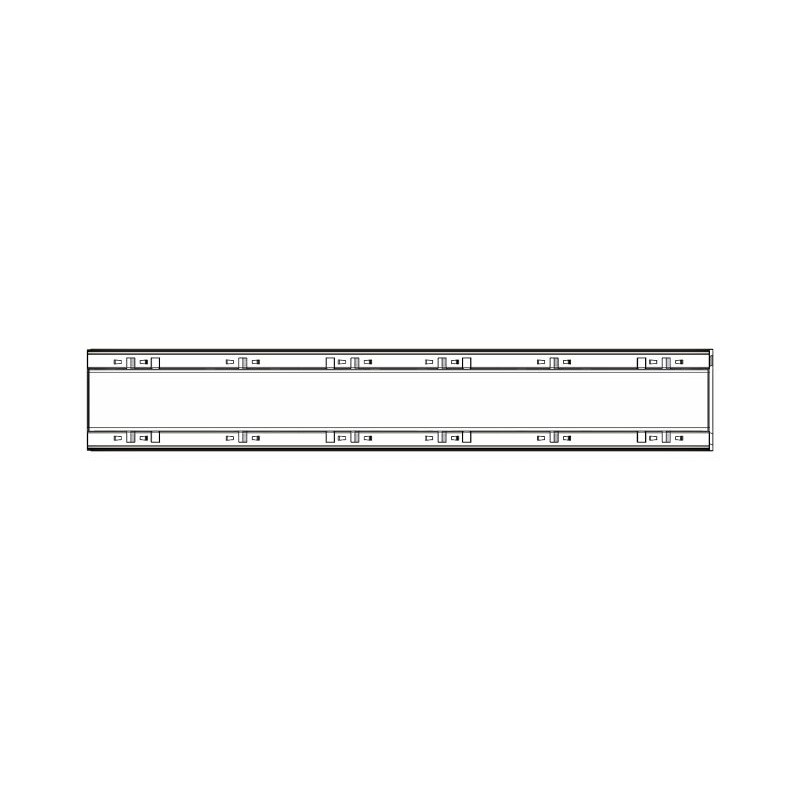

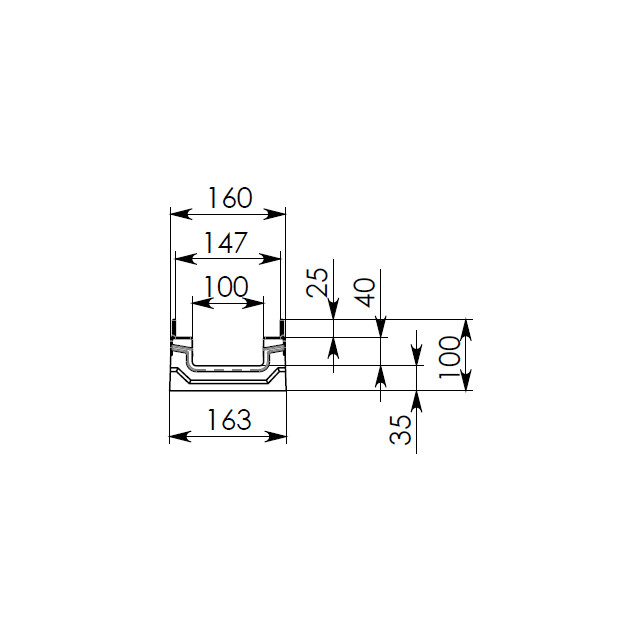

Схема лотка BGF-Z DN100, h 100, без уклона

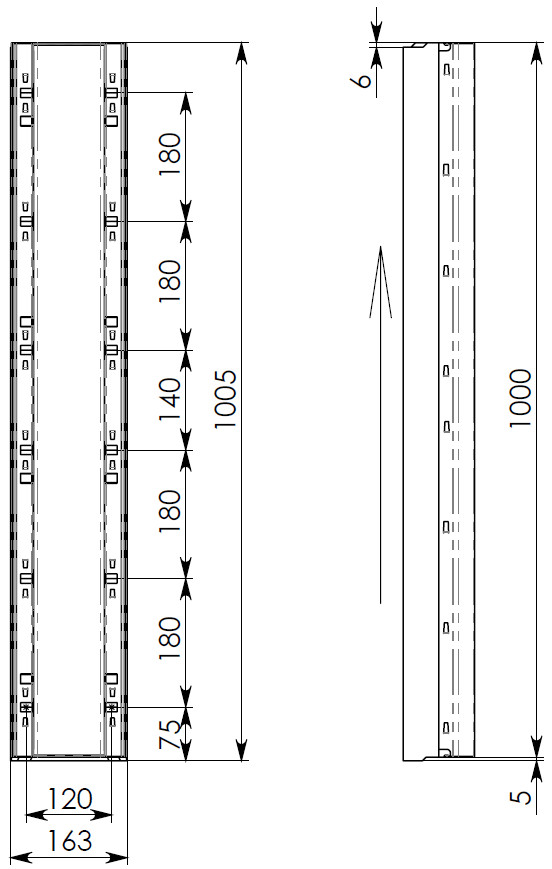

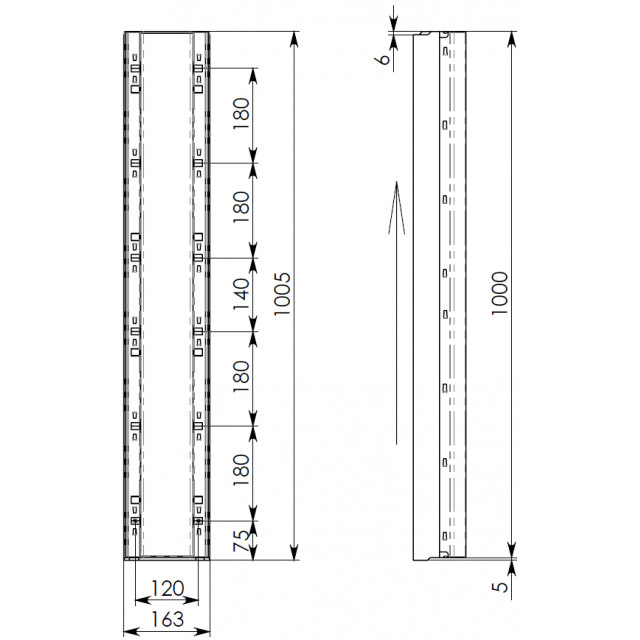

Схема 1: Бетонный лоток BGF-Z DN100, h 100, без уклонаСхема 2:BGF-Z Мелкосидящий лоток DN100, h 100, без уклона

Решетки для лотка BGF-Z DN100 H100

Лоток без уклона BGF-Z может быть укомплектован высокопрочными ливневыми чугунными решетками (ВЧ50), и специальными фиксаторами, креплениями решетки. Таким образом, получаем комплект: 1 лоток бетонный, 2-е щелевые или ячеистые решетки из чугуна, усиленные стальные оцинкованные насадки (2 шт.*1000 мм), 4-е винта с ответной частью для крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал).

В зависимости от предполагаемых нагрузок и условий эксплуатации, решетку можно выбрать необходимого класса и типа:

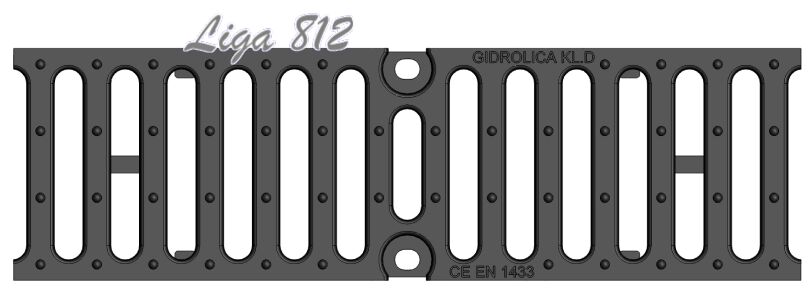

  • Решетка для лотка BGF-Z DN100 H100, кл. D
    Щелевая
    Класс нагрузки: D400
    Артикул: RU23002
    Стоимость лотка BGF-Z DN100 в такой комплектации: 4 655 руб.

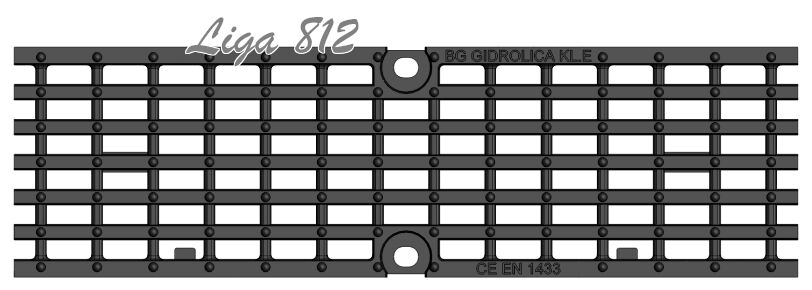

  • Решетка для лотка BGF-Z DN100 H100, кл. E
    Ячеистая
    Класс нагрузки: E600
    Артикул: 23820
    Цена лотка BGF-Z DN100 в комплектации с такой решеткой: 4 883 руб.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGF-Z DN100 H100 и трубы Ø110 мм:

Схема построения BGF-Z DN100, h 100

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение BGF-Z DN100, h 100 с пескоуловителем

Цена на BGF-Z Мелкосидящий лоток DN100, с оцинкованной насадкой, h 100, без уклона указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный дренажный лоток как отдельно, если требуется замена элемента, так и в комплекте с водоприемными решетками, а также заказать доставку этой системы на строительный объект в нужное время!
