Чугунная решетка РВЧЯ DN200 C250 с крепежом "защелка"

Решетка чугунная DN200 с защелкой для бетонных лотков

Оригинальная конструкция не имеющая аналогов среди прочих линий производств в России - чугунная решетка ячеистой структуры с замком в виде пружинной защелки для фиксации в бетонных основаниях. Кроме удобства монтажа и простоты дальнейшей эксплуатации, такая решетка закрывает дефицит настилов для бетонных лотков, к которым не предусмотрены штатные крепежи настила к желобу. Эта проблема существует, как правило, для кюветных лотков от 150-ого сечения…

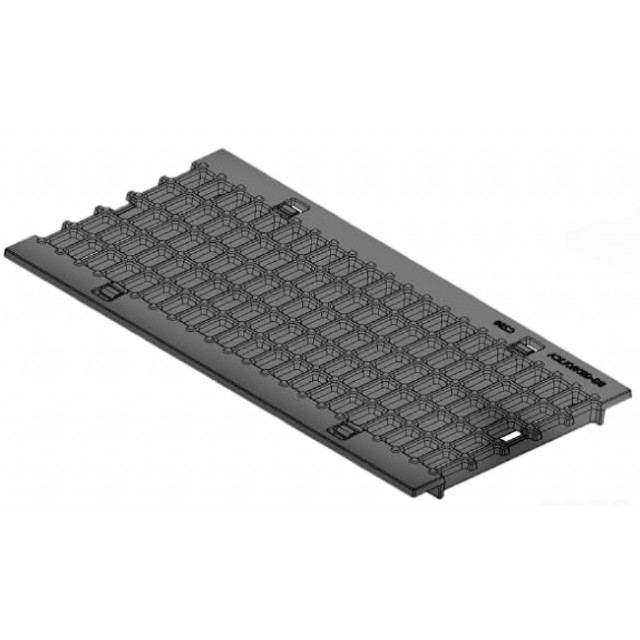

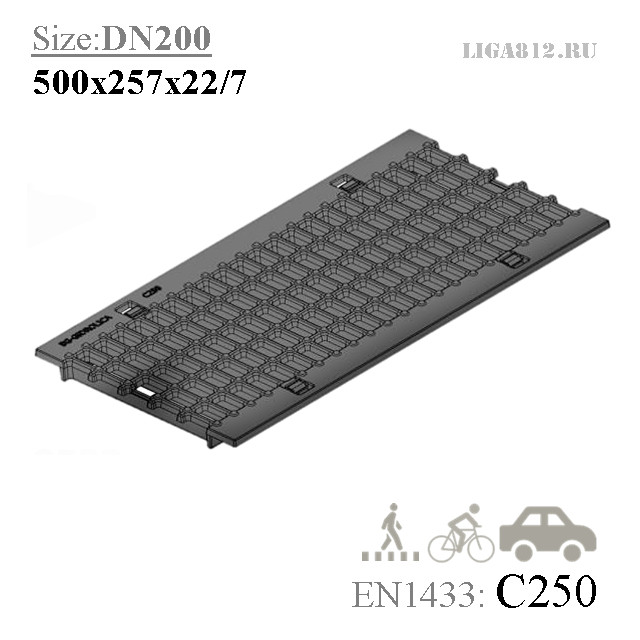

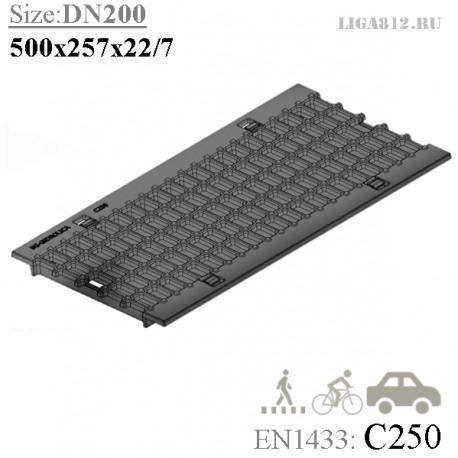

Решетка водоприемная чугунная ячеистая РВЧЯ DN200 C250 с пружинным крепежом защелкой для бетонных лотков шириной гидравлического сечения 200 мм. Имеет большую площадь покрытия в отличие от рядной линейки типоразмеров в серии. Ширина покрытия, размер по посадке в желобе (по плечам) 257 мм, против 236 мм классических версий. Например, для лотка шириной 260 мм это более перспективное сочетание, технический зазор меньше – (260-257) = 3 мм/2, т.е. по 1,5 мм с каждой стороны. Это важно!

5-ти рядная ячеистая структура образуется из 105-ти некрупных ячеек размером 15х29 мм. Такой размер обеспечивает настилу высокие показатели водопоглощения, при этом качественно защищает ливневую канализацию от попадания во внутрь средних и мелких фракций грязи, например, листвы. В переплетении ребер жесткости образующих ячеистую структуру несущие характеристики на порядок лучше, чем у аналогов с щелевой структурой. Решетка изготовлена по нормативам согласно ГОСТ 7293-85

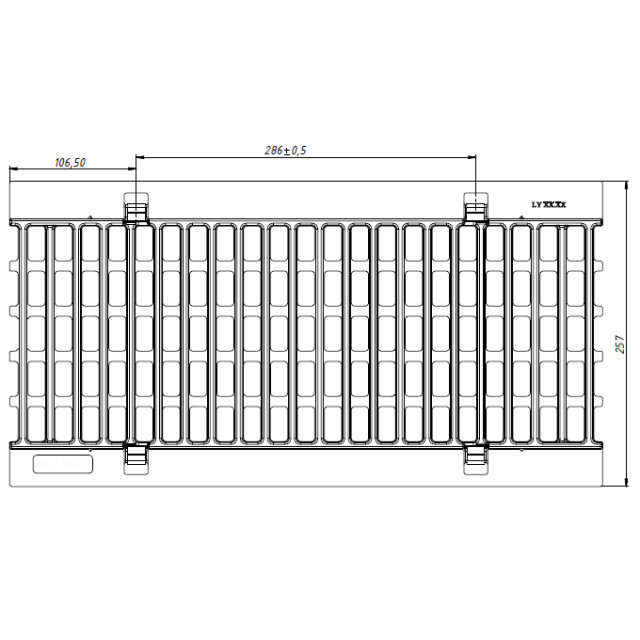

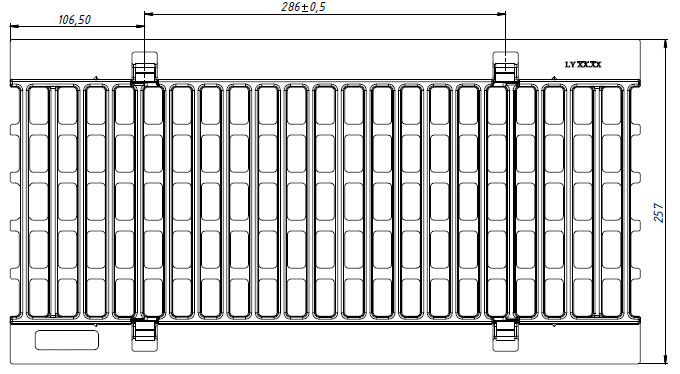

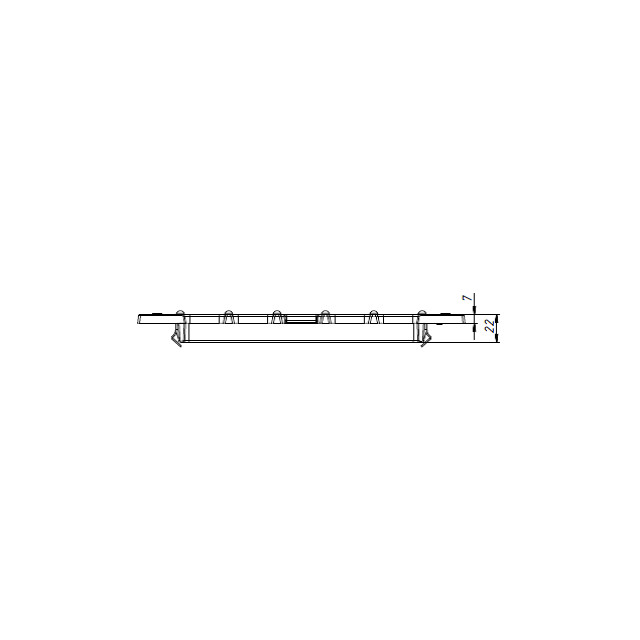

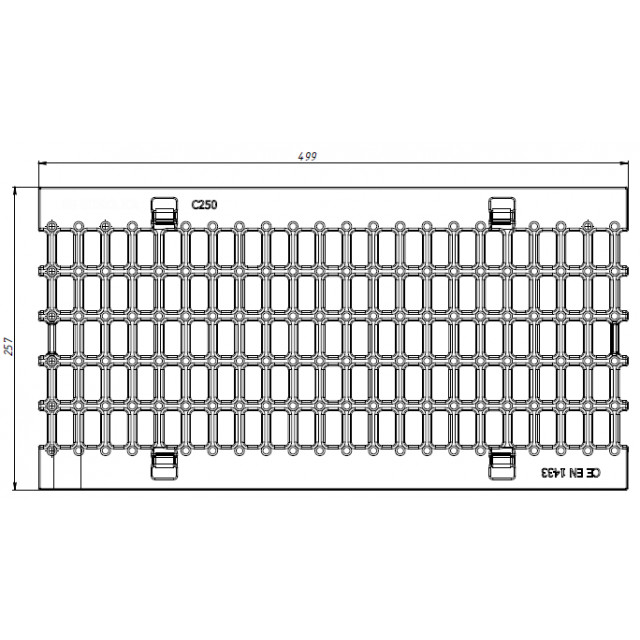

Чертежный вид решетки

Пружинные защелки расположены в четырех местах симметрично друг против друга по периметру. Зажимая пружину сверху через посадочное окно нужно одновременно вставлять решетку в желоб. Защелки, также как фиксатор "краб", вгрызаясь в стенки канала надежно закрепляют решетку в лотке.

Как правило, такие чугунные решетки устанавливаются в местах со средней интенсивностью движения, например, пешеходные зоны, АЗС или гаражи, стоянки автотранспорта, т.е. там, где нагрузка на поверхностный водоотвод не превышает класс C250 (до 25 тонн на метр квадратный.

Области применения

Каждая решетка рассчитана на определенный класс нагрузки и классифицируются согласно её применению. Решетка РВЧЯ DN200 C250 с пружинным крепежом защелкой разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м. кв.

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Купить дренажный элемент, тип - Решетка водоприемная чугунная ячеистая РВЧЯ DN200 C250 с пружинным крепежом защелкой, предлагается для "родных" бетонных лотков заводского производства, лотков из монолитного бетона собственного изготовления, а также пескоуловителей. Цена на представленную модель рекомендована производителем за единицу для розничных торговых сетей. Дополнительные скидки, общая стоимость могут быть определены результативностью общего счета или комплектацией заказа. В нашей компании Вы можете получить необходимую консультацию по монтажу ливневых решеток и их корректному сочетанию с водоотводными лотками!
