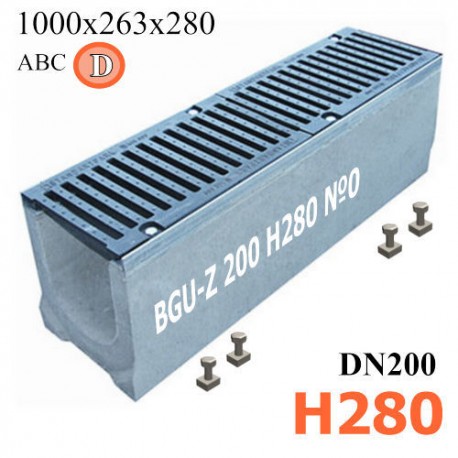

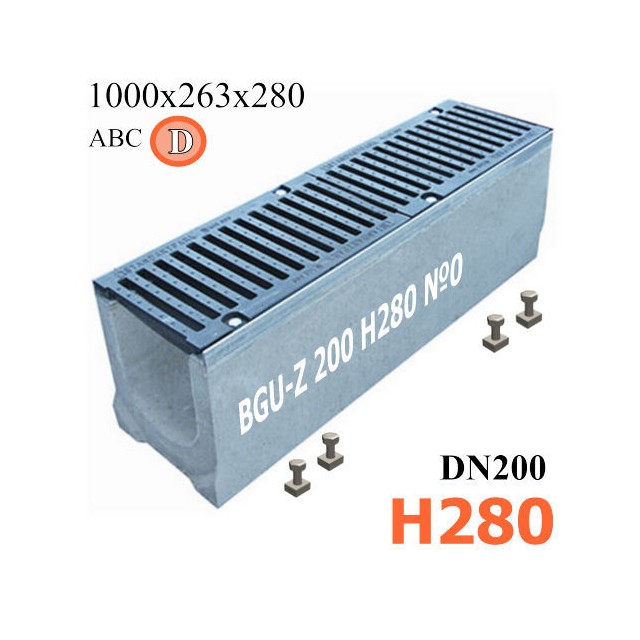

BGU-Z DN200 H280 №0 - бетонный лоток с решеткой, кл. D

Цена снижена! Лоток водоотводный BGU-Z DN200 H280 №0 бетонный с решеткой, кл. D Увеличить

BGU-Z DN200 H280 №0 с решеткой, кл. D

Лоток водоотводный BGU-Z 200 H280 №0 бетонный с решеткой чугунной щелевой RU22039, кл. D (комплект 4 крепежа)

  • Размеры (ДхШхВ), мм: 1000х263х280
  • Сечение: DN200
  • Класс нагрузки: А15-D400 (до 40 тонн)
  • Вес в сборе: 100,0 кг.
  • Артикул: 14770D
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект.

Подробнее

244 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

8 393,25 руб

-5%

8 835,00 руб

Характеристики

Название в проекты Лоток водоотводный BGU-Z 200 H280 №0 бетонный с решеткой чугунной щелевой RU22039, кл. D (комплект 4 крепежа)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-D (до 40 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х263х280
Гидравлическое сечение Ширина DN200 (200 мм), высота 200 мм.
Вес, кг 100,0
Артикул 14770D
Проходное сечение 330 см²
Пропускная способность 16,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Для увеличения класса может быть укомплектован решеткой E600
Примечание Может быть выполнен с вертикальным выпуском для трубы от Ø160 мм
Кол-во на паллете 12/100

Подробнее

Лоток BGU-Z СО-200мм, № 0 с РВ щель ВЧ кл.D (к-т)

Лоток водоотводный бетонный коробчатый (СО-200мм), с оцинкованной насадкой КU 100.26,3 (20).28(22,5) - BGU-Z, № 0 представлен в комплектации с решеткой водоприёмной чугунной щелевой, тип РВЧЩ - RU 22039 - 20 (D400) - 50x24,7x2,5 - 1,8/22. Усиленная конструкция универсальных ливневых каналов для сбора и отвода дождевой и талой воды с канавы. Пропускная способность желоба составляет - 16,6 литра в секунду при уклоне 0,5% или 5 мм на один метр лотка. Применяется в местах, где возможны высокие динамические нагрузки на водоотводный канал. Модель водоотводного канала BGU-Z DN200, № 0 может быть выполнена с вертикальным выпуском, водосливом для подключения к дренажной трубе Ø160 мм.

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

В промежуточной серии лотков BGU-Z с сечением DN200 (200 мм) представленный типоразмер используется, когда недостаточно сечения лотков линейки DN150. Универсальный бетонный канал может участвовать в построении линейного водоотвода с применением лотков с уклоном (переменным сечением), в общей линии устанавливается перед первым номером лотка с уклоном. Всего в построении бетонных лотков с уклоном может быть задействовано: 5 прямых лотков с высотами 230, 255, 280, 305 и 330 мм, а также 20 последовательных каналов с уклоном 0,5%. Правило установки и очередность Вы можете узнать на странице: Бетонные лотки BGU-Z DN200 с уклоном

Лотки серии BGU-Z отпускаются только в комплекте с чугунными решетками!

Купить лоток водоотводный BGU-Z 200 H280 №0 с решеткой чугунной щелевой RU22039, кл. D (комплект 4 крепежа) можно вместе с односекционным или из трех частей стандартным пескоуловителем. Цена указана рекомендованная розничная за комплект поставки. Возможно производство каналов этой серии каскадного исполнения или с переменным сечением по дну (с уклоном).

Комплект поставки

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна (ВЧ50) имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс D!
  • 4 болта с ответной частью (М10) для надежного крепления решетки к лотку (2 шт. на одну решетку или 4 шт. на канал).

Схема лотка BGU-Z 200 №0 и решетки РВЧЩ - RU 22039

Чертеж лотка BGU-Z ВТ200 Н280 Чертеж решетки РВЧЩ - RU 22039

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGU-Z DN200 H280, № 0 и трубы Ø160 мм:

Схема построения BGU-Z DN200 H280

Сброс воды через пескоуловитель. Подключается 160-ая или 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
