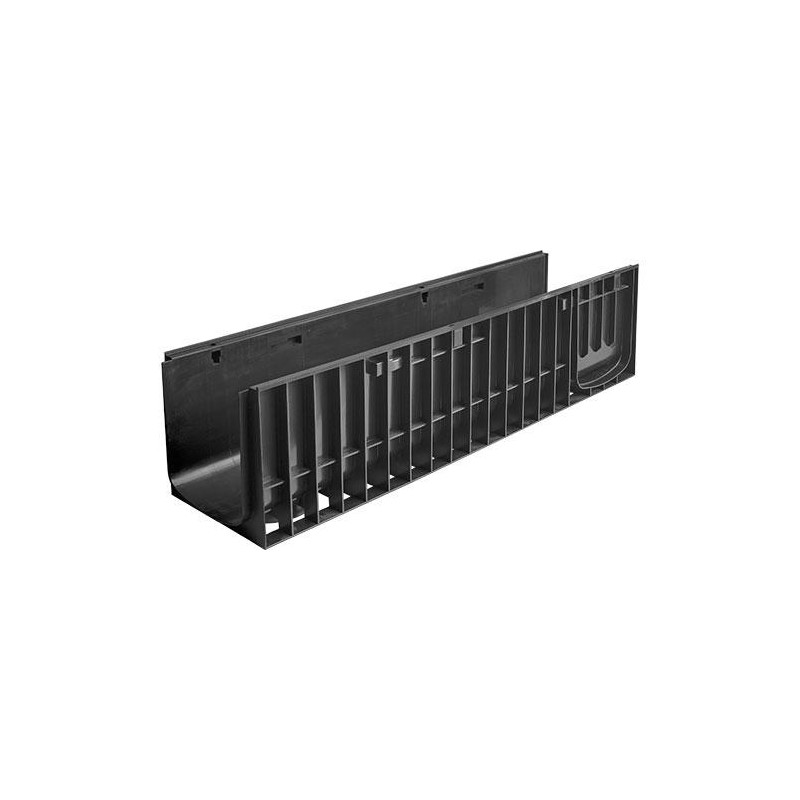

Лоток водоотводный Gidrolica Standart ЛВ-20.24,6.23,5 – пластиковый

Цена снижена! Gidrolica Standart ЛВ-20.24,6.23,5 - пластиковый Увеличить

Лоток водоотводный ЛВ-20.24,6.23.5 – пластиковый

Лоток водоотводный Gidrolica Standart ЛВ-20.24,6.23,5 - пластиковый

  • Размеры (ДхШхВ), мм: 1000х246х235
  • Сечение: DN200
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 3,05 кг.
  • Артикул: 822
  • Дополнительно комплектуется ливневыми решетками!

Цена указана за штуку.

Подробнее

2339 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

935,00 руб

-15%

1 100,00 руб

Характеристики

Название в проектыЛоток водоотводный Gidrolica Standart ЛВ-20.24,6.23,5 - пластиковый
МатериалВысокопрочный пластик
Класс нагрузкиА-С (до 25 тонн)
Размеры (ДхШхВ), мм1000х246х235
Гидравлическое сечениеШирина DN200 (200 мм), высота 211 мм
Вес, кг3,05
Артикул822
Проходное сечение402,3 см²
Пропускная способность34,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПрименяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора.
ОсобенностиВозможно угловое соединение и каскадное построение с другими каналами.
ПримечаниеМожет быть усилен П-образными стальными накладками.

Подробнее

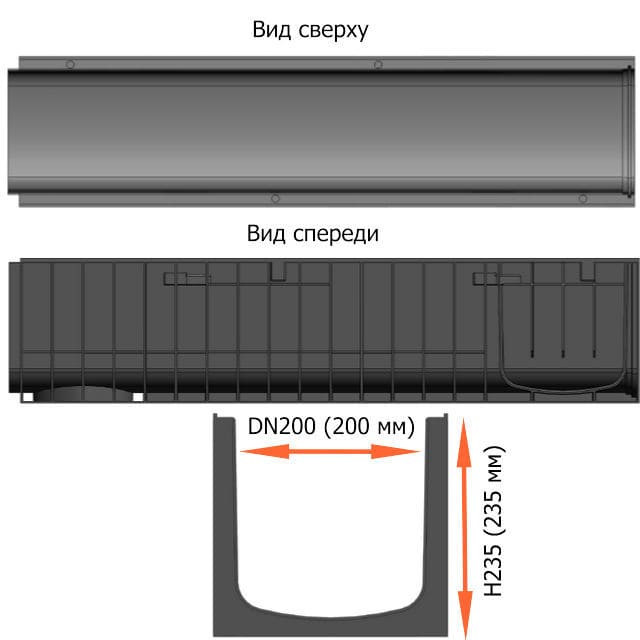

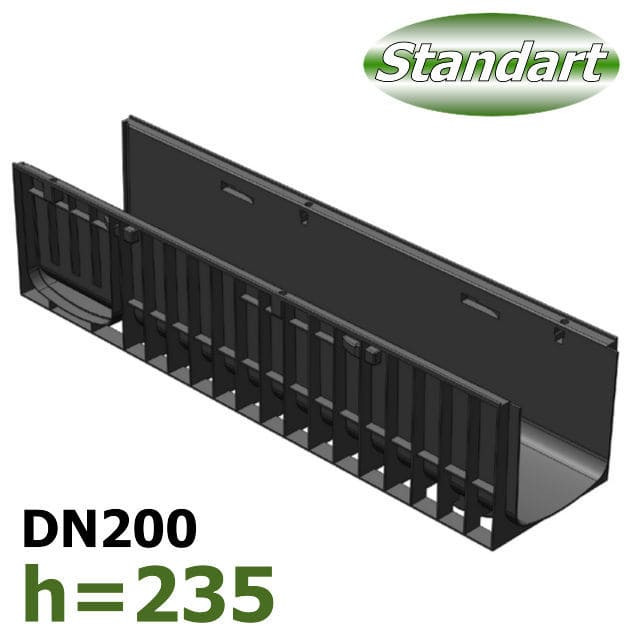

Лоток Gidrolica Standart DN200 H235

Лоток водоотводный Gidrolica Standart ЛВ-20.24,6.23,5 – пластиковый с шириной гидравлического сечения 200 мм (DN200) и высотой 235 мм (H235) – самый крупный канал в серии с большой пропускной способностью, предназначенный для организации поверхностного водоотвода частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора, а также в местах, где недостаточно сечения промежуточного лотка DN150.

Лоток ливневый пластиковый удобен для транспортировки и прост при монтаже. Может обрезаться по месту ножовкой. Возможно угловое соединение и каскадное построение с другими каналами.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 110-ого и 160-ого диаметра). В зависимости от условий эксплуатации и предполагаемых нагрузок на ливневый лоток, дополнительно можно выбрать ливневую решетку: пластиковую, стальную или чугунную.

Пластиковые ливневые лотки этой серии могут быть усилены до кл. C250 (25 тонн) П-образными стальными накладками (см. артикул 8224)

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-20.24,6.23,5 - пластиковый

Название с 2014 года:
Лоток водоотводный Gidrolica Standart ЛВ-20.24,6.23,5 - пластиковый

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

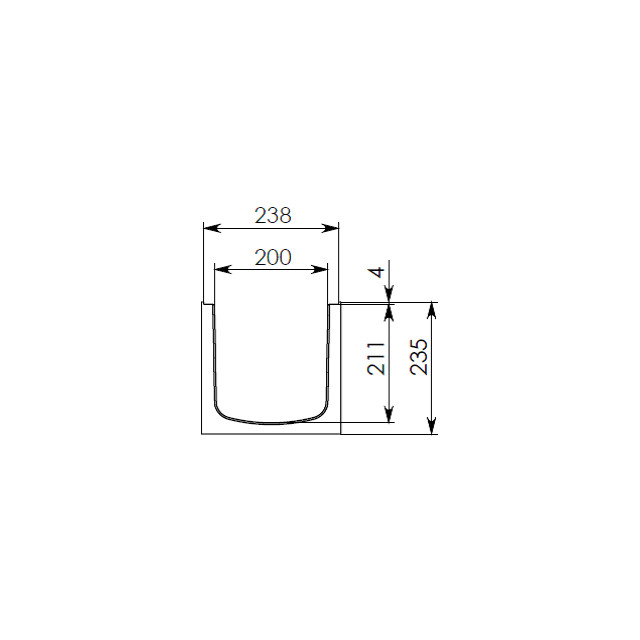

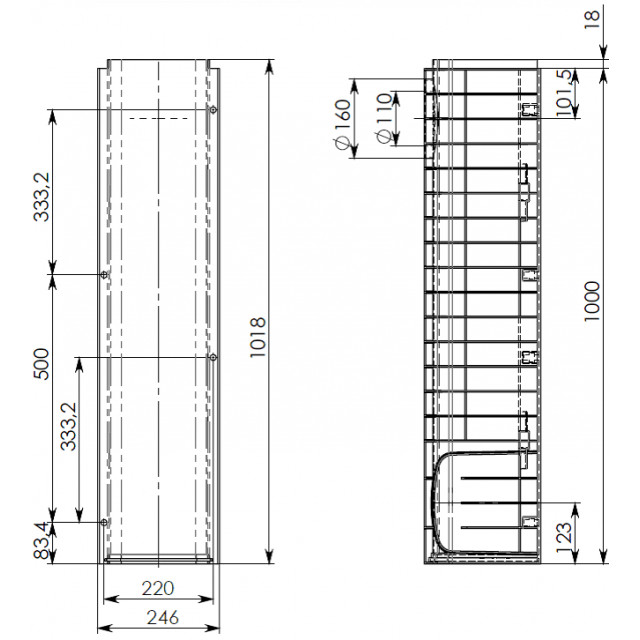

Чертежный вид лотка Gidrolica Standart DN200 H235

ЧертежЧертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart DN200 H235 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart DN200 H235

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart DN200 H235 и трубы Ø100 и 160 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

3 (три) типоразмера Gidrolica Standart DN200

DN200 H100
DN200 H185
DN200 H235

Интересные гидравлические характеристики

Лоток водоотводный Gidrolica Standart ЛВ-20.24,6.23,5 - пластиковыйПроходное сечение, см²Пропускная способность, л/сек
402,334,9

Цена на пластиковый лоток водоотводный Gidrolica Standart ЛВ-20.24,6.23,5 - пластиковый указана рекомендованная розничная с учетом НДС.

У нас Вы можете купить ливневый лоток по выгодно-низкой цене.
Мы отправим систему на строительный объект в любую точку страны!

Ссылки по теме:

Пластиковые лотки

Лотки Gidrolica Standart

Монтаж пластиковых лотков

Загрузки

Gidrolica Standart арт. 822

Чертёж водоотводного пластикового лотка арт. 822

Загрузки (101.38k)
