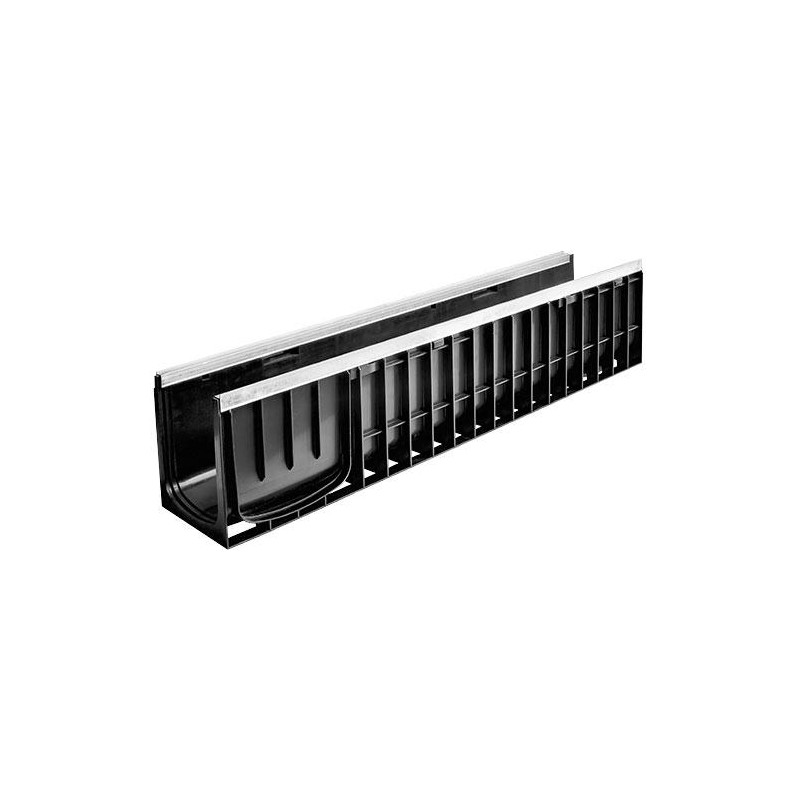

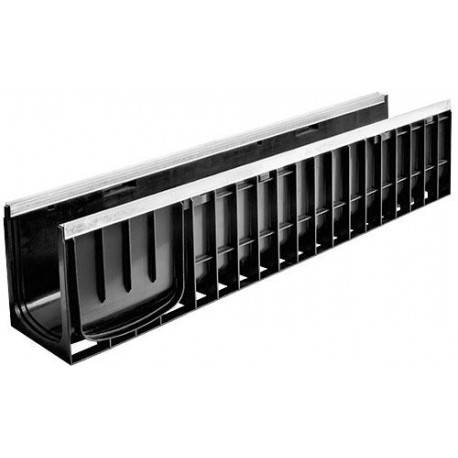

Лоток водоотводный Gidrolica Standart Plus ЛВ-20.24,6.23,5 - пластиковый (усиленный)

Цена снижена! Gidrolica Standart Plus ЛВ-20.24,6.23,5 - пластиковый (усиленный) Увеличить

Лоток водоотводный ЛВ-20.24,6.23,5 - пластиковый (усиленный)

Лоток водоотводный Gidrolica Standart Plus ЛВ-20.24,6.23,5 - пластиковый (усиленный)

  • Размеры (ДхШхВ), мм: 1000х248х238
  • Сечение: DN200
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 4,05 кг.
  • Артикул: 8224
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

435 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 353,20 руб

-15%

1 592,00 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Standart Plus ЛВ-20.24,6.23,5 - пластиковый (усиленный)
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х248х238
Гидравлическое сечение Ширина DN200 (200 мм), высота 218 мм.
Вес, кг 4,05
Артикул 8224
Проходное сечение 402,3 см²
Пропускная способность 34,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Пешеходные и проезжие зоны с повышенной площадью водосбора.
Особенности Самый крупный пластиковый канал в серии DN200
Примечание Дренажный лоток усилен П-образными стальными оцинкованными насадками.

Подробнее

Лоток Gidrolica Standart Plus DN200 H235

Лоток водоотводный Gidrolica Standart Plus ЛВ-20.24,6.23,5 - пластиковый (усиленный) с шириной гидравлического сечения 200 мм (DN200) и высотой 235 мм (H235) - это самый крупный канал в серии обладающий большой пропускной способностью и предназначенный для организации поверхностного водоотвода частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора, а также в местах, где недостаточно сечения промежуточного лотка DN150.

Лоток дренажный пластиковый удобен для транспортировки и прост при монтаже. Может обрезаться по месту ножовкой. Возможно угловое соединение и каскадное построение с другими каналами.

В системе предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 110-ого и 160-ого диаметра). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную.

Дренажные лотки пластиковые этой модификации являются усиленной версией артикула 822 в системе поверхностного водоотвода.

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-20.24,6.23,5 - пластиковый (усиленный)

Название с 2014 года:
Лоток водоотводный Gidrolica Standart Plus ЛВ-20.24,6.23,5 - пластиковый (усиленный)

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

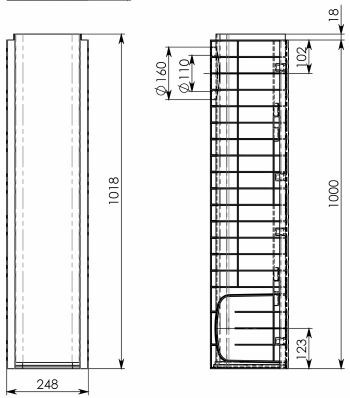

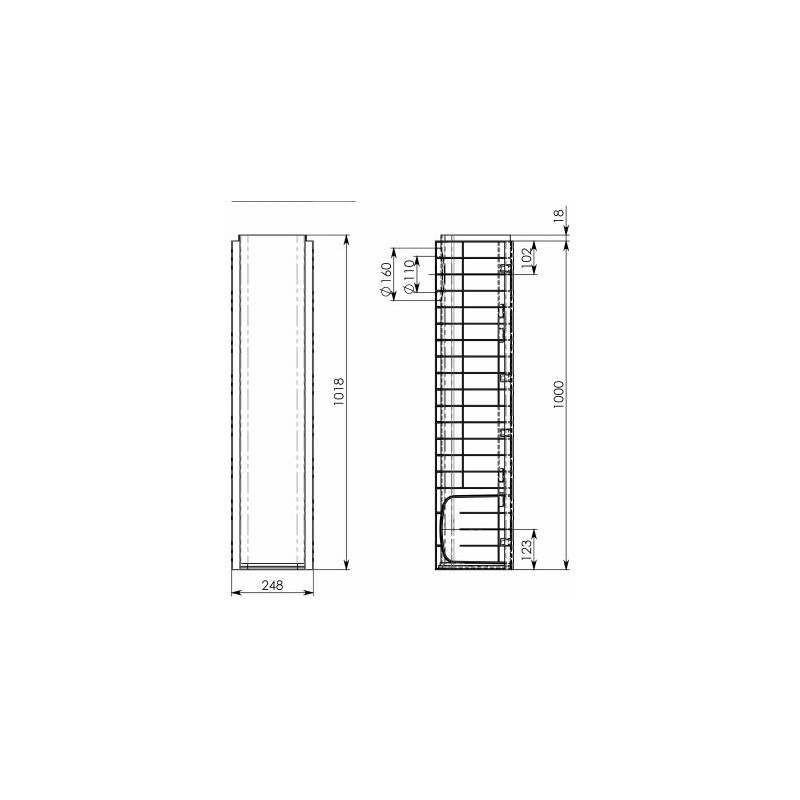

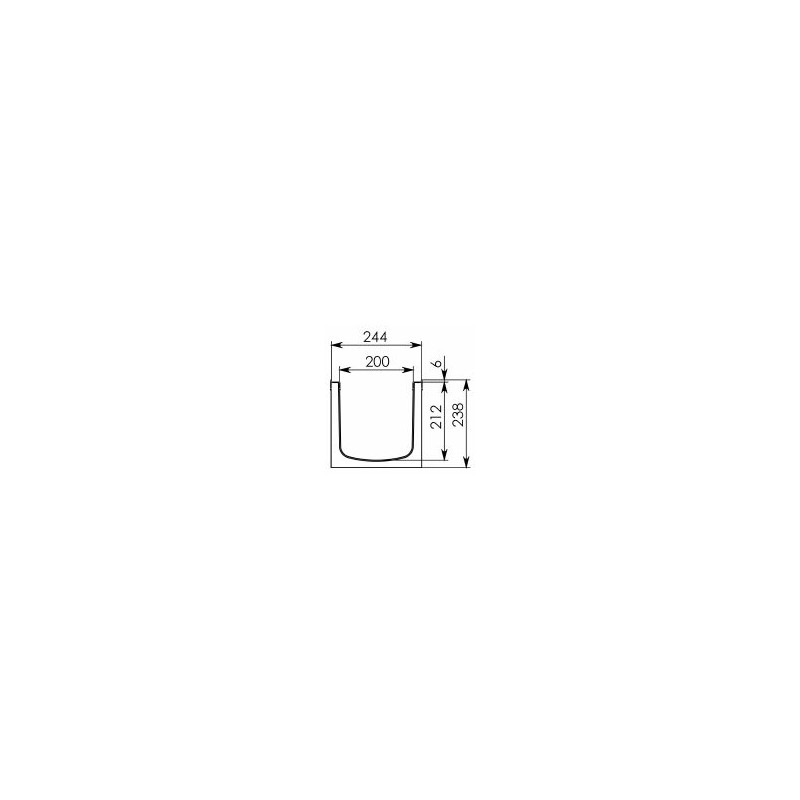

Чертежный вид лотка Gidrolica Standart Plus DN200 H235

ЧертежЧертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart Plus DN200 H235 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart Plus DN200 H185

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart Plus DN200 H235 и труб Ø110 и 160 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

3 (три) типоразмера Gidrolica Standart DN200

DN200 H100
DN200 H185
DN200 H235

Интересные гидравлические характеристики

Лоток водоотводный Gidrolica Standart Plus ЛВ-20.24,6.23,5 - пластиковый (усиленный) Проходное сечение, см² Пропускная способность, л/сек
402,3 34,9

Цена на пластиковый лоток Gidrolica Standart Plus ЛВ-20.45,6.23,5 указана рекомендованная розничная с учетом НДС.

У нас Вы можете купить дренажный лоток по выгодно-низкой цене.
Мы отправим систему на строительный объект в любую точку страны!

Ссылки по теме:

Пластиковые лотки

Лотки Gidrolica Standart Plus

Монтаж пластиковых лотков

Загрузки

Gidrolica Standart арт. 8224

Чертёж водоотводного пластикового лотка арт. 8224

Загрузки (99.68k)
