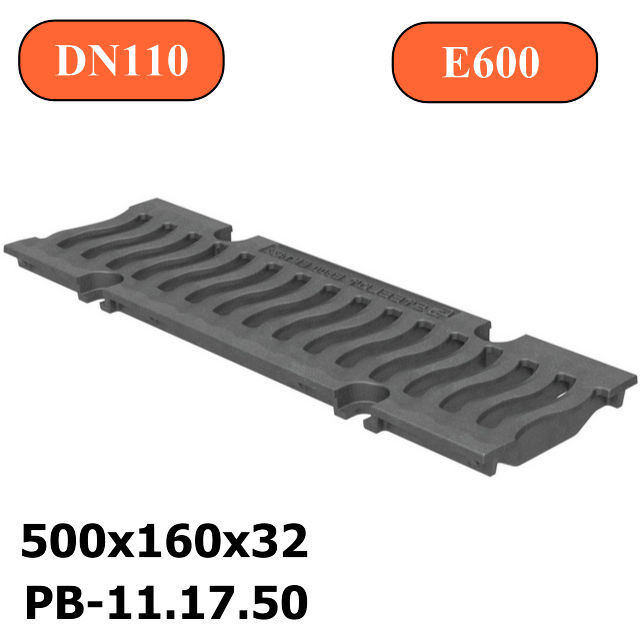

Чугунная решетка DN110 E600 волна

Чугунная решетка РВ-11.17.50 щель-волна, кл. E

Решетка дренажная чугунная щелевой структуры к лоткам (каналам, желобам) шириной гидравлического сечения DN110 (110 мм). Настил придает каналу дополнительную жесткость и защищает ливневую ветку от засорения, обеспечивает безопасную эксплуатацию и гарантирует системе презентабельный законченный вид.

Как правило, дренажные решетки чугунные этой серии устанавливаются в зонах с повышенной интенсивностью движения, например: АЗС или гаражи, стаянки грузового автотранспорта, порты, склады т.е. там, где востребованы усиленные несущие характеристики водоотвода, не ниже класса E600 (до 60 тонн).

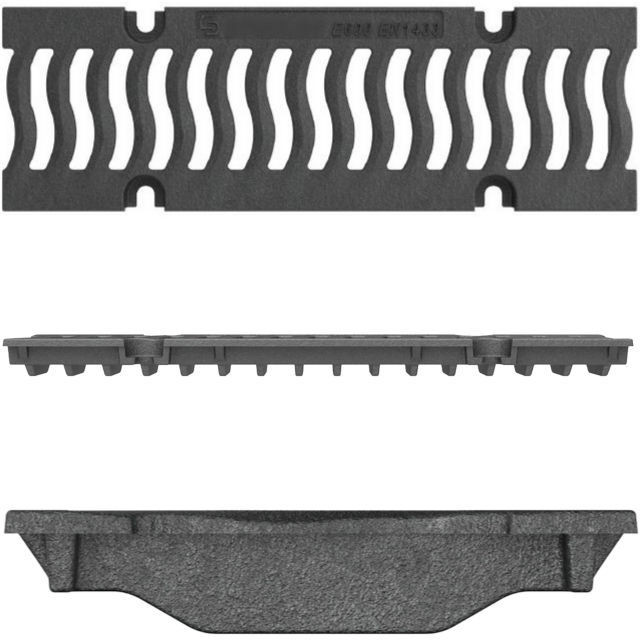

Решетка DN110 E600 выполнена из высокопрочного чугуна марки ВЧ50 (ГОСТ-7293-85). Обладает высокой пропускной способностью воды за счет структуры волнообразных щелей c характерным рисунком. Суммарная площадь щелей - 285 кв. см. Отклонение от фактической массы может составлять до 12%. Такой показатель считается приемлемым для 9-ого класса точности при отливки от 1,0 до 4,0 кг. изделия (согласно ГОСТ-26645-85). Решетка имеет посадочные места под болтовое крепление, для надежной фиксации в лотке по периметру (требуется 4 комплекта крепежа на 1 решетку).

Решетка РВ-11.17.50-щель-волна ВЧ , кл. E рекомендуется для комплектации пластиковых, полимербетонных, бетонных, а также ЖБ лотков в серии, собственного сечения.

Области применения

Класс A15 (15 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.

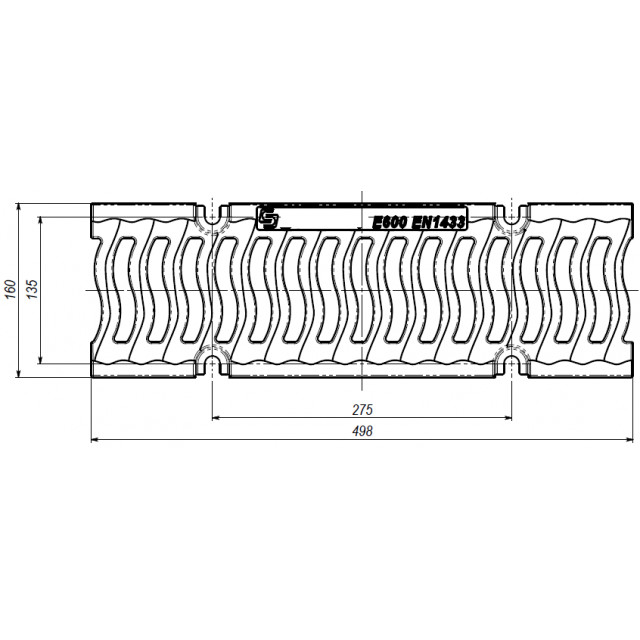

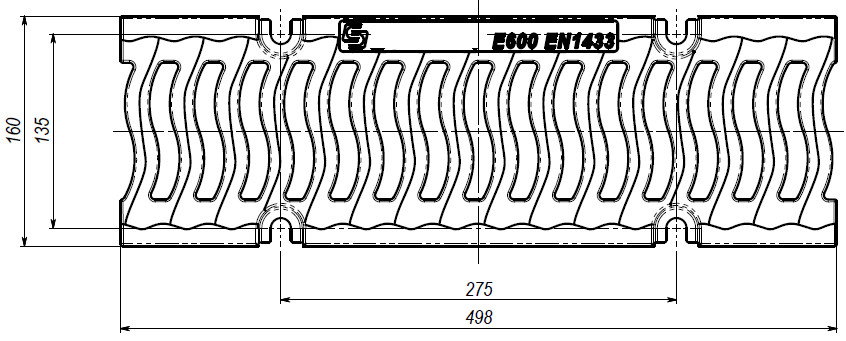

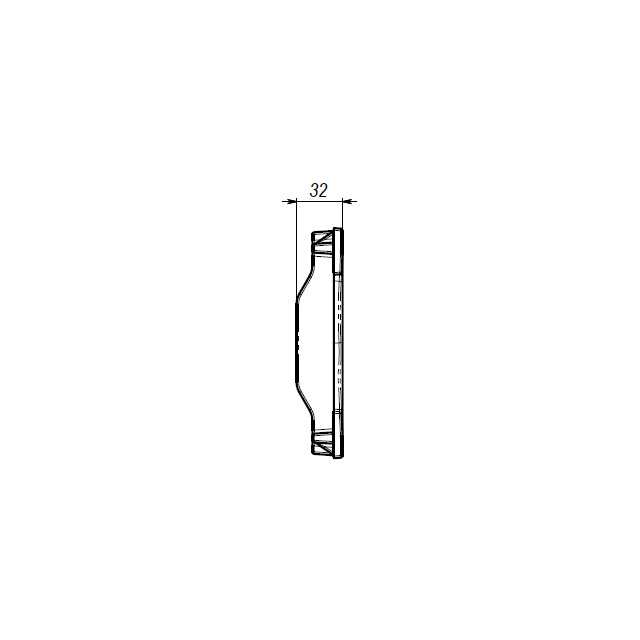

Чертежный вид решетки
