Бетонный пескоуловитель BGZ-S DN200 500/340/750
> Водоотвод>Пескоуловители>Бетонные пескоуловители>Пескоуловитель BGZ-S DN200 500/340/750

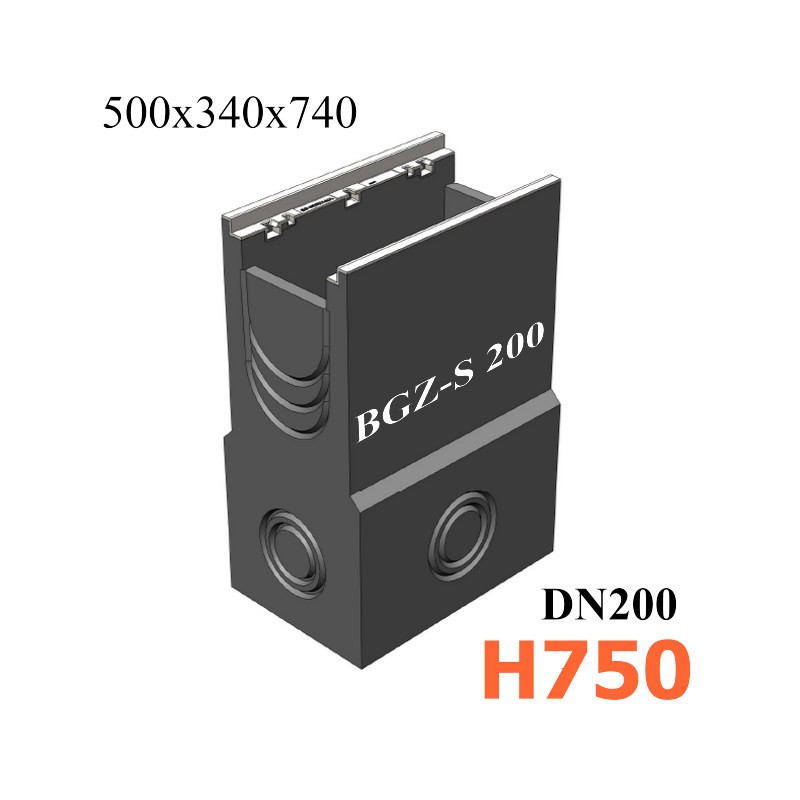

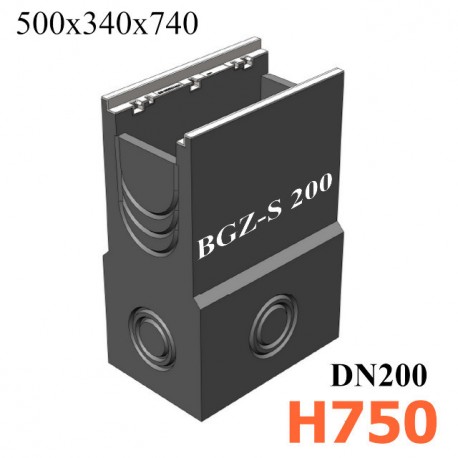

BGZ-S пескоуловитель DN200 500/340/750, односекционный, с чугунной насадкой Увеличить
Назад Далее

Пескоуловитель BGZ-S DN200 500/340/750

BGZ-S пескоуловитель DN200 500/340/750, односекционный, с чугунной насадкой (бетонный)

  • Размеры (ДхШхВ), мм: 500х340х750
  • Сечение: DN200
  • Класс нагрузки: A15-F900 (до 90 тонн)
  • Вес: 138 кг.
  • Артикул: 49020100
  • Корзиной и водоприемными решетками комплектуется дополнительно!

Цена указана за штуку.

Подробнее

60 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

12 850,00 руб

Характеристики

Название в проекты BGZ-S пескоуловитель DN200 500/340/750, односекционный, с чугунной насадкой
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон
Класс нагрузки А-F (до 90 тонн)
Размеры (ДхШхВ), мм 500х340х750
Гидравлическое сечение Ширина DN200 (200 мм), высота 700 мм.
Вес, кг 138,0
Артикул 49020100
Области применения АЗС автопредприятия, промышленные зоны, причалы, склады.
Особенности Дополнительно комплектуется корзиной для сбора мусора и дренажными решетками класса D, E или F. Развязки для соединения с трубой диаметром 110, 160 и 200 мм.
Примечание Подходит к бетонным лоткам DN200: BGF-Z/BGU-Z/BGZ-S

Подробнее

Бетонный пескоуловитель BGZ-S DN200 односекционный

Односекционный пескоуловитель BGZ-S из морозостойкого бетона усиленный высокопрочными чугунными насадками, применяется для комплектации водоотводных лотков серий BGF-Z, BGU-Z и BGZ-S шириной гидравлического сечения DN200 (200 мм), имеющих внешний размер по ширине до 300 мм. Бетонный пескоуловитель предотвращает попадание посторонних предметов в колодец, защищает линейный водоотвод от засорения. BGZ-S Пескоуловитель DN200, с чугунной насадкой может использоваться в качестве маршрутизатора при построении дренажной системы (соединяет отводящие трубы и каналы). В конструкции предусмотрены специальные горизонтальные проемы для соединения с трубами: передняя часть для труб Ø110 и 160 мм; боковая, левая часть под трубы диаметром 160 и 200 мм.

Примечание для пескоуловителей BGUВ зависимости от предполагаемых нагрузок, бетонный пескоуловитель BGZ-S DN200, дополнительно, может быть укомплектован щелевыми и ячеистыми чугунными водоприемными решетками класса D400 (до 40 тонн), E600 (до 60 тонн) и F900 (до 90 тонн)!

Цена на BGZ-S бетонный пескоуловитель указана рекомендованная розничная с учетом НДС!

Выгодно-низкая цена, по которой можно купить бетонный пескоуловитель BGZ-S DN200, с чугунной насадкой, регламентируется по итогам общего счета.
Компания производителей и поставщиков «Лига 812» поставляет системы бетонных водоотводов (лотки водоотводные и пескоуловители) BGZ-S оптом и в розницу во все регионы нашей страны.

Области применения

Класс D400Класс E600Класс F900

Класс E600 (600 kN) - F900 (900 kN) до 90 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.
    Области высоких нагрузок на дорожное покрытие, аэропорты, военные базы, грузовые терминалы.

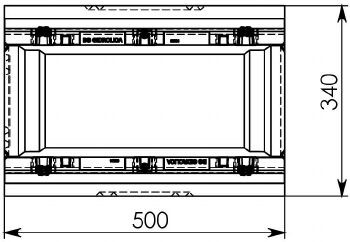

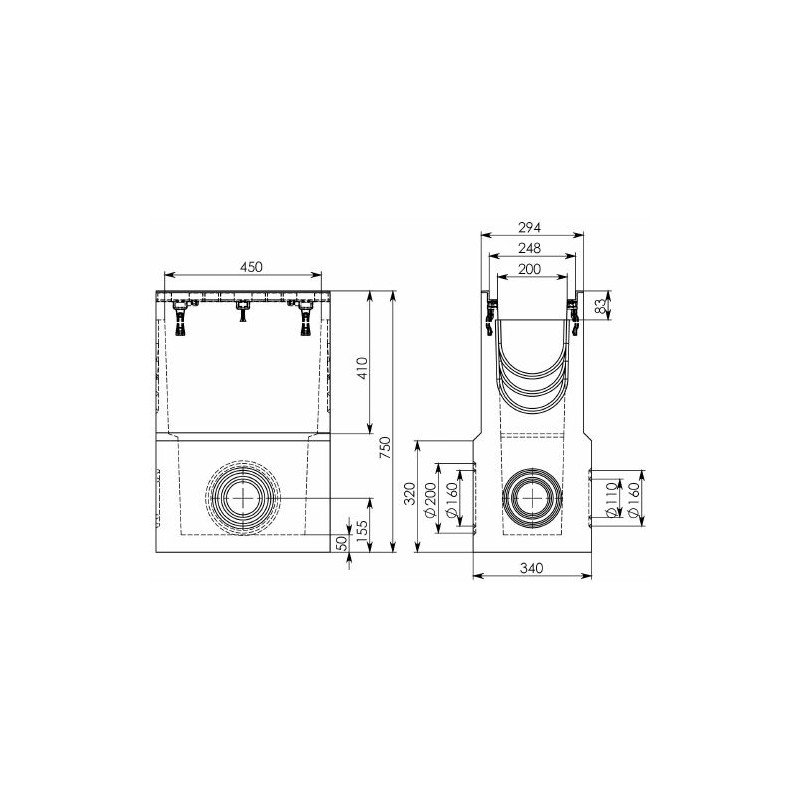

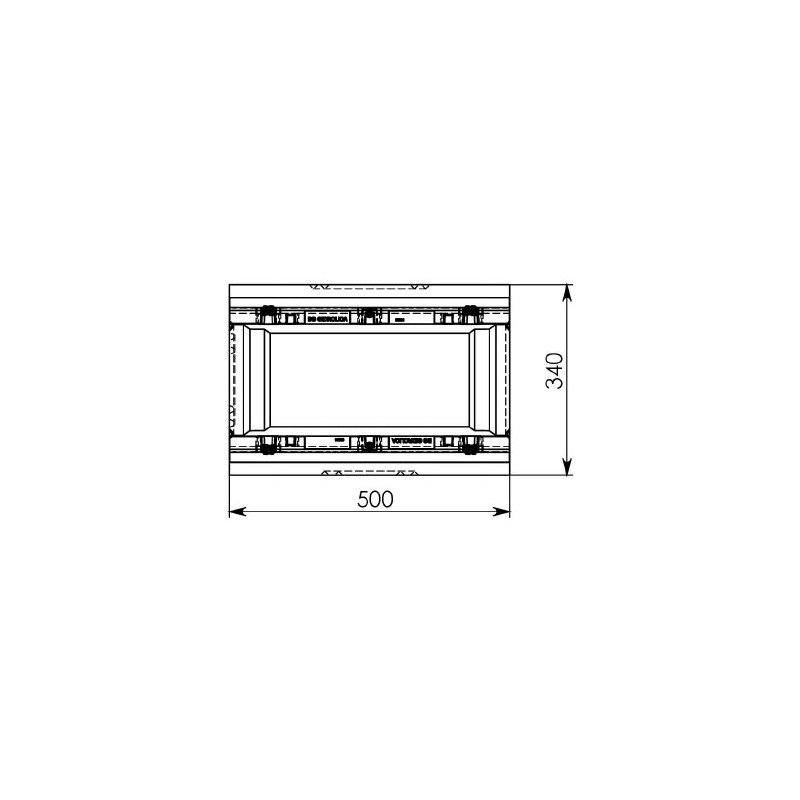

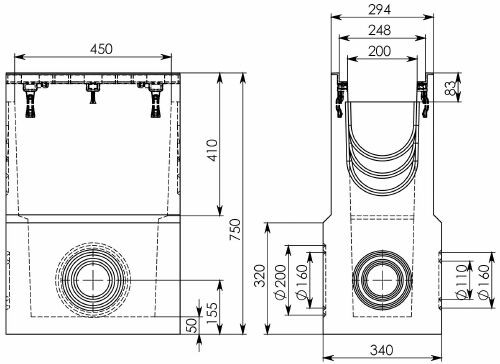

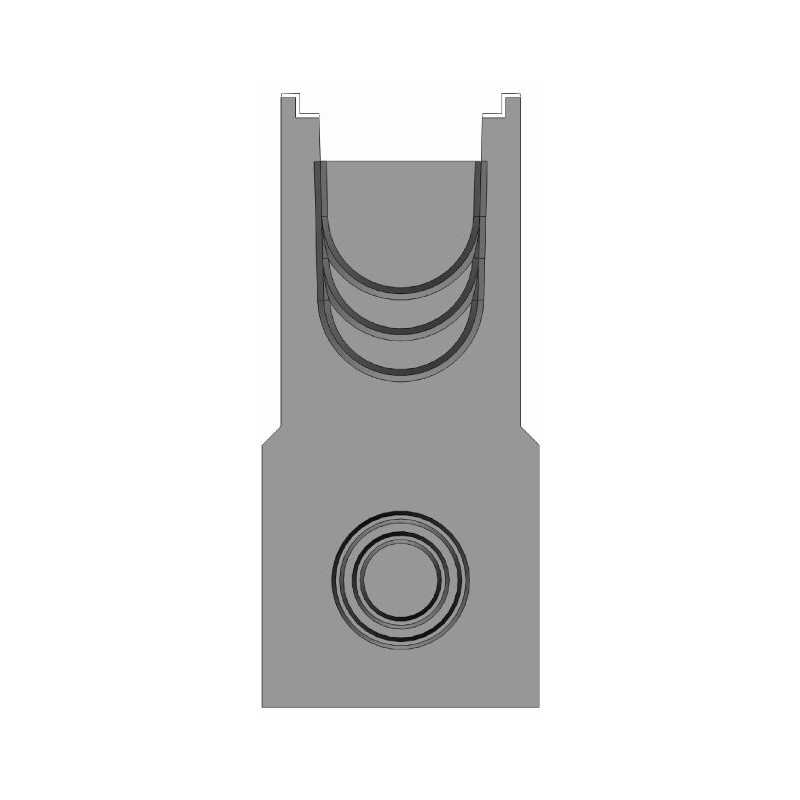

Чертежный вид пескоуловителя BGZ-S DN200

Схема 1: Пескоуловитель BGZ-S DN200Схема 2: Пескоуловитель BGZ-S DN200

Схемы построения

Сброс воды через пескоуловитель. Подключаются канализационные трубы диаметром 110,160 и 200 мм:

Лотки и сброс воды через пескоуловитель BGZ-S DN200

Двухстороннее соединение с песколовкой:

Двойное соединение лотков с пескоуловителем BGZ-S DN200
