Лоток пластиковый ЛВ-15.19,6.10 с решеткой чугунной С250 ячейка

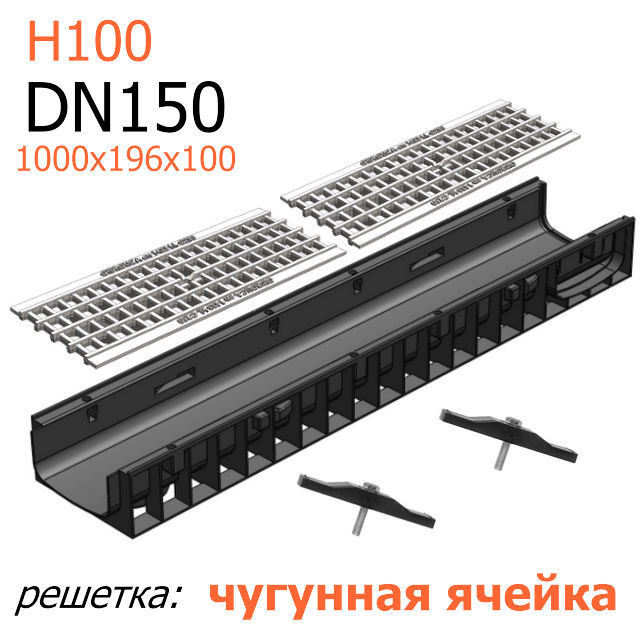

Цена снижена! Лоток пластиковый DN150 H100 с чугунной решеткой ячейка Увеличить

Лоток пластиковый DN150 H100 с чугунной решеткой ячейка

Лоток водоотводный DN150 H100 пластиковый с решеткой ячеистой чугунной ВЧ, кл. C250 (комплект с крепежами)

  • Размеры (ДхШхВ), мм: 1000х196х100
  • Сечение: DN150
  • Класс нагрузки: A15-C250 (до 25 тонн)
  • Артикул: 815517
  • Вес в сборе: 9,5 кг.

Цена указана за комплект поставки.

В комплекте: 1 пластиковый лоток, 2 чугунные решетки, 2 фиксатора решетки!

Подробнее

1530 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 068,75 руб

-25%

5 425,00 руб

Характеристики

Название в проекты Лоток водоотводный ЛВ-15.19,6.10 пластиковый с решеткой ячеистой чугунной ВЧ, кл. C250 (комплект с крепежами)
Материал Высокопрочный пластик, высокопрочный чугун ВЧ50
Класс нагрузки C250 (до 25 тонн/м.кв.)
Размеры (ДхШхВ), мм 1000х196х100
Гидравлическое сечение Ширина DN150 (150 мм), высота 76,0 мм.
Вес, кг 9,5
Артикул 815517
Проходное сечение 103 см²
Пропускная способность 6,01 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Пешеходные зоны, велосипедные дорожки, индивидуальная застройка, АЗС, автомойки, обочины автодорог, стоянки автомобилей
Особенности В комплекте: 1 лоток пластиковый, 2 чугунные решетки, 2 фиксатора
Примечание Лоток оснащен вертикальным водосливом (вертикальный патрубок для соединения с трубой от 110-ого диаметра)

Подробнее

Канал ЛВ-15.19,6.10 в сборе с чугунной решеткой (ячеистой)

Представленный дренажный пластиковый лоток для отвода воды имеет ширину гидравлического сечения 150 мм (DN150) и габаритные размеры: 1000х196х100 мм. Вы можете купить комплект DN150 H100 - лоток водоотводный ЛВ-15.19,6.10 пластиковый с решеткой ячеистой чугунной ВЧ, кл. C250, для организации поверхностной ливневки в местах с небольшой площадью водосбора, с ограничением по глубине заложения систем водоотвода. К этой системе, дополнительно, предлагаются торцевые заглушки и пескоуловитель, который устанавливается в точке сброса и подключается к трубам канализации. Решетка из высокопрочного чугуна имеет характерную ячеистую структуру и одно посадочное место под фиксаторы для надежного крепления решетки в корпусе желоба. Продолжительные линии водоотвода рекомендуется строить методом каскада, используя последовательность типоразмеров в серии.

Обращаем внимание, что цена за комплект поставки формируется на основании общего счета или объема заявки!

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Сборочная единица

  • Пластиковый лоток длиной 1 метр - 1 шт.
  • Водоприемная решетка ячеистой структуры из высокопрочного чугуна (ВЧ-50) - 2 шт.
  • Фиксатор решетки, пластиковый крепеж решетки к лотку - 2 шт.

Если есть сомнение в крепежах с пластиковой оснасткой, то можно использовать фиксаторы из оцинкованной стали…

Чертежный вид элементов комплекта

Чертеж лотка из пластика ЛВ-15.19,6.10Чертеж лотка DN150 H100 из пластика

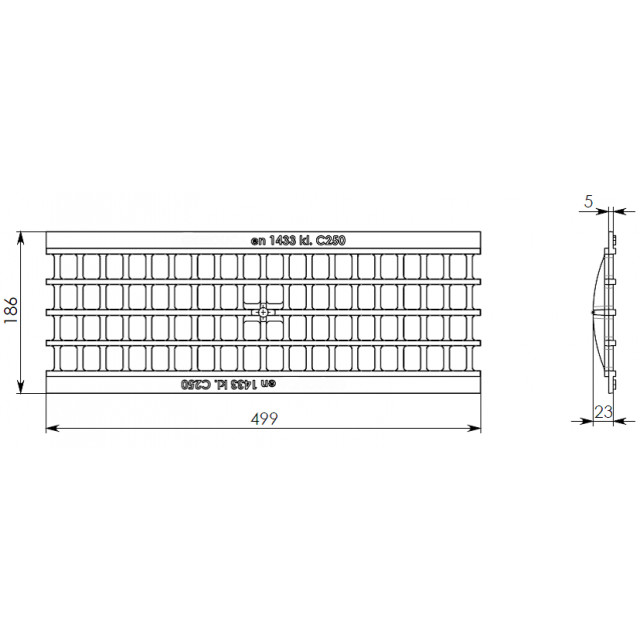

Чертеж чугунной ячеистой решетки DN150
Чертеж крепежа решетки DN150
