PolyMax Drive ЛВ-15.21.20-ПП - лоток c чугунной решеткой ВЧ кл. Е
> Водоотвод>Пластиковые лотки>PolyMax Drive>Лоток PolyMax Drive DN150 H216 с решеткой "шина", кл. E

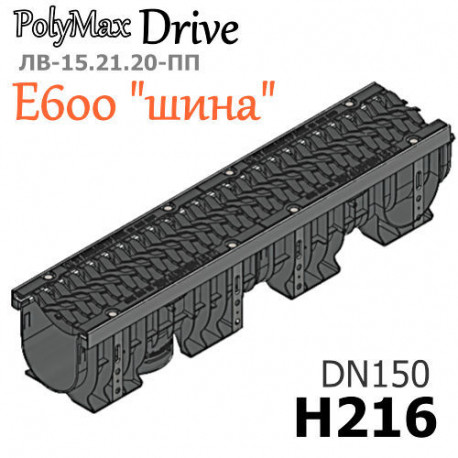

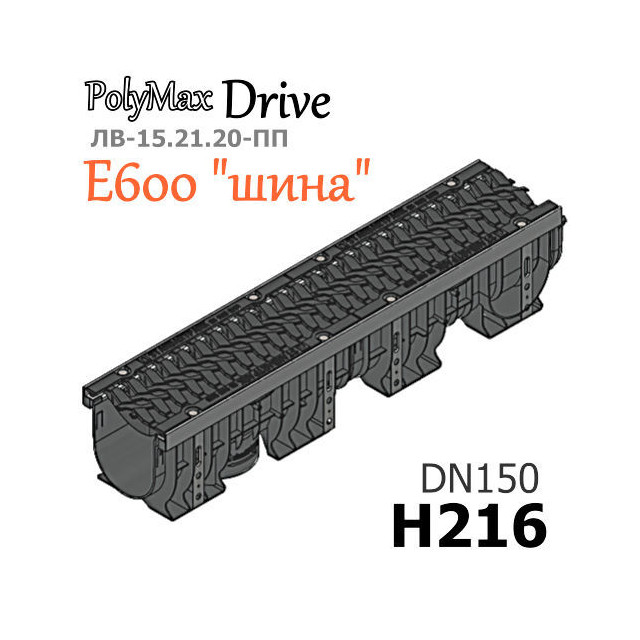

Цена снижена! Лоток PolyMax Drive ЛВ-15.21.20-ПП c РВ "шина" ВЧ кл.Е (к-т) Увеличить

Лоток PolyMax Drive DN150 H216 с решеткой "шина", кл. E

Лоток водоотводный PolyMax Drive ЛВ-15.21.20-ПП пластиковый с решеткой чугунной "шина" ВЧ, кл. D (комплект)

  • Размеры (ДхШхВ), мм: 1000х210х216
  • Сечение: DN150
  • Класс нагрузки: E600 (до 60 тонн)
  • Вес в сборе: 20,5 кг.
  • Артикул: 0824055
  • В комплекте: 1 лоток пластиковый, 2 чугунные решетки, усиленные планки, крепеж.

Цена указана за комплект поставки.

Подробнее

500 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

5 848,00 руб

7 310,00 руб

-1 462,00 руб

Характеристики

Название в проекты Лоток PolyMax Drive ЛВ-15.21.20-ПП c РВ "шина" ВЧ кл.Е (к-т)
Материал Морозостойкий полипропилен, высокопрочный чугун
Класс нагрузки А-E (до 60 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х210х216
Гидравлическое сечение Ширина DN150 (150 мм), высота 162 мм.
Вес, кг 20,5
Артикул 0824055
Проходное сечение 232,0 см²
Пропускная способность 16,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Стоянки автомобилей, АЗС, автомойки, автопредприятия, промышленные зоны, причалы, склады.
Особенности В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 болтов.
Примечание Штатный выпуск Ø110 и 160 мм для вертикального водослива
Кол-во на паллете 35 шт.

Подробнее

Лоток PolyMax Drive ЛВ-15.21.20-ПП c РВ "шина" ВЧ кл.Е (к-т)

Первое, что сразу бросается в глаза, - это необычный и привлекательный дизайн водоприемной решетки «шина» в переплетении усиленных чугунных кос. Вообще, сборочная конструкция предназначена для максимальных механических нагрузок соответствующих классу E600 на промышленных территориях и зонах автодорог, поэтому сочетание прочностных характеристик и эстетичных изящных форм кажется оригинальным решением производства.

Лоток PolyMax Drive ЛВ-15.21.20-ПП имеет ширину сечения 150 мм при габаритных размерах 1000х210х216 мм. Желоб из морозостойкого и ударопрочного пластика способен свободно принимать и отводить 16,6 литра воды в секунду при уклоне 0,5% или 5 мм на один метр линии водоотвода. В конструкции предусмотрен изначально заглушенный вертикальный патрубок для соединения с канализационными трубами диаметром 110 и 160 мм.

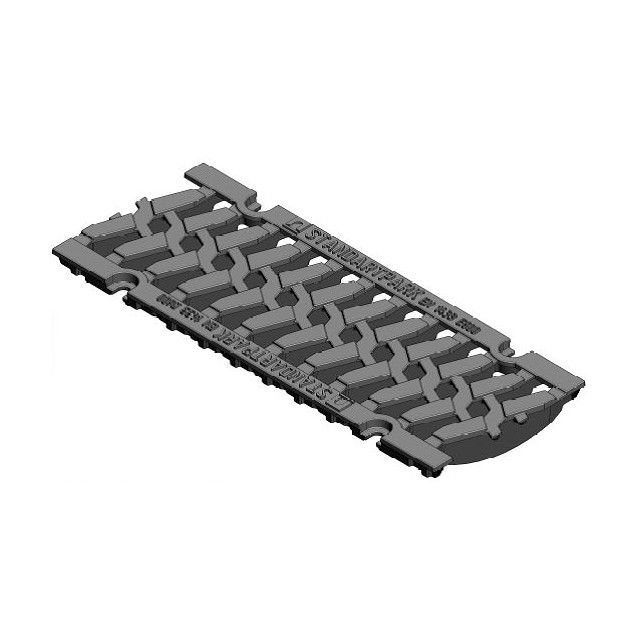

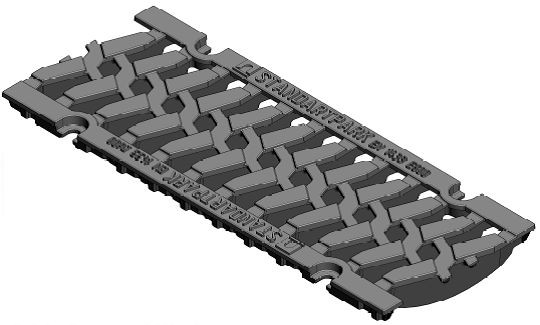

Вид чугунной решетки класса E600 для пластиковых лотков PolyMax Drive DN150:
Чугунная решетка к лоткам PolyMax Drive DN150

В проектной документации в названии данного типоразмера комплекта может быть применена маркировка: PolyMax Drive ЛВ-15.21.20-ПП-РВ-ВЧ-Ш5

Вы можете купить пластиковый лоток PolyMax Drive ЛВ-15.21.20-ПП с чугунной щелевой решеткой тип "шина" класса E600 для организации профессиональной ливневой канализации как в промышленном, так и в гражданском строительстве. Цена указана за комплект поставки, а конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности

Комплект поставки

  • Пластиковый лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ50, имеющие щелевую структуру тип "шина". Максимально возможные нагрузки на решетку - класс E!
  • 8 крепежных комплектов М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в лотке по периметру - 4-е комплекта на одну решетку

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн/м. кв.

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

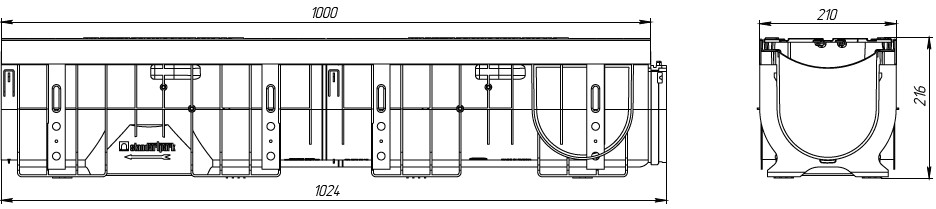

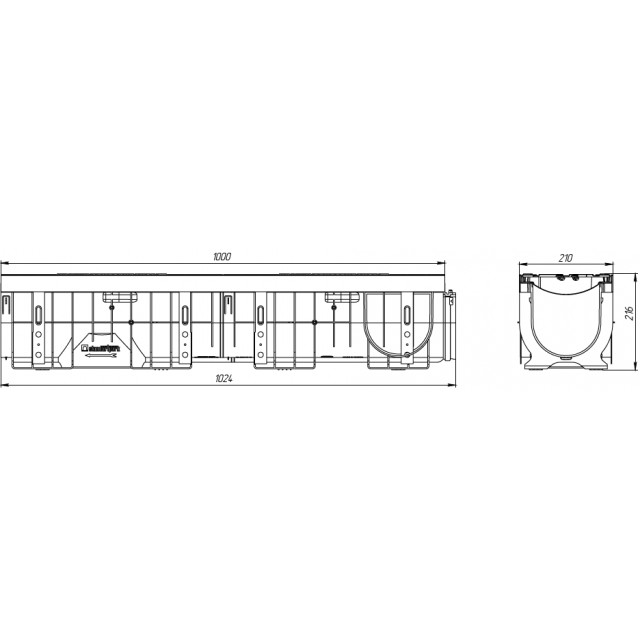

Чертежный вид лотка PolyMax Drive DN150 H216, кл. E

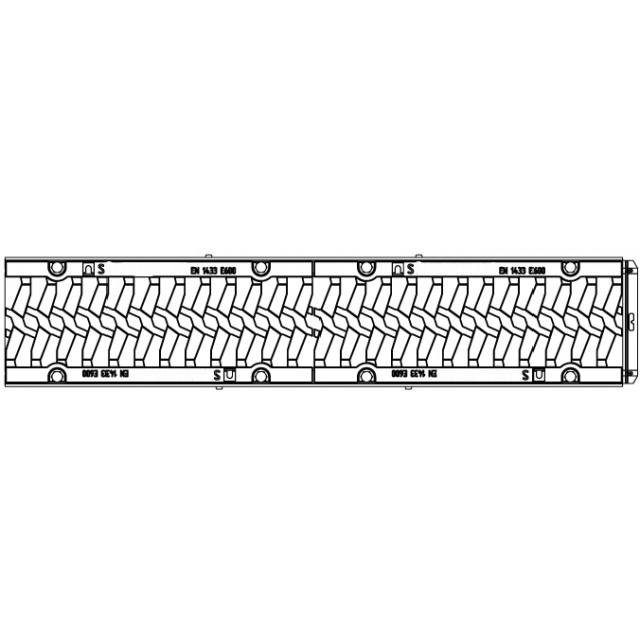

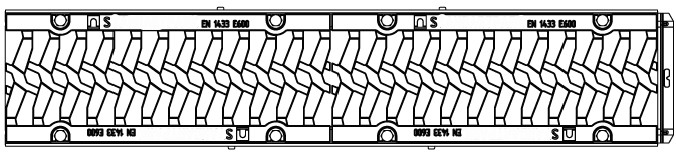

Лоток PolyMax Drive DN150,кл. E, вид сверхуЧертеж лотка PolyMax Drive DN150 H216 с чугунной решеткой, кл. E

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Drive DN150 H216 и трубы Ø110 и 160 мм:

Схема построения PolyMax Drive DN150 H216

Сброс воды через пескоуловитель. Подключается 110, 160 или 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Схема линейного водоотвода при помощи каскада лотков:

Каскады
