Лоток пластиковый ЛВ-20.24,6.10 с решеткой чугунной С250 ячейка

Цена снижена! Лоток пластиковый DN200 H100 с чугунной решеткой ячеистой Увеличить

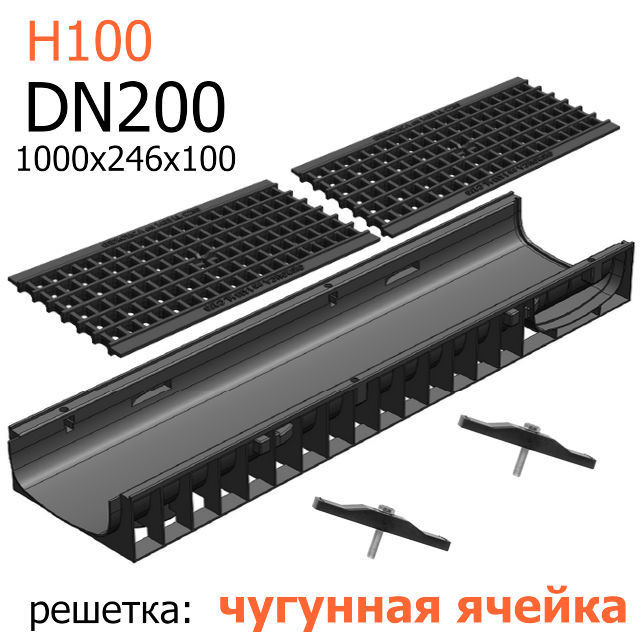

Лоток пластиковый DN200 H100 с чугунной решеткой ячеистой

Лоток водоотводный DN200 H100 пластиковый с решеткой ячеистой чугунной ВЧ, кл. C250 (комплект с крепежами)

  • Размеры (ДхШхВ), мм: 1000х246х100
  • Сечение: DN200
  • Класс нагрузки: A15-C250 (до 25 тонн)
  • Артикул: 821527
  • Вес в сборе: 14,5 кг.

Цена указана за комплект поставки.

В комплекте: 1 пластиковый лоток, 2 чугунные решетки, 2 фиксатора решетки!

Подробнее

1350 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 683,75 руб

-25%

6 245,00 руб

Характеристики

Название в проекты Лоток водоотводный ЛВ-20.24,6.10 пластиковый с решеткой ячеистой чугунной ВЧ, кл. C250 (комплект с крепежами)
Материал Морозостойкий пластик, высокопрочный чугун ВЧ50
Класс нагрузки C250 (до 25 тонн/м.кв.)
Размеры (ДхШхВ), мм 1000х246х235
Гидравлическое сечение Ширина DN200 (200 мм), высота 76 мм
Вес, кг 14,5
Артикул 821527
Проходное сечение 137,2 см²
Пропускная способность 8,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Пешеходные зоны, велосипедные дорожки, индивидуальная застройка, АЗС, автомойки, обочины автодорог, стоянки автомобилей
Особенности В комплекте: 1 лоток пластиковый, 2 чугунные решетки, 2 фиксатора
Примечание Лоток оснащен вертикальным водосливом (вертикальный патрубок для соединения с трубой от 160-ого диаметра)

Подробнее

Канал ЛВ-20.24,6.10 в сборе с чугунной решеткой (ячеистой)

Представленный дренажный пластиковый лоток для отвода воды имеет ширину гидравлического сечения 200 мм (DN200) и габаритные размеры: 1000х246х100 мм. Вы можете купить комплект DN200 H100 - лоток водоотводный ЛВ-20.24,6.10 пластиковый с решеткой ячеистой чугунной ВЧ, кл. C250, для организации поверхностной ливневки в местах с небольшой площадью водосбора, с ограничением по глубине заложения систем водоотвода. К этой системе, дополнительно, предлагаются торцевые заглушки и пескоуловитель, который устанавливается в точке сброса и подключается к трубам канализации. Решетка из высокопрочного чугуна имеет характерную ячеистую структуру и одно посадочное место под фиксаторы для надежного крепления решетки в корпусе желоба. Продолжительные линии водоотвода рекомендуется строить методом каскада, используя последовательность типоразмеров в серии.

Обращаем внимание, что цена за комплект поставки формируется на основании общего счета или объема заявки!

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Сборочная единица

  • Пластиковый лоток длиной 1 метр - 1 шт.
  • Водоприемная решетка ячеистой структуры из высокопрочного чугуна (ВЧ-50) - 2 шт.
  • Фиксатор решетки, пластиковый крепеж решетки к лотку - 2 шт.

Если есть сомнение в крепежах с пластиковой оснасткой, то можно использовать фиксаторы из оцинкованной стали…

Чертежный вид элементов комплекта

Чертеж лотка из пластика ЛВ-20.24,6.10Чертеж лотка DN200 H100 из пластика
Чертеж чугунной ячеистой решетки DN200
Чертеж крепежа решетки DN200
